帶電電纜識別儀

目 錄

第一章 警告

第二章 概述

第三章 產品特點

第四章 技術參數

第五章 工作原理

第六章 儀器布局與說明

第七章 使用示例

第八章 儀器使用注意事項

第九章 售后服務及裝箱清單

第一章 警告

注意：感謝您訂購帶電電纜識別儀

為了安全使用，提示如下：

1.請詳細閱讀本手冊，遵守相關注意事項。

2.本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高

   溫等場所使用。

3.儀器的操作者應具備一般電氣設備或儀器的使用常識。

4.本儀器屬高精密儀器，應避免劇烈振動。

5.對儀器的維修、護理和調整應由專業人員進行。

6.請每2月對發射機進行充電維護一次，以免電池損壞。

第二章 概述

本產品是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。

在電力電纜鋪設、遷移、維護、故障處理等現場作業中經常遇到一個非常棘手的問題：哪條電纜是我們要找的？特別是在諸多同規格電纜溝道中，更使施工人員束手無策。本裝置可以迅速準確地幫您解決這個難題。

第三章 產品特點

? 識別準確無誤

? 大識別鉗口適合各種電纜

? 操作極為簡單

? 指示清楚直觀

? 主、輔件便攜、美觀

? 接收器接收信號強度可調

? 大功率電流脈沖輸出

? 帶電、不帶電電纜均能測試

? 小巧便攜，重量輕

第四章 技術參數

識別方式：以表針擺動方向來判斷；

鉗    口：Φ125mm；

輸出電壓：I檔：250V  II檔：600V；

脈沖電流：0～15A；

脈沖周期：2.5S/次，一次發3個脈沖信號；

供電電源:發射機12VDC鋰電池，手持接收器5號電池。

第五章 工作原理

不帶電電纜檢測：發射機主要產生特殊的脈沖信號，此信號通過連接線加在待識別電纜上，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用高靈敏的接收鉗加手持接收器檢測現場所有電纜，根據手持接收器表頭的指示即可準確找出所加信號之電纜（即待識別不帶電電纜）。

帶電電纜檢測：發射機主要產生特殊的脈沖信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用高靈敏的接收鉗加手持接收器檢測現場所有電纜，根據手持接收器指示即可準確找出所加信號之電纜（即待識別帶電電纜）。

第六章 儀器布局與說明

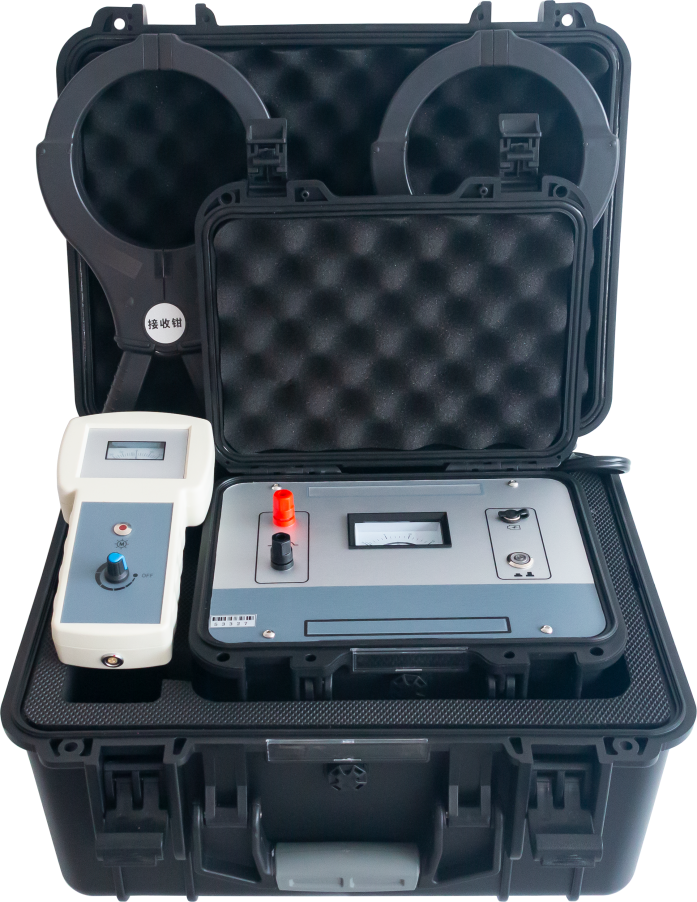

本儀器由發射機、發射鉗、接收鉗、手持接收器等組成

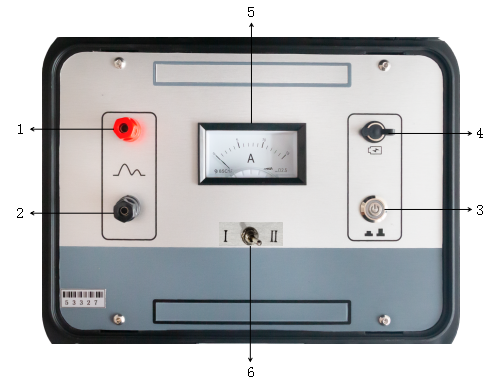

發射機面板：

1.輸出正極：發射機輸出正，連接紅色輸出線；

2.輸出負極：發射機輸出負，連接黑色輸出線；

3.電源開關：打開/關閉工作電源；

4.充電：DC12V充電口，連接12V充電器即開始充電；

5.電流表：顯示輸出電流瞬時平均值；

6.檔位開關：“Ⅰ”為低檔；“Ⅱ”為高檔。

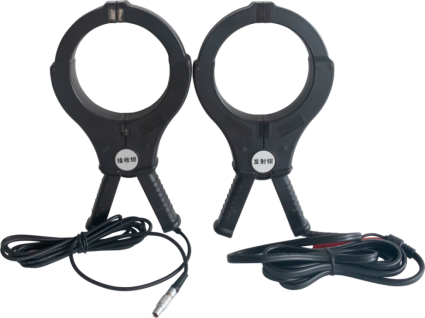

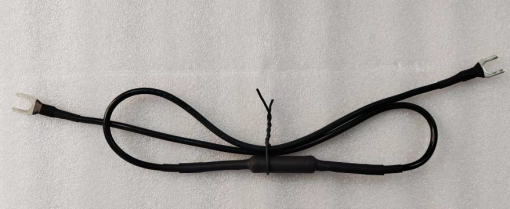

接收器、發射鉗、接收鉗、和限流電阻

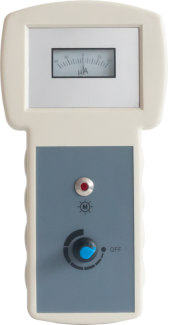

1、手持接收器有一調節旋鈕，可調節接收信號強度（順時針旋轉：接收信號強度增大；逆時針旋轉：接收信號強度減?。?。

2、手持接收器下側有一BNC接口，使用時連接接收鉗接收信號。

第七章 使用示例

電纜識別儀接線方法分為直連法和耦合法：

A、直連法只適用于不帶電電纜的識別。

B、耦合法帶電不帶電都可以進行識別。

7.1 不帶電電纜識別使用說明：

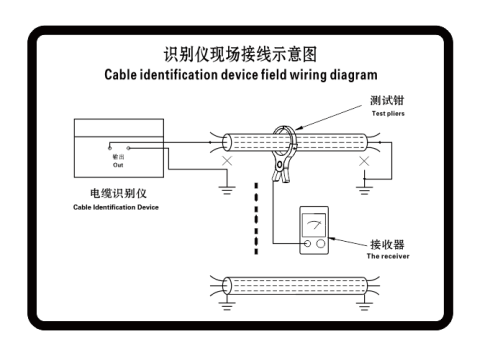

1將該電纜兩端鎧裝與大地斷開，將本發射機輸出線紅夾子夾在待測電纜芯線（好相或絕緣較高的相）上，將本發射機輸出線黑夾子夾在接地點或接地樁上，該電纜對應芯線在遠端與接地點或接地樁相連，如上圖。

2打開發射機主機電源開關：電源開關燈閃三次，電流表指針也同頻率擺動3次，依次循環。

3.將接收器與接收鉗相連，接收鉗卡在待測電纜上。

4.注意接收鉗箭頭方向為電流流入方向（正方向），否則表針擺動正好相反。

5.將接收器調節旋鈕順時針旋轉，聽見“滴”的一聲，即打開接收器開關。然后將接收器接收信號強度調至合適位置，這時只有加信號的帶電電纜上能接收到信號，且信號擺動頻率和發射機頻率相一致，并發出“滴-滴-滴”的聲音。

7.2 帶電電纜識別使用說明：

耦合法注意事項：

1、無需對被測電纜進行任何操作，直接將發射鉗卡在電纜上測試。

2、電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。

3、如果兩端護層沒有接地或護層中間斷開，則不可以使用卡鉗耦合法。

4、發射鉗卡入線纜時，鉗上的箭頭方向指向電纜的末端。

5、接收鉗與發射鉗盡量保持2米遠。

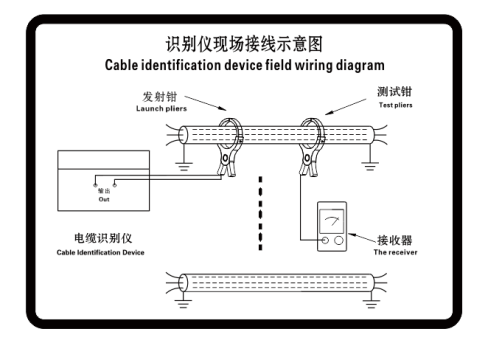

1.將發射機輸出端連接發射鉗，并將發射鉗卡在待識別帶電電纜的合適位置，如上圖。

2打開發射機主機電源開關：電源開關燈閃三次，電流表指針也同頻率擺動3次，依次循環。

3.將接收器與接收鉗相連，接收鉗卡在待測電纜上。

4.注意接收鉗箭頭方向為電流流入方向（正方向），否則表針擺動正好相反。

5.將接收器調節旋鈕順時針旋轉，聽見“滴”的一聲，即打開接收器開關。然后將接收器接收信號強度調至合適位置，這時只有加信號的帶電電纜上能接收到信號，且信號擺動頻率和發射機輸出切換頻率相一致，并發出“滴-滴-滴”的聲音。

說明：根據現場情況，選擇發射機“Ⅰ”檔或“Ⅱ”檔；建議：直連法時使用“Ⅰ”檔，耦合法時使用“ⅠI”檔。

第八章 儀器使用注意事項

1 測試時接收器接收信號強度調節需合適（不宜過大也不宜過?。?。

2 識別出待測電纜后，施工前必須進行試扎，以確保安全！

3 接受鉗卡在待測電纜時，要確保鉗口接觸良好。鉗口有灰塵、鉗口接觸有空隙、沒有緊密接觸，都會影響信號的接收。

4 測試現場如果出現接收器上的指針擺動不太明顯可以檢查接收鉗接觸是否良好。

5 測試儀器嚴禁使用一根導線進行短接測試，要使用標配的測試電阻進行測試。

6 當需要識別短距離低阻電纜燒保險時，要在儀器信號發射端串聯測試電阻。

7 識別帶電電纜時當帶電識別接收信號干擾嚴重導致接收鉗磁飽和無法接收信號時建議用不帶電方法識別。

第九章 售后服務及裝箱清單

儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F，請您聯系，以便為您安排最便捷有效的處理方案。

郵寄地址：西安市高陵區渭陽九路2098號融豪工業城一期B8-01棟

收 件 人：西安旭之輝機電科技有限公司

服務電話：400-029-0829

裝箱清單
