一、原理

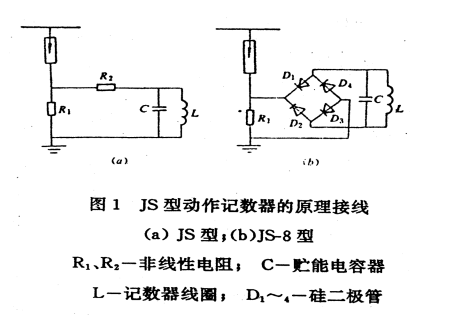

圖1所示為JS型動作記數器的原理接線圖。圖1（a）為JS型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片R1，在R1上的壓降經閥片R2給電容器C                            充電，然后C再對電磁式記數器的電感線圈L放電，使其轉動1格，記1次數。改變R1及R2的阻值，可使記數器具有不同的靈敏度。一般最小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。

圖1（b）表示 JS－8型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1上的壓降經全波整流給電容器C充電，然后C再對電磁式記數器的L放電，使其記數。該記數器的閥片R1的阻值較?。ㄔ?0kA時的壓降為1.1kV），通流容量較大（ 1200A方波），最小動作電流也為100A（8／20μs）的沖擊電流。JS－8型記數器可用于6.0～ 330kV系統的避雷器，JS－8A型記數器可用于 500kV系統的避雷器。

二、動作的檢查方法及計數器檢測儀原理

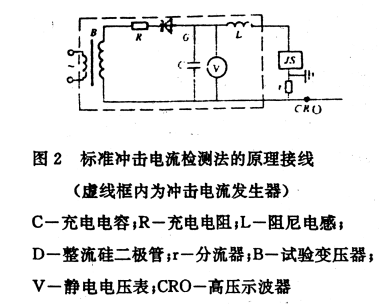

由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次?，F場檢查記數器動作的方法有電容器放電流支、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法最為可靠，其原理接線如圖2所示。

將沖擊電流發生器發生的8／20μs、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修。例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。

《規程》規定，連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。測試后記錄器應調到0。

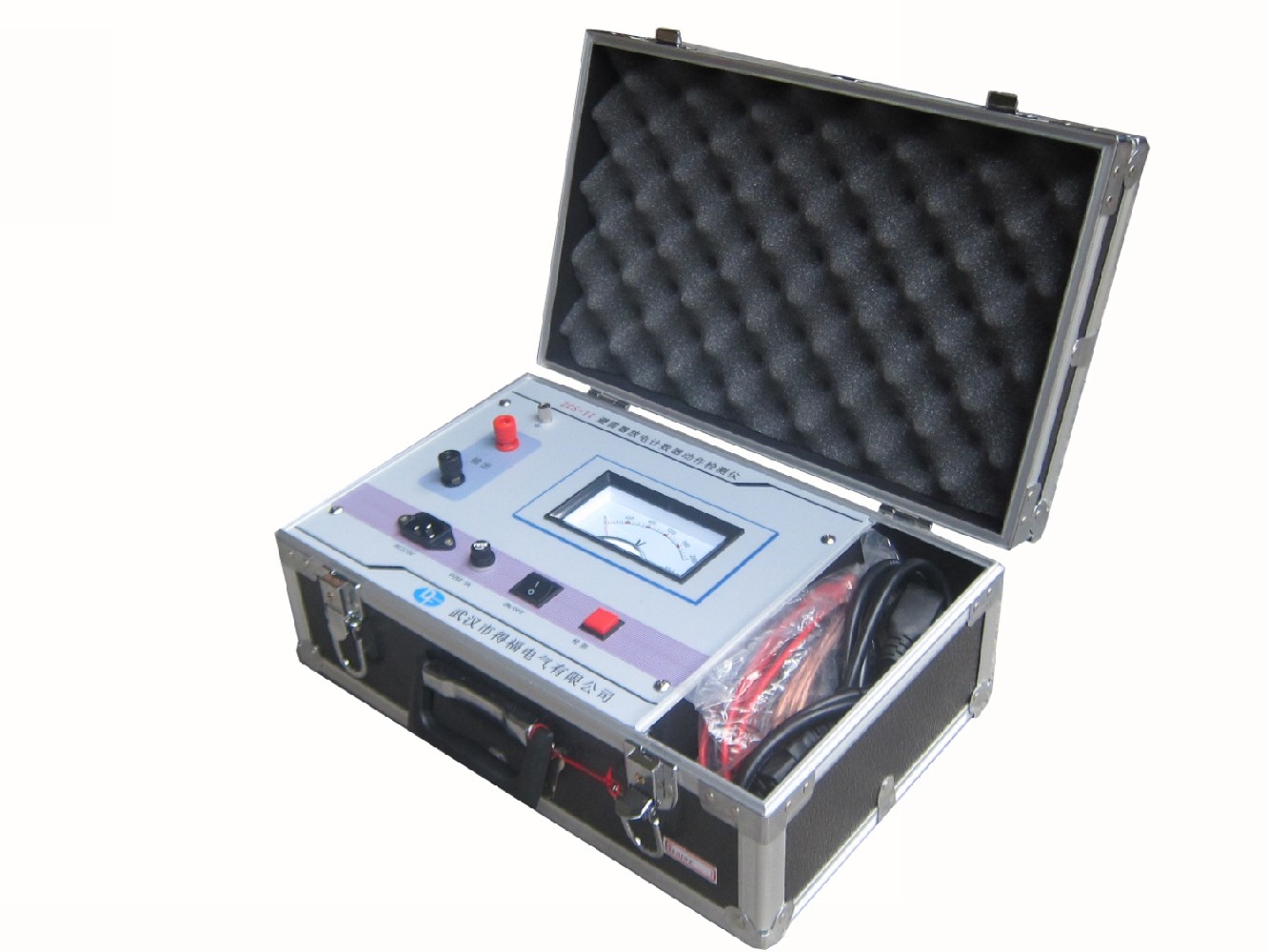

三、技術參數

    輸入電壓：AC220V±10%  50Hz

輸出電壓：0-1600V   精度：2%  （可按要求定制更高電壓）

沖擊電流：＞100A（8/20μS）

充電時間： ≤30S

儀器功耗： ＜30VA

電池充電：6-8小時

外觀尺寸：320×240×150mm3

四、操作方法

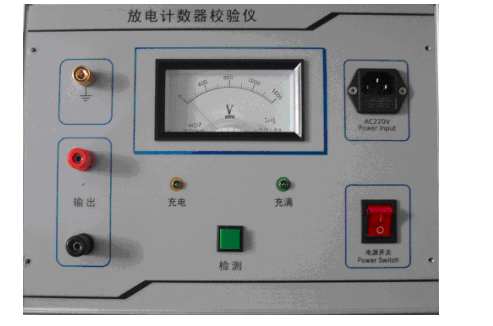

   1. 將儀器輸出端與避雷器計數器兩端相連（連結線要盡量短），紅色端接上端，黑色端接地端。

   2. 將電源線接好后(使用直流電源時無須接電源線)，檢查儀器及接線是否正確，確認無誤后即可開始試驗。

   3. 合上電源開關（電源燈亮），待表頭指針達到600V以上后，即可開始校驗。

   4. 按下核驗鍵，輸出電壓立即下降，此時可觀察計數器的動作

 情況。

5. 如需多次試驗，可待輸出電壓達600V以上時，再按校驗鍵，并觀察計數器的動作情況。

6. 檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。

7. 如按檢驗鍵、，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。

五、注意事項

1. 拆除接線時，若輸出電壓沒有回零，操作人員不能碰測試線
非絕緣部分，以免造成人身事故。

2.儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

3.在直流測試過程中，發現電壓表指針上升很慢而且達不到1600V，應停止使用直流電源，改用交流電源測試并充電。

4.儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。

六、裝箱清單

1. 主機:         1 臺

2. 電源線:       1 根

3. 測試線：      2 根；

4. 說明書：      1 份;

5. 合格證:       1 份;

七、售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
