尊敬的顧客

感謝您使用本公司產品。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。

我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。

由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！

u 慎重保證

    本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（含一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。合同約定的除外。

u 安全要求

    請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。

只有合格的技術人員才可執行維修。

—防止火災或人身傷害

使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。

注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。

避免接觸裸露電路和帶電金屬。產品通電時，請勿觸摸裸露的接點和部位。

在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。

請勿在潮濕環境下操作。

請勿在易爆環境中操作。

保持產品表面清潔和干燥。

－安全術語

警告：警告字句指出可能造成人身傷亡的狀況或做法。

小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

目 錄

實驗之前安全注意事項

第一章 產品介紹

1.1　概述

1.2  儀器功能

1.3  執行標準

1.4　儀器特征

1.5　技術參數

1.6　結構介紹

1.7 試驗回路連接示意圖

第二章 功能說明

2.1　主機面板功能說明

2.2　倍壓筒功能說明

第三章 操作方法介紹

3.1　操作說明

3.2　使用前準備

3.3　空載升壓試驗并驗證電壓保護整定值

3.4　泄漏及直流耐壓試驗

3.5  測量方法

附錄一　常見故障處理

儀器裝箱清單

實驗之前安全注意事項

1.為保護設備及人身安全，試驗前請詳細閱讀使用說明書，嚴格按照說明書要求操作。

2.參加試驗人員必須做好實驗前的準備工作，包括了解被試品、試驗設備、試驗標準、試驗方法、測量方法等。

3.使用本儀器的工作人員必須是具有“高壓試驗上崗證”的專業人員。

4.若高壓屏蔽微安表上顯示“LOW BAT”時，請更換9V電池，避免測量誤差。

5.臨時的現場試驗，應設置明顯的“高壓危險、請勿靠近”標志的圍欄。固定的高壓試驗區，還應裝有必要的聯鎖裝置。

6.該裝置在試驗過程中，操作人員應預留足夠安全操作距離（空氣中每米小于20KV）。

7.試驗前請檢查儀器主機、倍壓筒和試品的接地線是否接好，試驗回路接地線應按本說明書要求一點接地。

8.做容性負載試驗時，一定要接限流電阻。

9.對大電容試品的放電應經100Ω/V放電電阻棒對試品放電，放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。

10.試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

11.當倍壓筒絕緣筒表面存在污漬時，請用干布擦凈。運輸或不使用倍壓筒時，請將其放入箱內。

12.該裝置工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。

13.請勿將本儀器放置于不平穩的平臺或桌面上以防止儀器跌落受損。

14.如果儀器長期不用，請放在干燥通風處保存，并一個月通電一次。

第一章　產品介紹

1.1　概述

直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。

本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。

本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。

1.2  儀器功能

本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

1.3  執行標準

1.4　儀器特征

1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。

2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。

3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。

4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。

5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。

7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。

8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

1.5　技術參數

注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權。

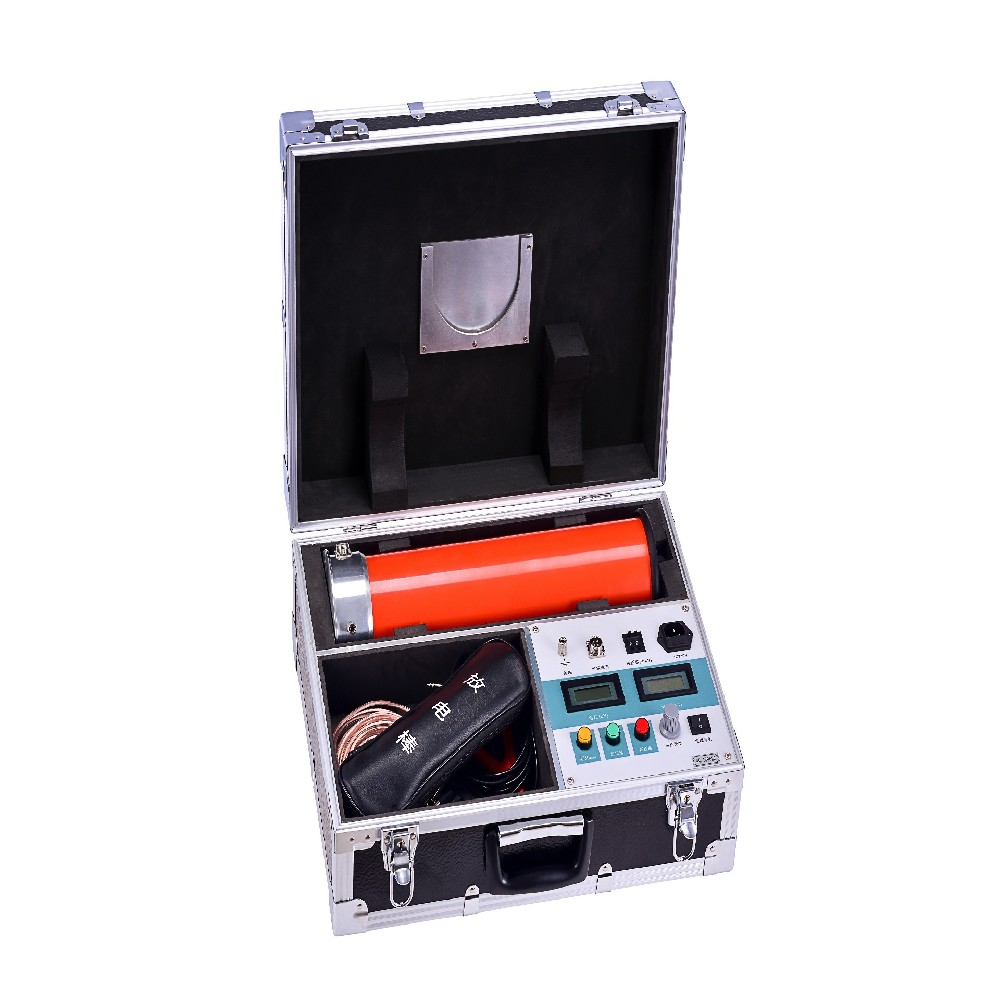

1.6　結構介紹

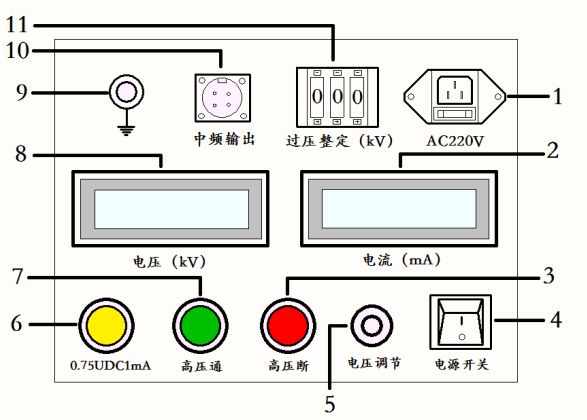

1.6.1 主機面板如圖1.1所示，圖中標注如下：

圖1.1　主機面板結構圖

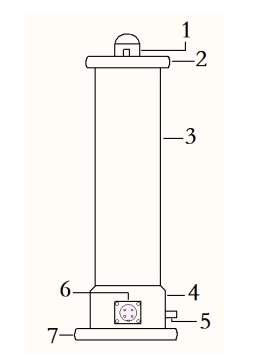

1.6.2 倍壓筒結構如圖1.2所示，圖中標注如下：

圖1.2　倍壓筒結構圖

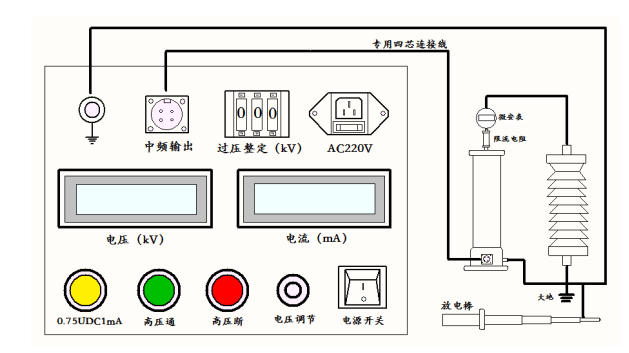

1.7 試驗回路連接示意圖

第二章 功能說明

2.1　主機面板功能說明

接地端子：主機接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。

數顯電流表：數字顯示直流高壓輸出電流。

高壓斷按鈕（紅燈）：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

電源開關：向上按，電源接通，紅燈亮，反之為關斷。

電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

0.75UDC1mA按鈕（黃燈）：此功能是專門為氧化鋅避雷器快速測量0.75UDC1mA用。綠燈亮時有效，按下黃色按鈕后黃燈亮，輸出高壓降至原來的75%，并保持此狀態。按下紅色按鈕，黃燈、綠燈均滅，高壓切斷并退出0.75倍狀態。

高壓通按鈕（綠燈）：高壓接通按鈕、高壓指示綠燈亮。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。注意此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，紅綠燈均亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。

數顯電壓表：數字顯示直流高壓輸出電壓。

電源插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶3A保險管。)

過壓整定撥盤：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。

中頻輸出接口：用于主機與倍壓筒部分的聯接。

2.2　倍壓筒功能說明

高壓引出接線柱：連接微安表或限流電阻。

倍壓筒頂蓋：絕緣和密封的作用。

絕緣倍壓筒：起絕緣、支撐、防潮。

倍壓筒底座：起支撐固定的作用。

接地端子：倍壓筒接地端子與被試品接地連接為一點后再與接地網相連。

中頻連接端子：用于主機與倍壓筒部分的聯接。

倍壓筒底蓋：起固定、密封的作用。

第三章　操作方法介紹

3.1　操作說明

直流高壓發生器是提供高壓直流源的儀器，使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須是具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。

主機上的指示燈、開關、表頭、旋鈕等已標清楚，閱讀操作說明書時請參照主機面板功能說明。

倍壓筒底座側面的四芯航插座為連接主機的專用插座，側面的接地端子為連接地線用。

附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源控制開關，不用時請拔掉插頭。更換電池時請將表頭兩端的螺絲下掉后，取下后蓋，換好電池后請將后蓋用螺絲旋緊。

3.2　使用前準備

第一步：使用前先檢查儀器的完好性，各連接線不應有斷路和短路，設備無破裂等。

第二步：將主機、倍壓筒放置到合適位置，分別聯接好電源線、專用四芯連接線和接地線。主機接地線、倍壓筒接地線以及放電棒的接地線均應單獨接到被試品的地線上(即一點接地)。嚴禁各接地線相互串聯，應使用儀器配備的專用接地線。

第三步：將電源開關放在關斷位置并將電壓調節電位器逆時針旋轉至零位，過電壓保護整定值一般為試驗電壓的1．1倍。

第四步：在打開控制箱面板上的電源開關前一定要確認直流高壓發生器接的是220V交流電源，仔細檢查接線是否正確，同時也要檢查高壓放電棒的接地線是否可靠。

3.3　空載升壓試驗并驗證電壓保護整定值

第一步：連接好單相AC220V電源，接通電源開關，此時紅燈亮，表示電源接通。

第二步：按下綠色按鈕，則綠燈亮，表示高壓接通。

第三步：順時針方向平緩調節電壓調節電位器，輸出端即從零開始升壓，主機電壓表顯示的值為所升電壓值，緩慢升壓至接近過壓保護整定值時后，記錄電壓表讀數，并驗證記錄值是否為電壓整定值的1.1倍，并檢查主機及高壓輸出線有無異?，F象及聲響。

第四步：降壓，將調壓電位器回零后，按紅色按鈕，切斷高壓輸出并關閉電源開關。

3.4　泄漏及直流耐壓試驗

在完成3.2　使用前準備和3.3　空載升壓試驗并驗證電壓保護整定值，確認儀器正常后，即可對試品進行泄露及直流耐壓試驗。

第一步：在做負載試驗前，將高壓屏蔽微安表安裝在倍壓筒上的高壓輸出端，并將配套的專用高壓線分別接到微安表和被試品上。

第二步：檢查主機、放電棒、倍壓筒、試品連接線、接地線連接是否正確，接地線連接是否可靠，檢查高壓安全距離是否符合要求后，方可進行高壓試驗。

第三步：確認儀器無異常后，接通AC220V電源開關，此時紅燈亮，表示電源接通，按下綠色按鈕，綠燈亮，表示高壓通，可進行升壓試驗。

第四步：順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升壓速度以每秒3-5kV上升至試驗電壓為宜。對于大電容試品升壓時則需緩慢升壓，且應在高壓回路中串接限流電阻，同時監視電流表表頭數值不能超過儀器額定電流值。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩升壓至所需的電壓（電流）的95%，再緩慢升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC1mA測量時，先升至UDC1mA電壓值，然后按下0.75UDC1mA按鈕（黃色），此時電壓即降至原來的75％，并保持此狀態，此時可讀取電流。測量完畢后，降壓，將調壓電位器回零后，按下紅色按鈕切斷高壓輸出。若需再次升壓，按下綠色按鈕即可。

第五步：試驗完畢后，降壓，將調壓電位器回零，按下紅色按鈕，切斷高壓并關閉電源開關。

第六步：對于氧化鋅避雷器等小電容被試品，一般通過倍壓通內部分壓電阻放電。對電纜等大電容被試品一般要待被試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待被試品充分放電后，將地線掛至高壓輸出端，才允許進行高壓引線的拆除和更換接線工作。

使用過程中發現紅燈亮、綠燈滅，表示有保護動作，高壓斷開，此時可按下列步驟操作：

1.將調壓電位器回至零位；

2.關閉電源開關；

3.等待一分鐘后，待儀器內部低壓電容器充分放電后，再次打開電源開關，重新進行空載試驗，并查明情況后，再次對被試品升壓試驗。

    注意：

    1.做任何試驗時，一定要按照3.2　使用前準備→3.3　空載升壓試驗并驗證電壓保護整定值→3.4　泄露及直流耐壓試驗流程操作。

    2.做容性負載試驗時，一定要接限流電阻。

    3.必要時用外接高壓分壓器對比主機上的電壓。

    4.任何針對高壓輸出端的拆除、更換工作，均應嚴格按照第六步操作進行。

3.5  測量方法

    一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流，試品泄漏電流：。

    注意：、、為控制箱數顯電流表讀數。

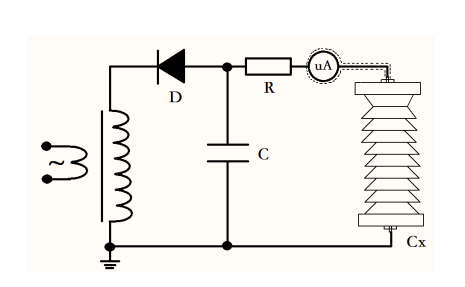

    當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表,如圖3.1所示。

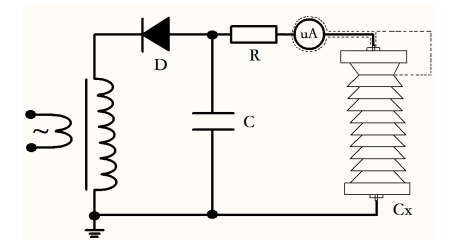

圖3.1　微安表接入被試品CX高壓側接線圖

    微安表必須有金屬屏蔽，應采用屏蔽線與被試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果被試品表面有污穢，要排除被試品表面泄漏電流的影響，可在被試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接，如圖3.2所示。

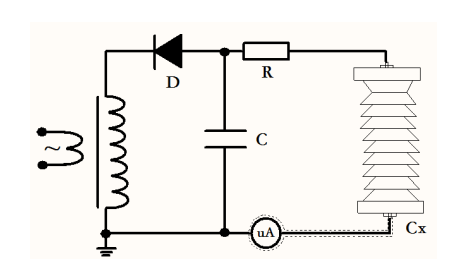

圖3.2　排除被試品Cx表面影響連接示意圖

　　對氧化鋅、磁吹避雷器等被試品接地端可拆開的情況下，也可采用在被試品的底部(地電位側)串入電流表進行測量的方式，如圖3.3所示。 當要排除被試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接，如圖3.4所示。

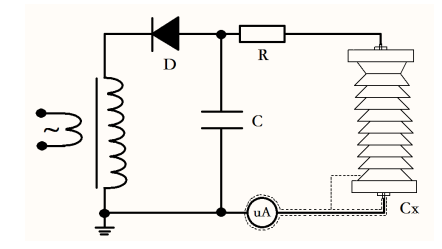

圖3.3　微安表接入被試品Cx底部接線圖

圖3.4　排除被試品Cx表面影響接線圖

附錄一　常見故障處理

注：若以上方法還不能排除故障，請與廠家聯系。

儀器裝箱清單
