一、概述
GPNYT型工頻耐壓試驗臺(以下簡稱耐壓臺)采用一體化設計,體積小、重量輕,更加方便運輸及隨身作業。耐壓臺的過流保護由電流繼電器整定,高壓輸出、直讀儀表、操作與耐壓臺融為一體,因而操作簡單、實用可靠。
二、基本參數
1、 容 量:0~3KVA
2、 輸 入:AC220V±10%
3、 輸 出:AC0~10KV
4、 低壓電流:15A
5、 重 量:約65Kg
三、使用環境
1、 環境溫度:0℃--40℃
2、 海拔高度:低于1000m
3、 相對濕度:≤85%
4、 工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。
四、主要特點
本耐壓臺由接觸式調壓器、控制、測量、保護電路及試驗變壓器組成,操作簡單,使用維修方便。

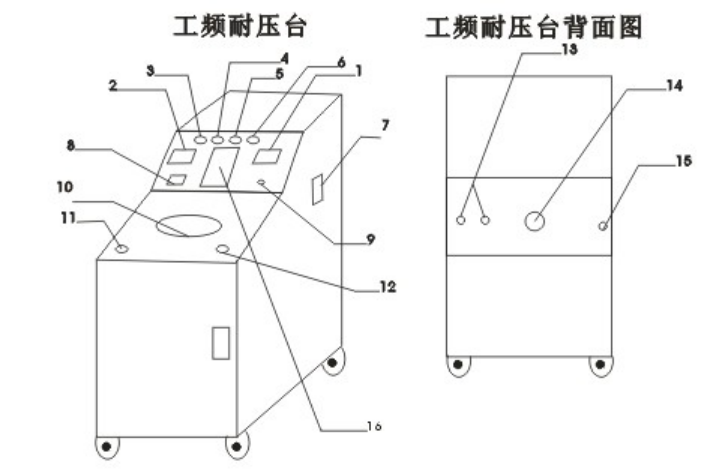

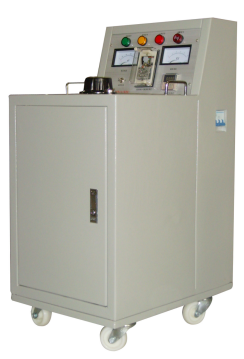

五、外形示意圖
1、高壓電流表 2、高壓電壓表 3、電源信號
4、零位信號 5、工作信號 6、報警信號
7、電源總開關 8、耐壓時間設定 9、計時開關
10、調壓器手柄 11、啟動按鈕 12、停止按鈕
13、電源輸入220V 14、高壓輸出端 15、接地端
16、低壓保護電流設定
六、使用方法
1、電源線接入220V交流電源,將耐壓臺右側總電源開關合上,耐壓臺通電。此時電源信號燈(綠燈)亮,零位信號燈(綠燈)也亮如零位信號燈不亮,請將調壓器逆時針旋轉回至零位。
2、按一下“啟動”按鈕,此時工作信號燈(紅燈)亮,順時針慢慢旋轉調壓器手輪升壓,同時應密切注視高壓電壓表,升至所需電壓值時停止旋轉手輪,撥動計時開關,時間繼電器啟動(預先設置好的耐壓時間)。試驗時間到時,耐壓試驗臺上報警燈閃亮并發出報警聲,同時應迅速將調壓器逆時針旋轉回零,并按一下“停止”按鈕,接觸器斷電,工作信號燈滅,關斷總電源開關,解除工作聯線,試驗完畢。
3、試驗臺低壓過流值出廠設定為0~50A,根據試品正常試驗所需的過流值整定,出廠時按額定電流值的80%整定。在升壓過程中,如發生擊穿短路過流時,過流繼電器動作,應先切除電源,將調壓器旋至零位。
4、試驗過程中耐壓臺有高壓電流、高壓電壓指示必須可靠接地,如接地不好,禁止使用。
七、使用注意事項
1、開箱時應檢查設備外觀是否完好,表計、調壓器及接線是否松動。
2、長期不用,在重新使用前應用2500V兆歐表檢查對地主絕緣,電阻值應≥1.5MΩ。
3.嚴格按操作程序操作,在使用前請仔細閱讀說明書。
八、運輸、貯存
■運輸
設備需要運輸時,建議使用本公司儀器包裝木箱和減震物品,以免在運輸途中造成不必要的損壞,給您造成不必要的損失。
設備在運輸途中不使用木箱時,不允許堆碼排放。運輸設備途中,面板應朝上。
■貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下,不允許堆碼排放。
設備貯存時,面板應朝上。并在設備的底部墊防潮物品,防止設備受潮。
九、開箱及檢查
■開箱注意事項
開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打,以免損壞設備。開箱取出設備,并保留設備外包裝和減震物品,既方便了您今后在運輸和貯存時使用,又起到了環保節能的作用。
■檢查內容
開箱后取出設備,依照裝箱單清點設備和配件。如發現短少,請立即與本公司聯系,我公司將及時為您提供服務。
十、裝箱清單
1、工頻耐壓臺 1臺
2、高壓輸出線 1根
3、電源線 2根
4、接地線 1根
5、產品說明書 1份
6、產品合格證/保修卡 1份
十一、售后服務
本公司產品保修一年,終身維修,一年內產品質量出現問題,請及時與我公司聯系,公司負責免費維修,超過一年,按成本收取少量費用。

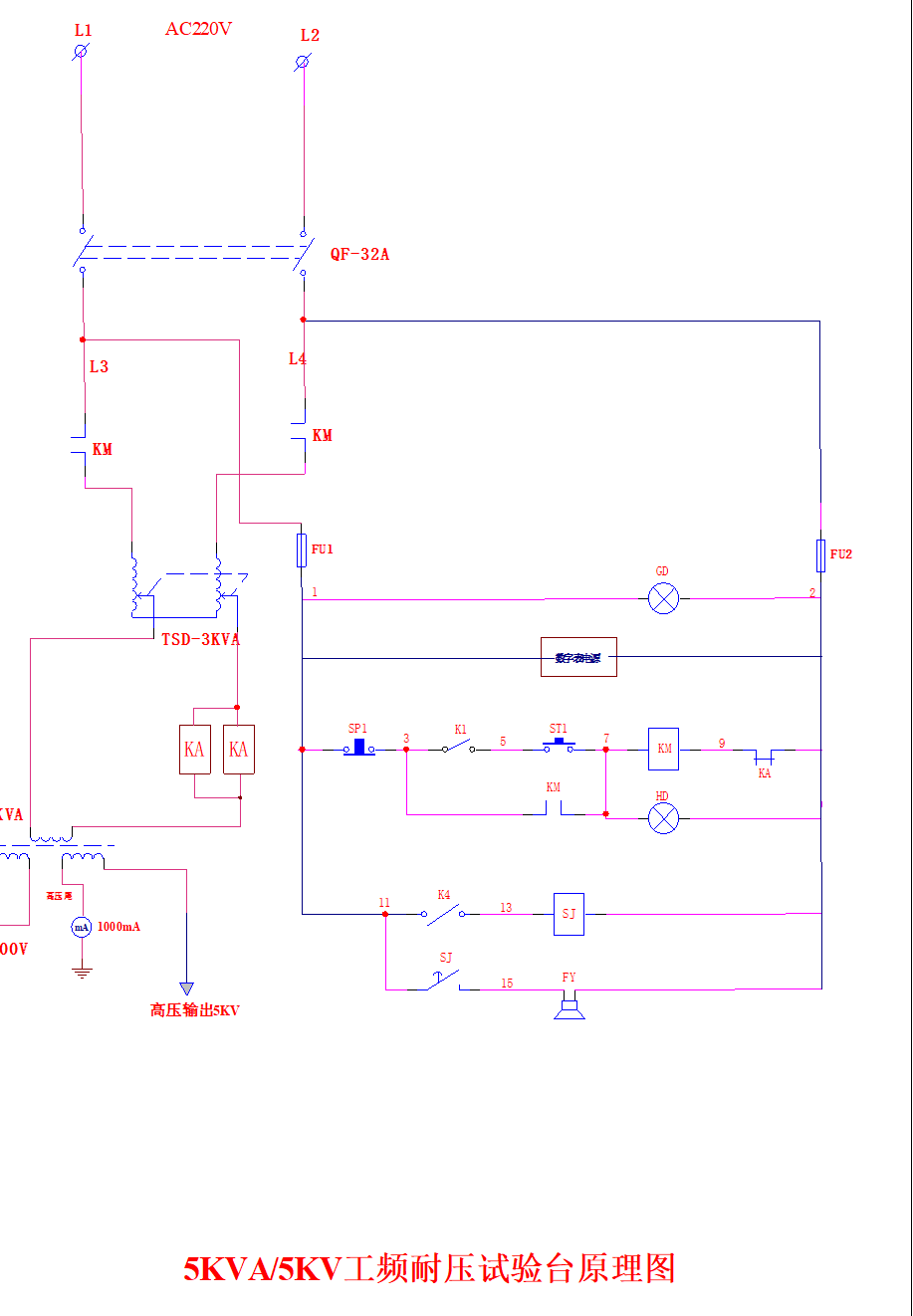

十二、原理圖(附后,僅供參考)
