一、概述

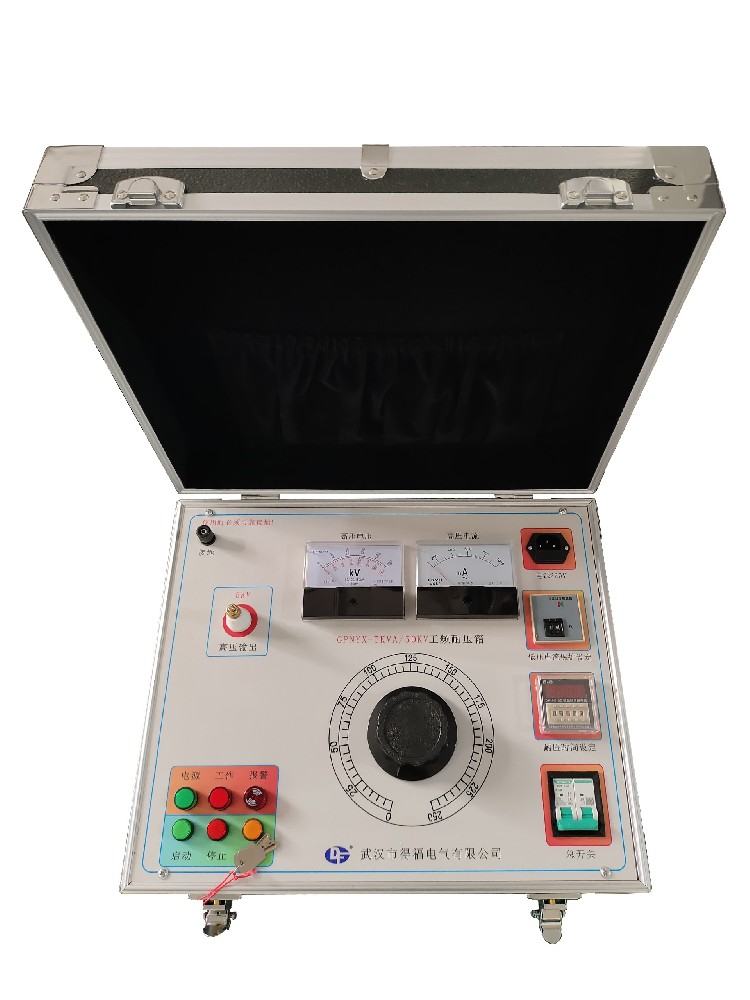

GPNYX工頻耐壓箱采用一體化設計，體積小、重量輕，更加方便運輸及隨身作業。耐壓箱的過流保護由電流繼電器整定，高壓輸出、直讀儀表、操作與耐壓箱融為一體，因而操作簡單、實用可靠。

二、基本參數

1. 容    量：5KVA

2. 輸    入：AC220V±10%

3. 輸    出：AC 5KV

4. 低壓電流：25A

5. 高壓電流：1000mA

6. 儀    表：5KV/100V

7. 重    量：約40Kg

三、使用環境

1、環境溫度：0℃--40℃

2、海拔高度：低于1000m

3、相對濕度：≤85%

4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。

四、主要特點

本耐壓箱由接觸式調壓器、控制、測量、保護電路及試驗變壓器組成，操作簡單，使用維修方便。

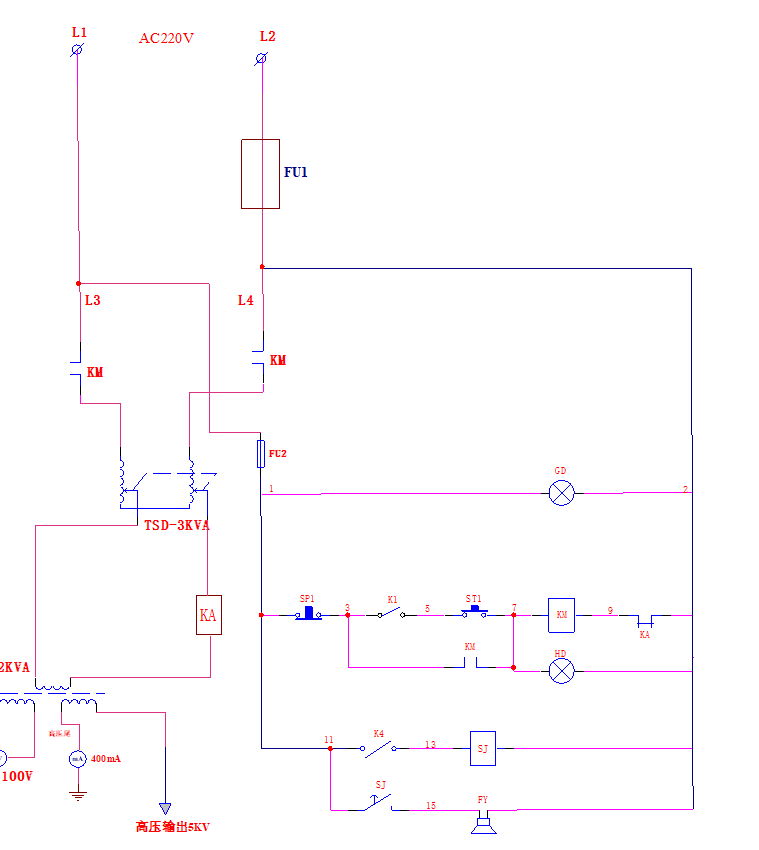

五、原理圖

六、使用方法

1、電源線接入220V交流電源，將電源開關合上，耐壓箱通電。此時電源指示燈（綠燈）及零位指示燈（黃燈）亮，如零位指示燈不亮，請將調壓器逆時針旋轉回至零位。

2、按一下“啟動”按鈕，此時工作指示燈（紅燈）亮，順時針慢慢轉調壓器手輪升壓，同時應密切注視高壓電壓表，升至所需值時停止旋轉手輪，按下計時開關，時間繼電器啟動（預先設置好的耐壓時間）。試驗時間到時，應迅速將調壓器逆時針旋轉回零，并按一下“停止”按鈕，接觸器斷電，工作指示燈滅，電源指示燈亮，關斷電源開關，才能解除工作聯線，試驗完畢。

3、本試驗臺低壓過流值設定為0～10A，耐壓箱設有過流保護，根據試品正常試驗所需的過流值整定，出廠時按額定值80%整定，在升壓過程中，如發生擊穿短路過流時，過流繼電器動作，應先切除電源，將調壓器旋至零位。

4、試驗過程中耐壓箱有高壓電流、高壓電壓指示必須可靠接地，如接地不好，禁止使用。

七、注意事項

1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。

2、長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。

八、運輸、貯存

■運輸

設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，面板應朝上。

■貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

九、開箱及檢查

■開箱注意事項

開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。

■檢查內容

開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

十、裝箱清單

1、工頻耐壓箱         1臺

2、電源線       1根

3、高壓試驗線      1根

4、接地線       1根

5、產品說明書         1本

6、產品合格證/保修卡       1份

十一、售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
