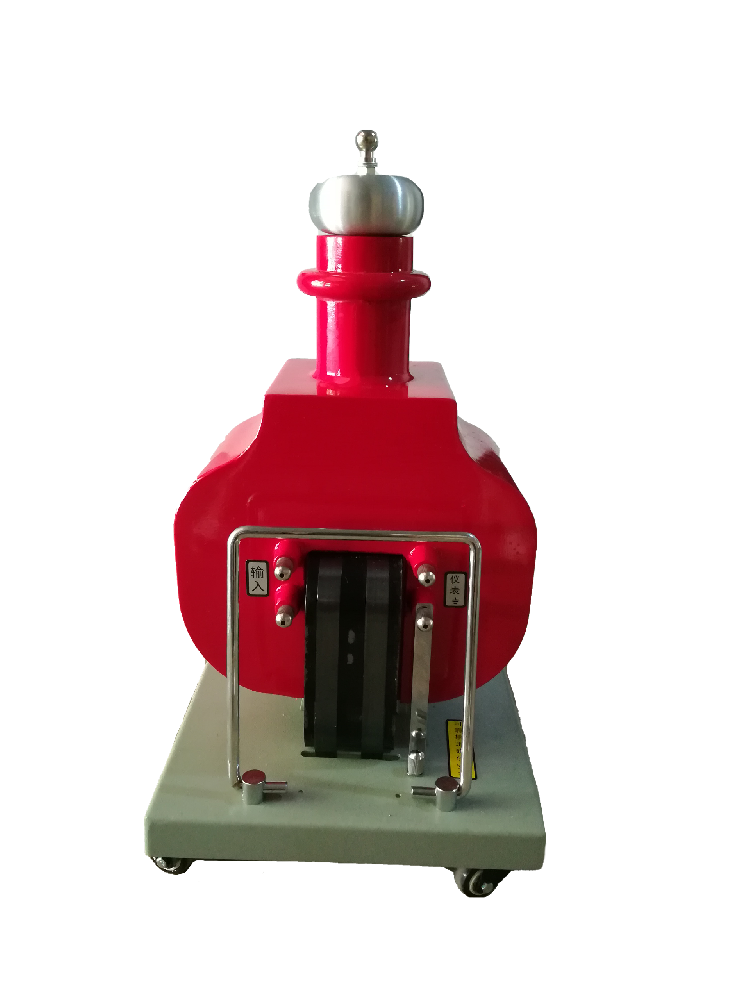

GYD系列干式試驗變壓器

一、 產品簡介

試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。

我公司生產的干式試驗變壓器系列裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。

本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強了變壓器隨試驗短路電流的沖擊能力。

本系列產品具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便等特點，是國內更新換代的新型試驗變壓器。產品符合GB/T16927-1996《高壓試驗技術》、DL/T596-1996《電力設備預防性試驗規程》。

二、 工作原理

本系列產品輸入電壓為200V或400V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.4倍。

三、 技術指標

1、阻抗電壓:             4.5%～8%

2、輸出電壓波形:           正弦波

3、表面溫升:             ＜ 55 ℃

4、空載電流:             ＜ 0.2%～0.35%

5、允許連續運行時間:        0.5小時

6、間續運行時間：           連續

四、 主要參數

五、 使用方法

1、單臺試驗變壓器

1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的安全。

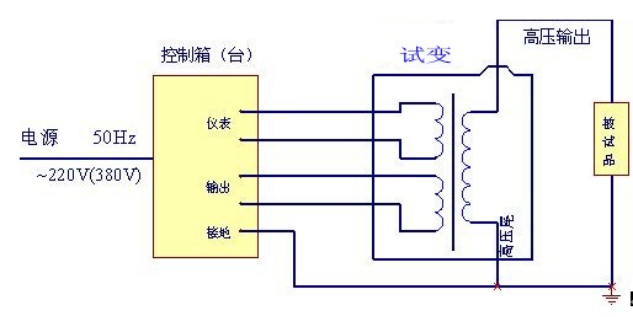

1.2按接線圖接線。

1.3準備工作和安全措施就緒，空試一次設備。

1.4接上被試品。

1.5合上電源，控制箱(臺)電源指示燈亮。

1.6按下合閘按鈕，工作指示燈亮。

1.7順時針均勻加壓，注視電壓表到達階段電壓幅值及被試品情況直至額定試驗電壓。持續規定耐壓時間并注視電流表及被試品。

1.8耐壓時間到，注視kV表并迅速將調壓器回零。

1.9用放電棒經電阻放電，然后直接接地放電。

1.10.高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次試驗終止。

2、多臺串激

2．1概述

我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。

2．2工作原理

串激系列高電壓試驗裝置，除最高電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。

由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。

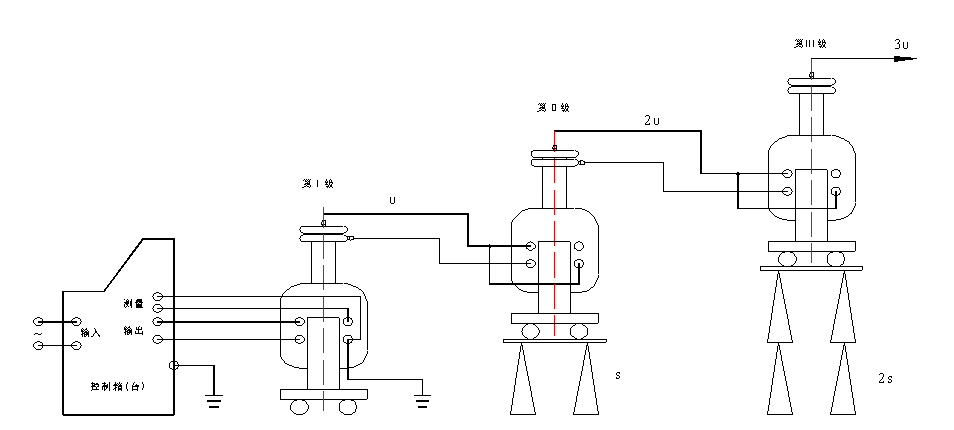

2．3組裝接線

2．4串級組合方式

2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺最高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

2．4．2當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。

注：無論兩級串、三級串，輸出電流嚴禁超出最后一級額定電流。

3、說明：

3.1由于設計特點及其結構的限制，在額定輸出容量下的連續使用時間不能超過0.5小時，如需要再使用，可斷電休息2小時后再通電。2/3額定電壓、額定電流下可以連續使用。

3.2本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。

3.3.試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠安全距離。

在串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。

六、 安全注意事項

試驗設備的布置，對人身和周圍要有足夠的安全距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。

試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。

試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。

直流高壓試驗微安表最好處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。

工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。

工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，

試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。

試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。

試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。

高壓測試工作要嚴格執行電力部頒發的安全工作規程的有關規定。

七、 裝箱清單

1、試驗變壓器     1臺

2、產品說明書     1本

3、試驗報告       1份

4、產品合格證     1份

八、 維護保養

（1）應經常性地保持試驗變壓器的清潔，每次試驗前應把尼龍套管擦拭干凈，并用塑料布罩住。

（2）不應隨意扭動除接線支柱以外的螺栓，防止因受力破壞造成絕緣損傷。

九、 售后服務

儀器自購買之日起一年內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
