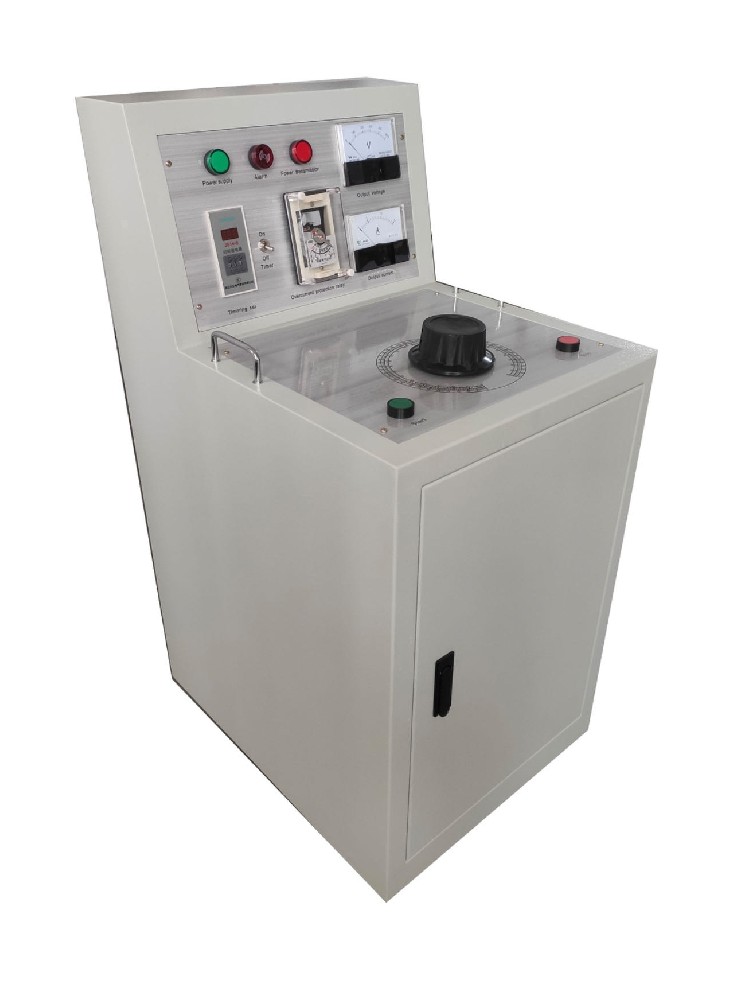

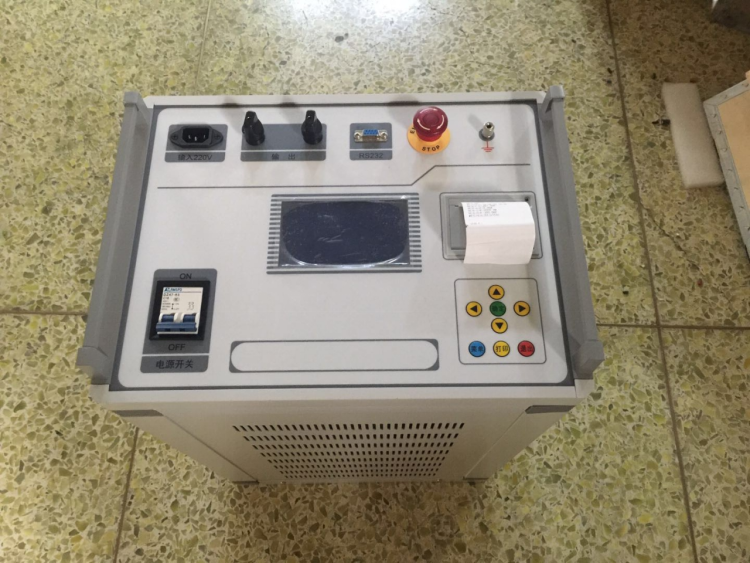

SFQ-81多倍頻感應耐壓試驗裝置

參考標準:

注: 關于產品購買、技術維護等服務,歡迎致電! 聯系我們

產品簡介 Product Introduction

一、 概述


根據國家試驗標準,對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。變壓器剛出產時,沒有經過惡劣環境長時間的考驗,外施其額定電壓和頻率的電源作試驗,繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿,這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別,故而難以發現這些隱患。

而感應耐壓試驗給變壓器施加2倍額定電壓以上的電壓,可在縱絕緣缺陷處建立更高更集中的場強,繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓;感應耐壓試驗給變壓器施加頻率在2倍的額定頻率以上,較高的頻率又可以大大降低固體電介質的擊穿電壓,使得絕緣缺陷更容易被擊穿;感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿;故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。眾所周知,變壓器在額定頻率,額定電壓下,鐵芯接近飽和,若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓,則空載勵磁電流會(huì )急劇增加,達到不可允許的程度,從感應電勢的關系式可以看出,為了施加大于額定電壓的試驗電壓,而又不使鐵芯飽和,可采用增加電源頻率的辦法,必須用大于倍頻電源發生器,電流不超過空載額定電流的50%(電壓在2800V)。本升壓裝置采用專用的數子DSP處理芯片,輸出標準的 150Hz,電壓輸出部分采用第五代IPM。與傳統的三倍頻比,去除了調壓器、3臺合成頻率的變壓器,重量輕,體積小,輸出電流大。電流設定方便可以從1A50A任意設,如需要大電流輸出可以更換IPM電流可以到100A。

注:電子三倍頻10KVA相當與傳統變壓器三倍頻67KVA。

二、技術參數

額定輸入電壓:?jiǎn)蜗?/span>220V,3380V,50-60Hz

輸出電壓:01000VAC 單相正弦波

輸出電壓穩定度:1%

額定輸出功率:15KVA(根據客戶要求定做)

輸出頻率:50,100,150,200Hz

頻率穩定度:0.1Hz

輸出波形畸變率有載無載:1%

10KV35KVPT試驗需要0500電壓10KW,因為10KV35KVPT是半絕緣式。110KVPT可以用0220v電壓,因110KVPT為全絕緣。接1003二次輔助繞組,電壓182V就可以。如果接非加壓繞組要配補償電感(5A、10A、20A),以免燒壞PT被試品。

過壓、過流、保護

額定滿負載下連續工作時間:60分鐘

使用環境溫度:-30oC+40oC

重量:30-300Kg

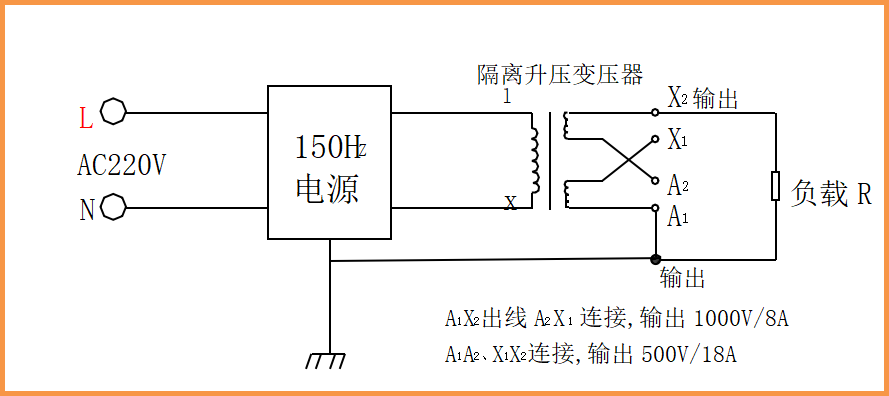

三、工作原理




注:輸入/輸出線必須大于6平方!否則會(huì )影響輸出功率。



四、變頻電源操作指南

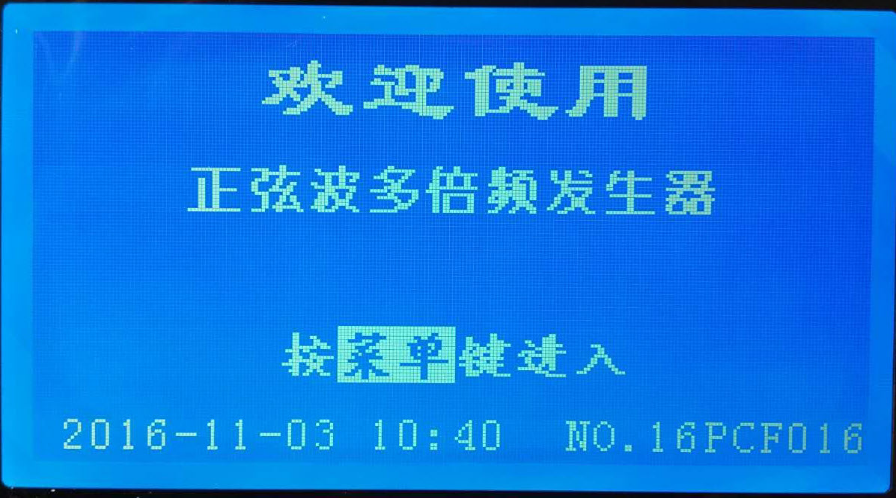

1)打開電源,顯示如下圖,表示開機正常(待機狀態)。按菜單鍵進入

操作界面。

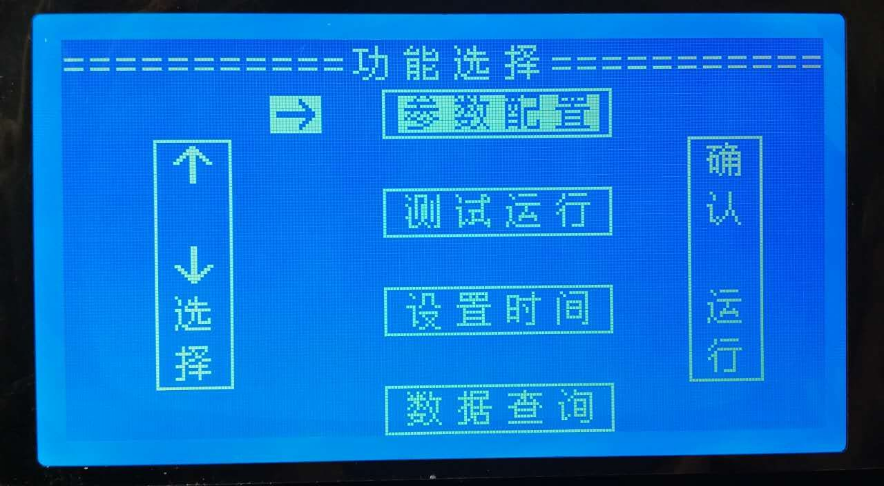

2)此時光標會(huì )停留在參數配置,按()()鍵選擇功能菜單同時光標()也有所改變,按確認鍵進入。

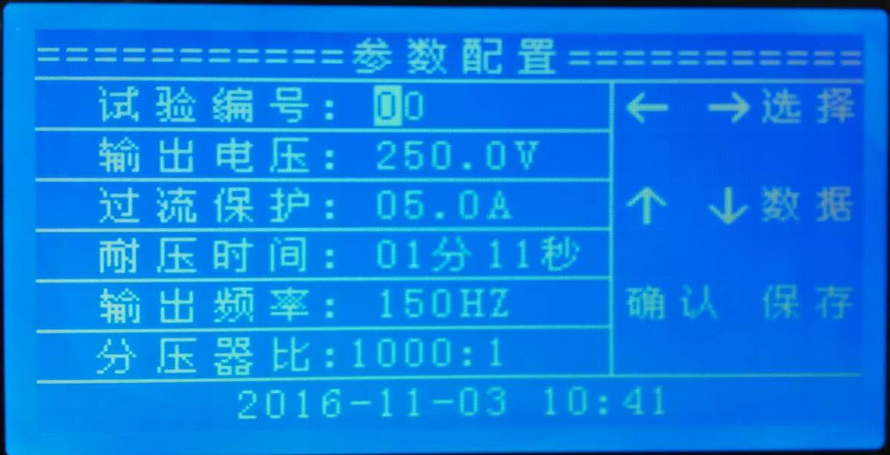

3參數配置:()()鍵選擇數據位, ()()鍵更改數據。更改完后按確認鍵保存并退出。

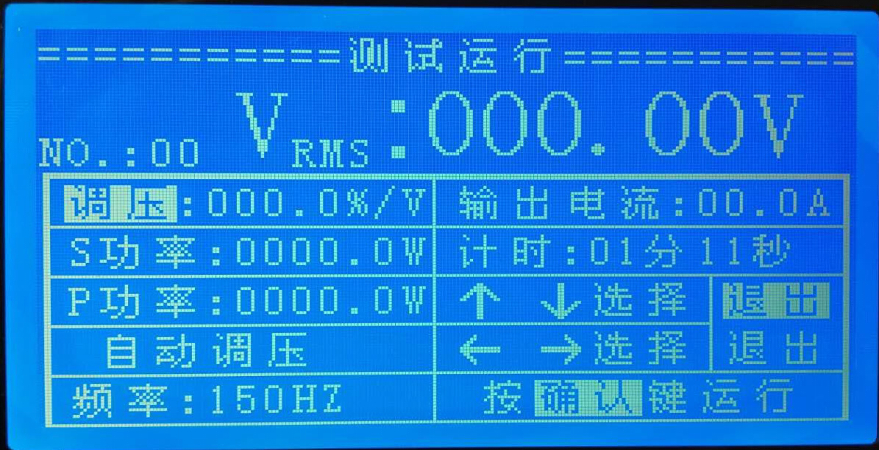

4測試運行: ()() ()()鍵選擇手動/自動調壓,確認鍵運行。

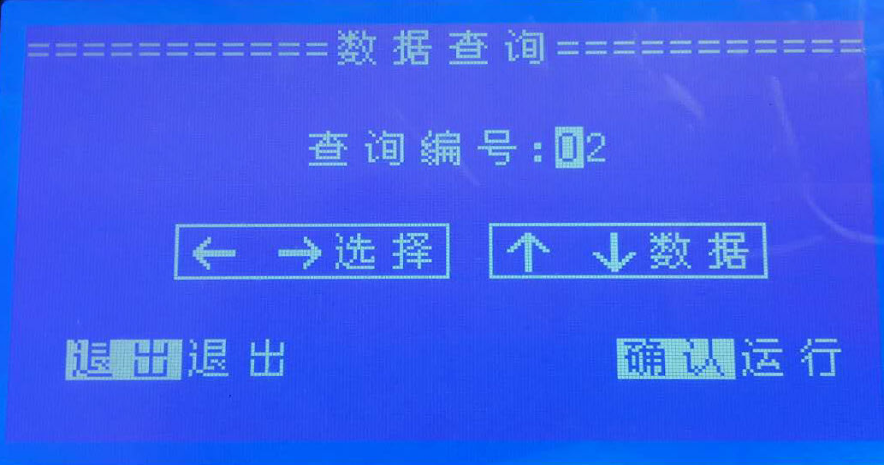

6歷史數據查詢: ()()鍵選擇數據位, ()()鍵更改編號數據。更改完后按確認鍵進入。

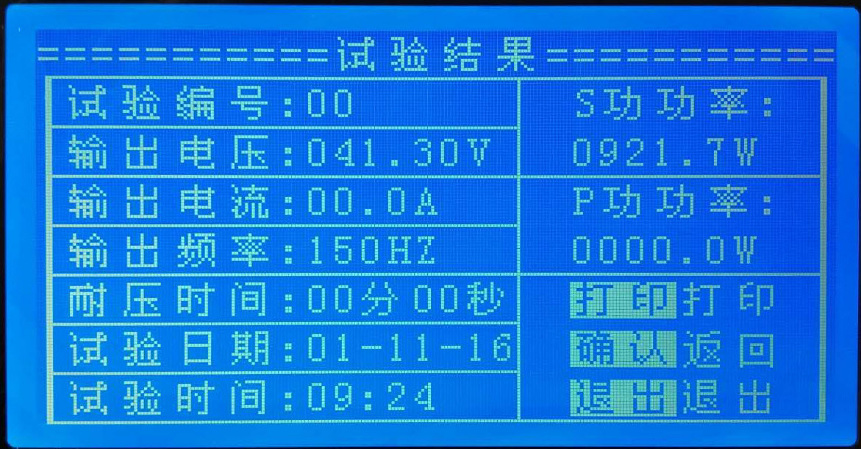

7正常通過試驗結果: 顯示如下圖,表示試品正常通過測試。并保存在本次歷史編號。按打印可以打印結果。


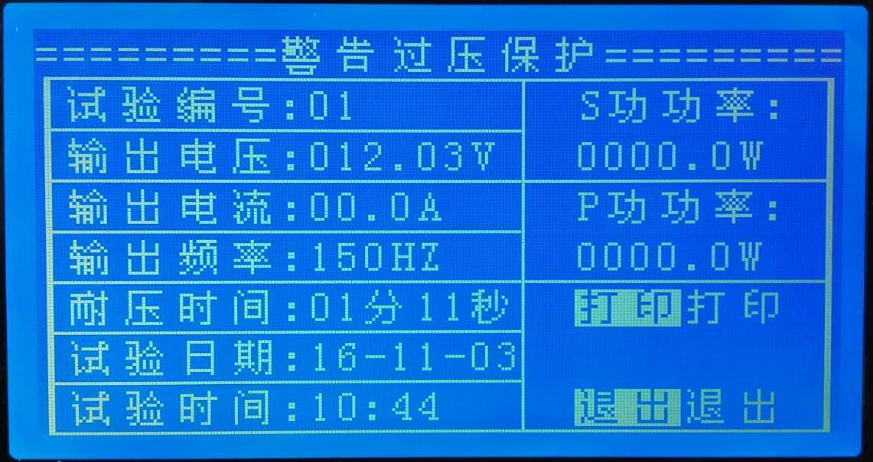

8過壓保護試驗結果: 顯示如下圖,表示輸出電壓超出預置的電壓。


9過流保護試驗結果: 顯示如下圖,表示輸出電流超出預置的電流。

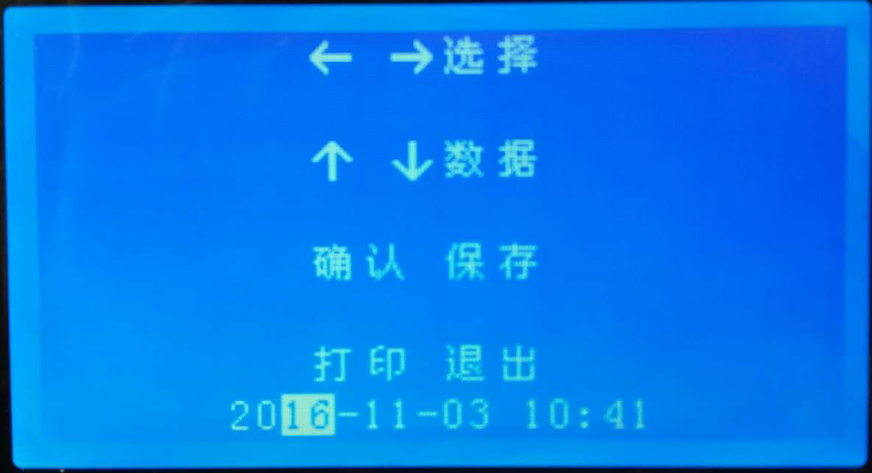

10系統日期/時間調整: ()()鍵選擇數據位, ()()鍵更改數據。更改完后按確認鍵保存,按打印鍵退出。


五、使用方法

1. 安裝接線

在變頻電源柜的輸入端接上電源,此時請正確區分電源的L、N,輸出端暫不接線。

將變頻電源柜的接地端(GND)可靠接入保護接地(接地網)。

變頻電源柜空試正常后,將其輸出端與升壓變壓器的輸入端連接好,根據試驗所需電壓值的不同升壓變壓器輸出有兩種聯接方式:

X2X1聯結,A2A1聯結時,系統輸出正弦50,100,150,200Hz,0-500V電壓。

使用時請將被試品一端接于A1旁邊的接線柱上,另一端接在X2上,此時才能正確顯示高壓側的試品電流值,否則試品電流值將沒有顯示。

使用專用聯接線將升壓變壓器上的試品電流采樣,高壓電壓采樣,輸入、輸出正確與變頻電源聯接。

使用前確保變頻電源及變壓器可靠接地,當檢查所有聯線正確后不帶被試品,空升變頻電源至輸出額定電壓值。

當顯示及輸出均正確后,方可靠帶試品進行試驗。

被試品加壓繞組一般選擇容量較大的繞組,通常為輔助二次繞組,且額定電壓100/3;也可以將二次100V繞組串聯使用可以降低(即降低變比、PT的變比值變?。?,減小輸入電流,保護被試品。采用非加壓繞組進行耐壓試驗要加補償電感。

六、注意事項

請將變頻電源柜安放于符合標準要求(溫度、濕度、振動、塵埃)的場所。

每次使用前,請仔細檢查,以避免發生接線錯誤。

請保持變頻電源柜周?chē)L(fēng)良好,以便降低變頻電源柜環境溫度。

由于電路直流濾波電容器放電需要時間,所以即使關斷電源設備也不會(huì )立即關閉,等大若30秒后關閉(視設備功率大小而定,功率大時間稍長)。

無論在何種情況下變頻電源柜輸出端,均不得直接接地。

七、產品交貨檢查及保修

1、交貨檢查

該裝置是嚴格按ISO9001標準進行生產和檢驗的,并對其進行強化的防撞包裝處理。用戶在拆箱后,請立即進行以下檢查:

1)是否在運輸中造成損傷。

2)機種型號及資料與您所定的是否相符。

3)如有問題請您速與我公司聯系。同時說明產品型號、規格、產品編號、購買日期、破損程度等。

    2、產品保修

   本產品的保修期為一年。但屬下列情況將是有償服務:

1)因誤操作或不適當的修理引起故障時。

2)超過標準使用而出現故障時。

3)購買后摔壞及運輸中的損傷。

4)地震、火災、水災、雷擊、電壓異常以及其他天災等造成的損傷。

  3、儲存及定期檢查

    本產品在安裝之前必須放置于包裝箱內,若該變頻電源柜暫不使用,請將其妥善保管儲存時務必注意以下事項:

 4、儲存

1)必須放置于無塵垢干燥的位置

2)儲存位置的環境溫度,必須在-20oC+65oC范圍內。

3)儲存位置的相對溫度必須在0%95%范圍內,且無結露。

4)避免儲存于含有腐蝕性氣體,液體環境中。

  5、定期檢查

變頻電源柜購入后如超過一年仍未使用,則應進行充電試驗,以使機內主回路電解電容器的特性得以恢復。充電時,應使用調壓器緩慢升高變頻電源柜的輸入電壓直至額定電壓,通電時間應在1-2小時以上,充電試驗至少每年一次。







告:

本產品在使用過程中遇到緊急情況下,按下急停輸出停止,復位后輸出恢復,在試驗過程過程中,急停按鈕按下后請關閉電源后在恢復急停按鈕。儀器使用完畢后關閉空開后,由于儀器內部電容比較大,儀器會(huì )有20-30秒延時關閉,再次啟動前請等待儀器屏幕完全關閉。
