SLQ-82系列大電流發生器

參考標準:

注: 關于產品購買、技術維護等服務,歡迎致電! 聯系我們

產品簡介 Product Introduction

一、概述

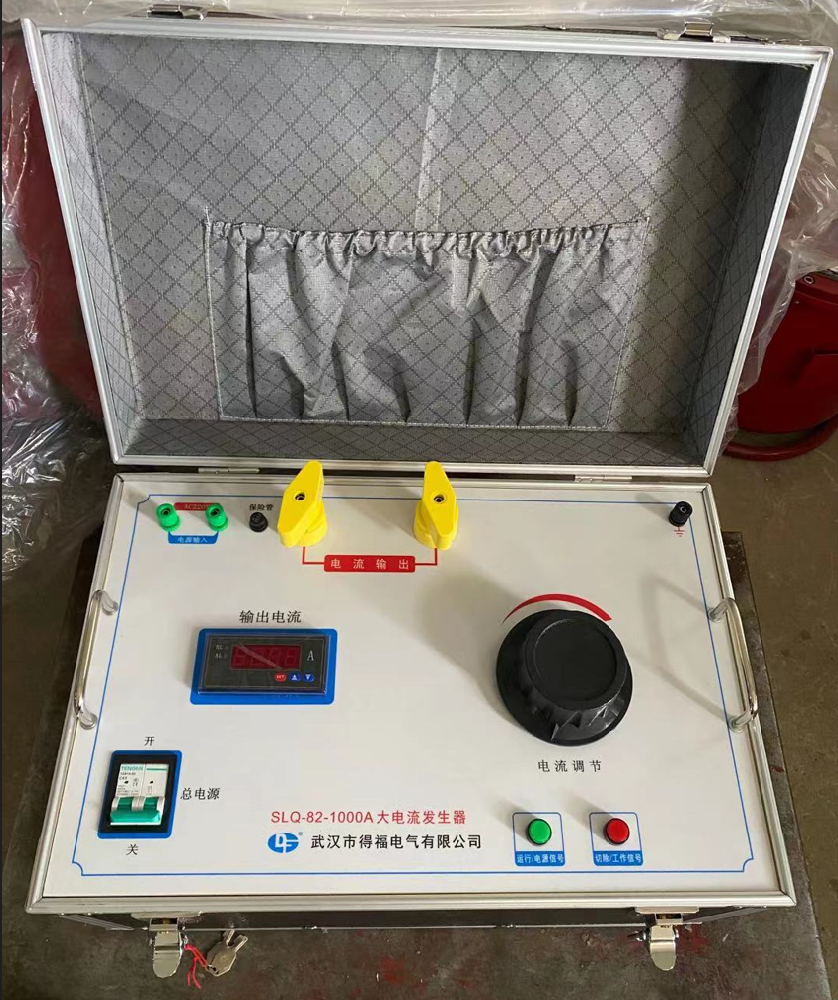

SLQ--82-1000A大電流發生器采用先進的制造藝和大容量的專用變壓器,并且帶有LED數字顯示的電流表。外配鋁合金機箱、PC面板。具有輸出容量大、體積小、重量輕,外形美觀的特點,主要適用于電力系統的CT變比、接觸電阻等需要大電流試驗的場合。



二、主要性能指標

1.輸入電源:AC:220V·27.3A,50Hz

2.輸出電流:AC:0~1000A.輸出電壓AC:0~6V

3.輸出電流波形失真度:≤5%

4.LED數顯,量程:0~1000A,

5.使用環境:溫度10~+40℃,相對濕度<80%

6.體積:450×350×200mm3

7.重量:42Kg

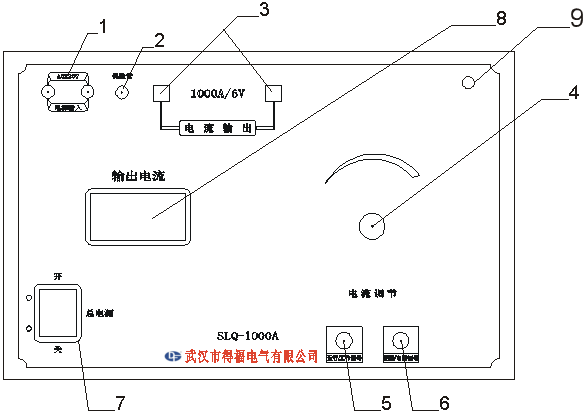

三、面板及功能


1.電源輸入接線柱:AC220V電源由此輸入

2.保險管

3.大電流輸出接線柱

4.大電流調節旋鈕

5.電流運行按鈕,按下此按鈕,大電流輸出,工作信號燈亮。

6.電流切除按鈕,按下此按鈕,大電流切除,輸出電源信號。

7.總電源開關

8.LED數顯電流表

9.接地接線柱,為使安全,使用時應將此接線柱接地。

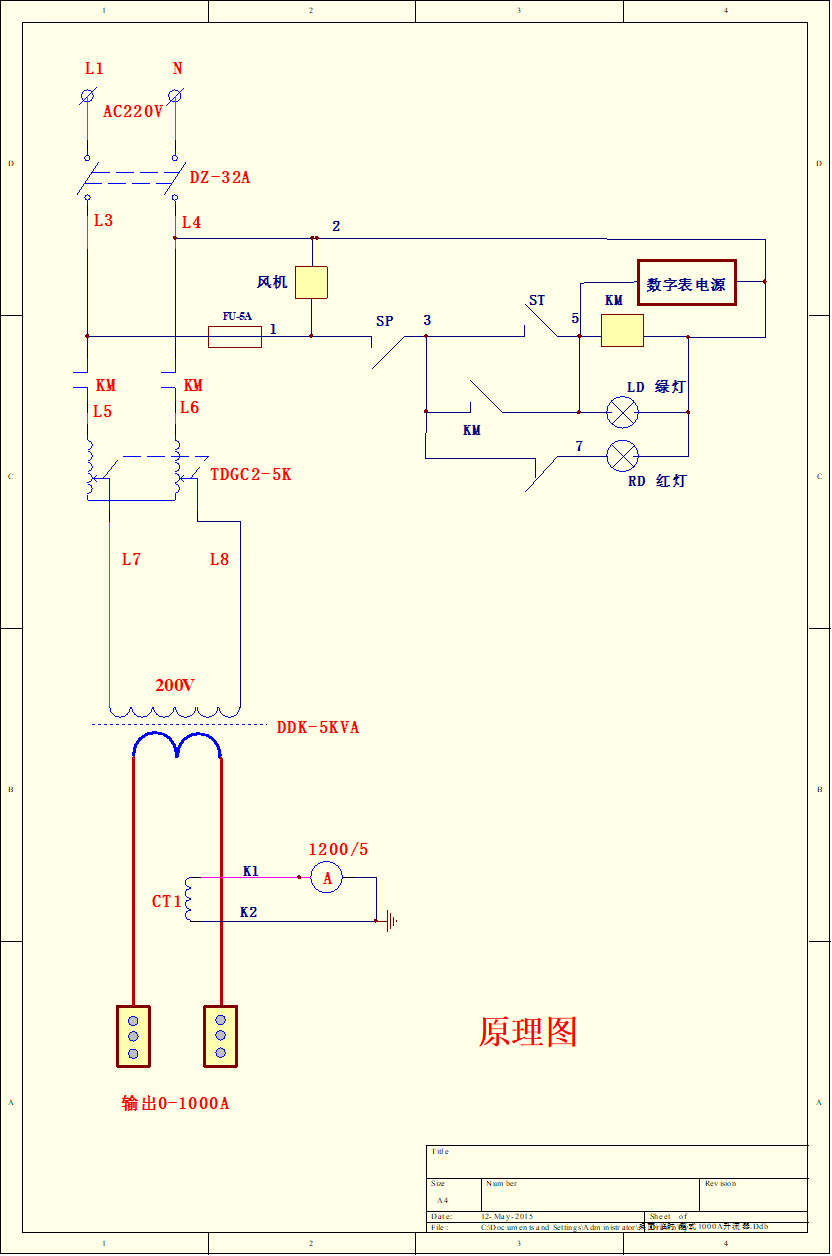

四、工作原理(僅供參考)

首先將大電流調節旋鈕(調壓器手輪)逆時針旋至零位,接好被試品,接入外電源AC220V,合上總電源開關。這時電源信號亮,按下運行按鈕,工作信號燈亮,電源信號滅,調節大電流調節手柄,大電流輸出端子有電流輸出,同時LED數顯電流表上有顯示,大電流發生器最大空載輸出0~6V,輸出電流0~1000A。



五、注意事項

1.試驗器輸入電源電纜截面大于2mm2,大電流輸出連接電纜截面大于lOOmm2,并盡量縮短輸出連接電纜長度。

2. 應避免長時間連續輸出。

3. 為使用安全,應將接地端子可靠接地。



六、裝箱清單

1、大電流發生器          1臺

2、100mm2大電流導線2根*2米  1套

3、產品說明書          1份

4、產品合格證/保修卡        1份



七、售后服務

 本公司產品保修一年,終身維修,一年內產品質量出現問題,請及時與我公司聯系,公司負責免費維修,超過一年,按成本收取少量費用。
