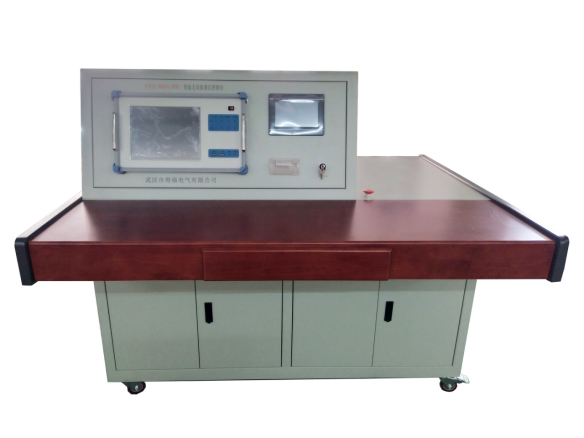

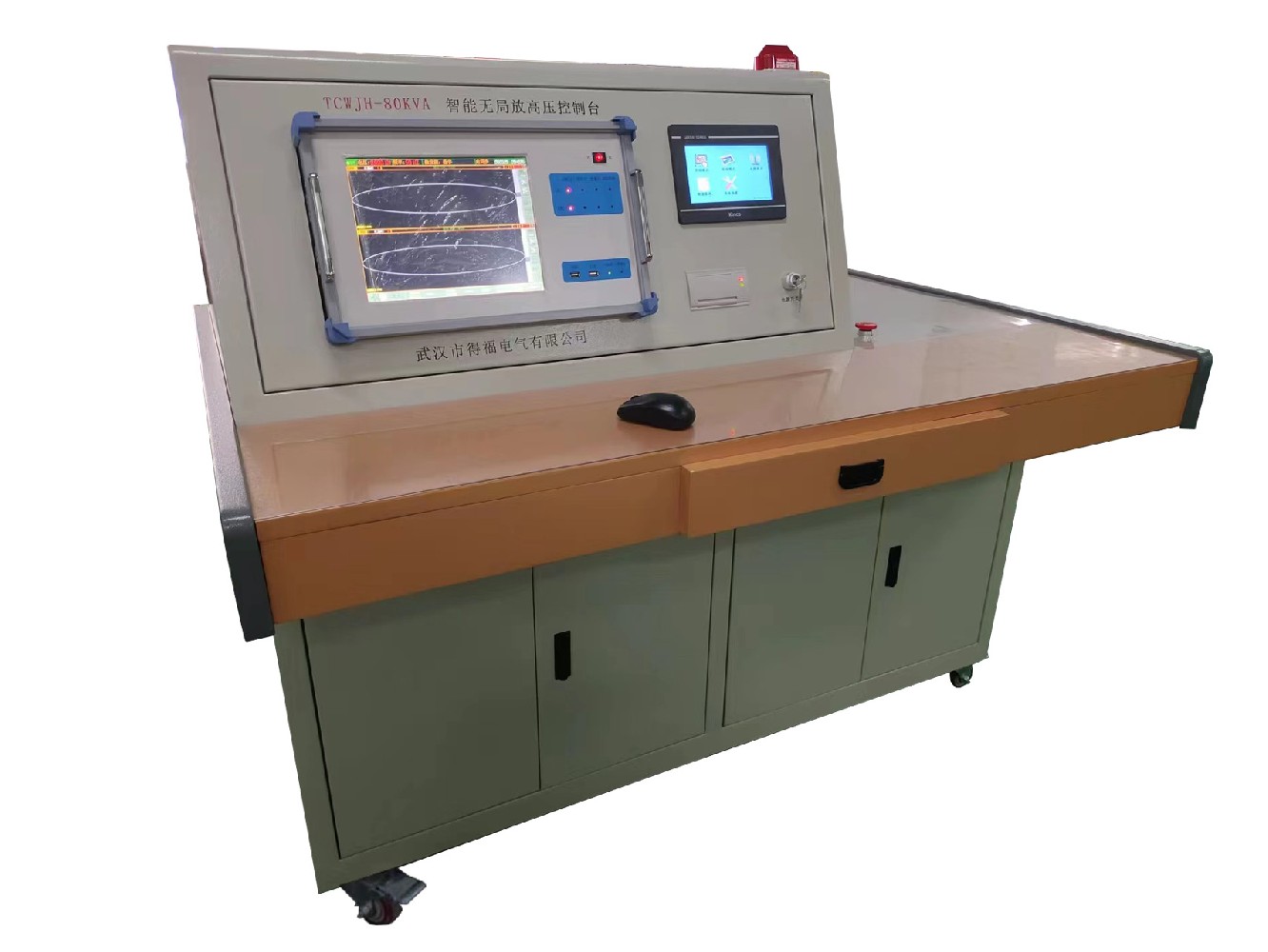

一、產品簡介

無局放試驗裝置是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。

無局放交流耐壓試驗裝置產品執行標準：DL/T 845.1 - 2004。采用先進的微電子芯片處理技術、觸摸屏控制及無線手機APP操作，操作簡單明了。全部測試參數設定后自動進行測試，無需人工干預。

該試驗裝置適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門

等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。外觀亮麗輕巧，使測試過程更加方便簡單。

二、產品特點

● 電壓、電流、時間、狀態信息及提示信息等數據7寸高清觸摸彩屏（可選配10寸）顯示，讀數清晰、直觀；

● 全中文界面，操作簡單明了，可適應多種應用場合；

● 自動模式、手動模式、（可選配手機無線APP自動模式、手機無線APP手動模式）提高了產品的安全性、可靠性；

● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；

● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；

● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃絡或擊穿時的電壓；

● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）

● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）

● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；

● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；

● 升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；

● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

三、主要技術參數

1、控制臺

（1）電源輸入：AC380V ±10% 單相

（2）容    量：80KVA

（3）輸入電流：200A

（4）輸出電壓：0—420V 單相

（5）輸出電流：0-190A

（6）電壓測量精度：0.5%

（7）電流測量精度：0.5%

2、試驗變壓器

（1）輸入電壓：AC0-400V  單相

（2）容    量：80KVA

（3）輸入電流：200A

（4）輸出電壓：0—30kV 單相

（5）輸出電流：0-2.6A

（6）儀表電壓：100V 單相

注：本測試系統采用自動模式、手動模式及手機APP無線控制自動和手動操作模式，當手機APP開啟無線控制的時候，測試系統控制權由觸摸屏控制改為手機APP控制，急停按鈕不受影響！

四、產品示意圖

觸摸屏控制自動操作：

1、按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖2：

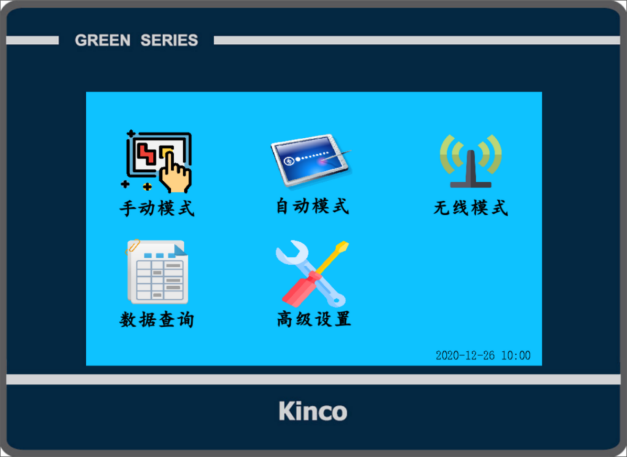

圖2  帶打印型示意圖（圖片僅供參考，以實物為準）

五、操作說明

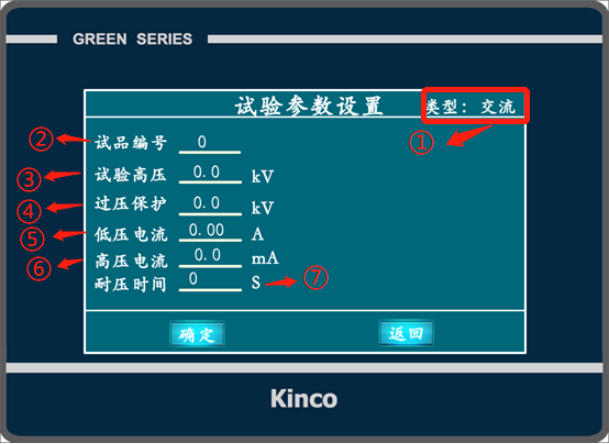

1、點擊界面中的自動模式圖標，進入試驗參數設置界面,如圖3：

                    圖3

① ：點擊類型進行交流試驗和直流試驗切換；（交直流變壓器有此功能）

② ：被試品試驗編號;

③ ：試驗目標電壓；（根據設備電壓輸出范圍內進行輸入）

④ ：試驗電壓過壓保護；（保護最大值不能大于設備最大輸出高壓電壓）

⑤ ：低壓電流過流保護；（保護值不能大于設備最大輸出低壓電流）

⑥ ：高壓電流過流保護；（保護值不能大于設備最大輸出高壓電流），注：此為功能選配！

⑦：試驗耐壓計時時間；

正確輸入試驗參數后，點擊確定按鈕，才能進入試驗界面，見圖4，如需交流試驗和直流試驗進行切換，點擊界面右上角的類型精選切換。如彈出參數超限制窗口，如圖5，檢查試驗輸入的試驗參數設置不對的地方進行修改.

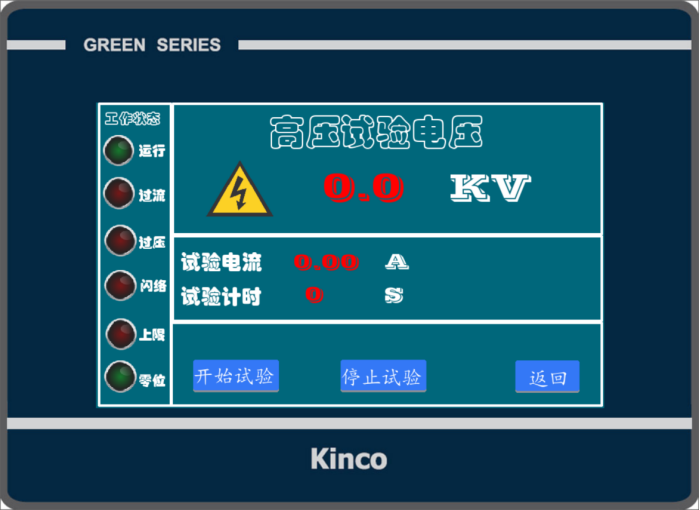

圖4

圖5

4、進入試驗界面后，點擊開始試驗圖標，系統運行指示燈亮起，然后升壓至試驗參數所設置的目標值后，自動開始計時，計時結束后，系統自動降壓至零位后斷電，數據自動保存。

注：如果在升壓的過程中，試品出現擊穿、閃絡，短路現象，系統會提示“過流保護，系統正在降壓歸零”警告提示窗口。同時系統會記錄瞬間電壓和電流值，用于閃絡試驗測量，并可以打印試驗報告。（見圖6）

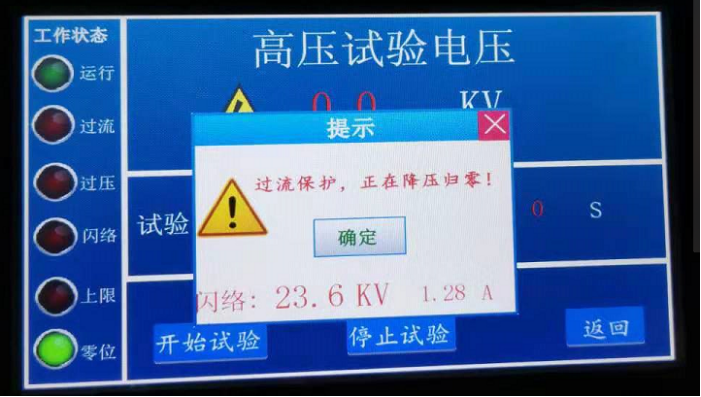

圖6

觸摸屏控制手動模式操作：

按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖2：

點擊手動模式圖標，進入試驗參數設置界面。同自動模式設置參數一樣。

輸入試驗參數后，點擊確定按鈕，進入試驗界面，如圖7：

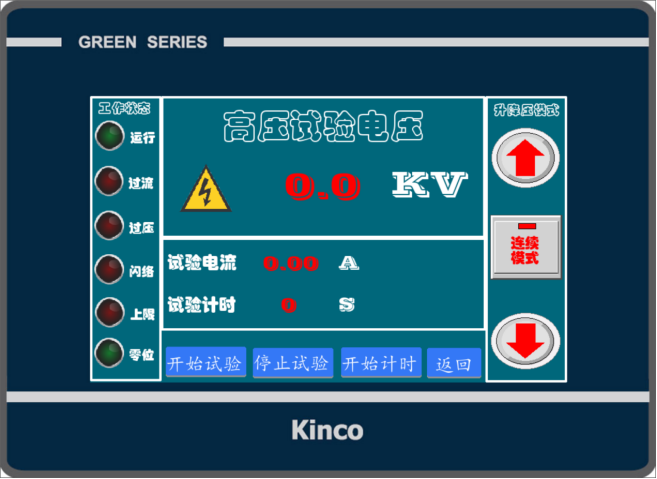

圖7

進入試驗界面后，點擊開始試驗圖標，運行指示燈亮起。長按界面右側升壓箭頭圖標，系統開始升壓，接近試驗目標值80%后，點擊連續模式圖標，切換到點動模式圖標，然后點擊一下升壓圖標，系統就按預設的點動升壓時間進行點動升壓。升壓到目標值后，點擊開始計時圖標，系統按預設的時間進行計時，計時結束后，系統開始自動降壓至零位并停止試驗，數據自動保存。

六、系統設置

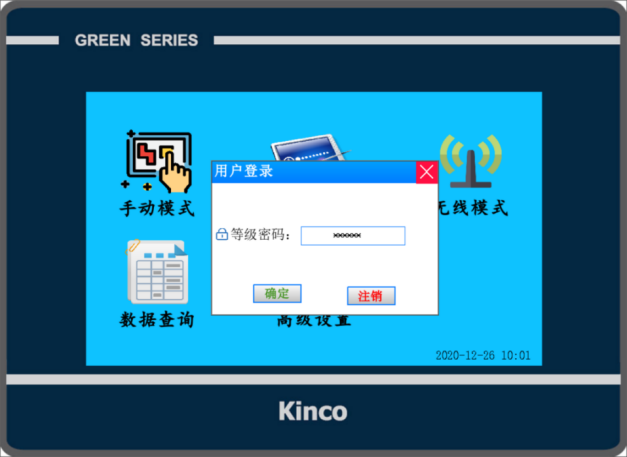

開機進入到主界面，點擊高級設置圖標，系統彈出密碼窗口，如圖8：

圖8

輸入密碼后，點擊確定按鈕，進入到高級設置界面，如圖9：

圖9

進到系統設置界面后，里面可以進行系統參數修改！

（警告：此界面設定參數，系統由我公司專業技術人員進行調試后設定的參數，請勿隨意更改參數！以免造成系統出現故障或者高壓事故！如需修改參數，請與我公司聯系，在我公司的專業技術人員指導下修改?。?/span>

七、歷史數據

主界面點擊數據查詢圖標，如圖10：

圖10

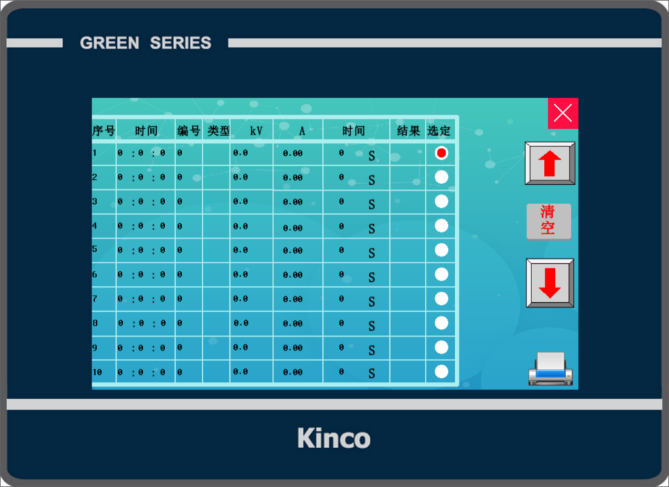

進去界面后，界面會顯示之前的試驗報告，點擊向上或者向下圖標進行翻頁查詢，退出此界面點擊右上角的紅色X圖標返回主界面！如需打印勾選相應數據，然后點擊右下腳打印機圖標進行打印。

無線模式和手機APP控制

1、主界面點擊無線模式圖標，如圖11：

圖11

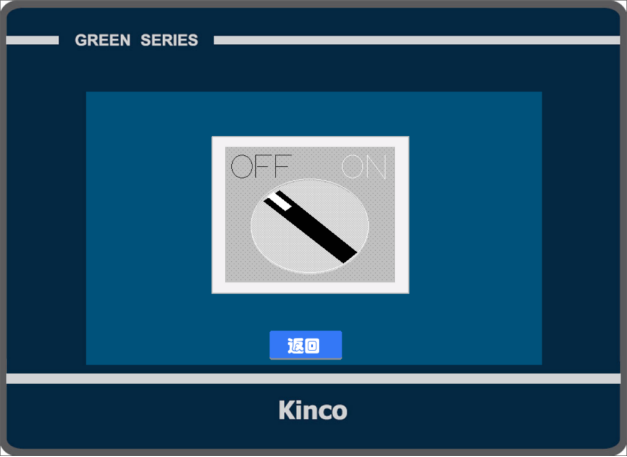

進去以上圖9界面后，點擊中間旋鈕圖標，圖標指向ON，系統彈出一個界面，如圖12：

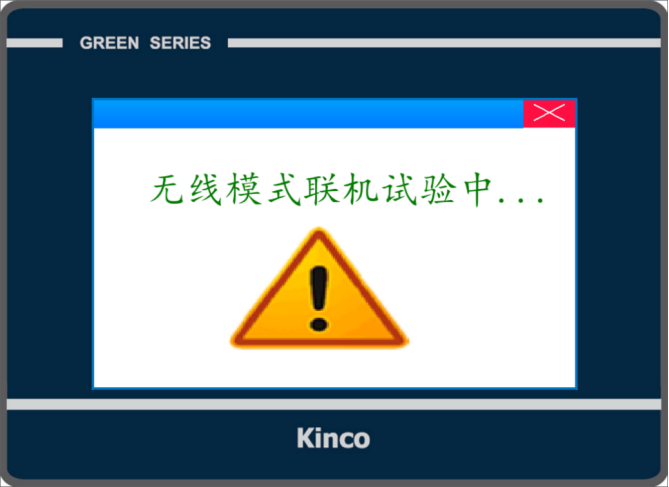

圖12

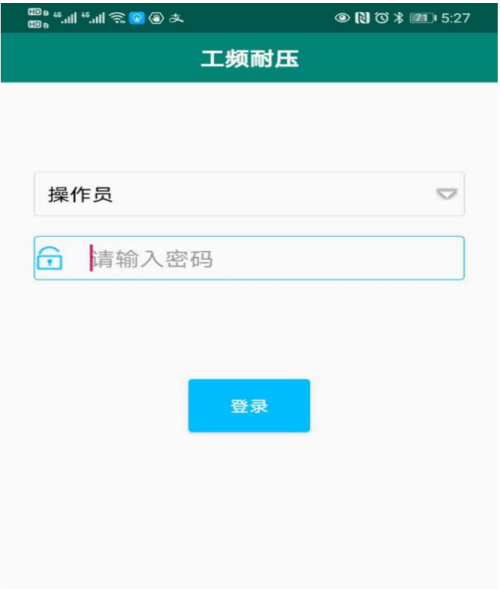

無線模式開啟后，打開手機APP軟件，（需下載APP請與我公司聯系，初次使用APP需要進行激活后才能使用）如圖13：

圖13

輸入操作員或者管理員密碼，（默認操作員密碼：111，管理員密碼：000）點擊登錄，進入管理員或者操作員界面，見圖14、15：

圖14 操作員界面

圖15 管理員界面

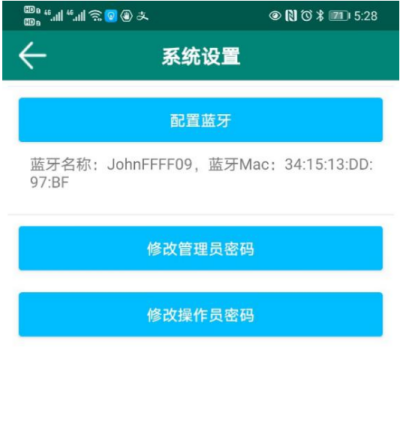

管理員界面可以修改密碼，配置藍牙等功能，初次使用需要與設備進行藍牙配置，點擊配置藍牙圖標，軟件會自動掃描藍牙，然后點擊掃描到系統設備的藍牙進行匹配。

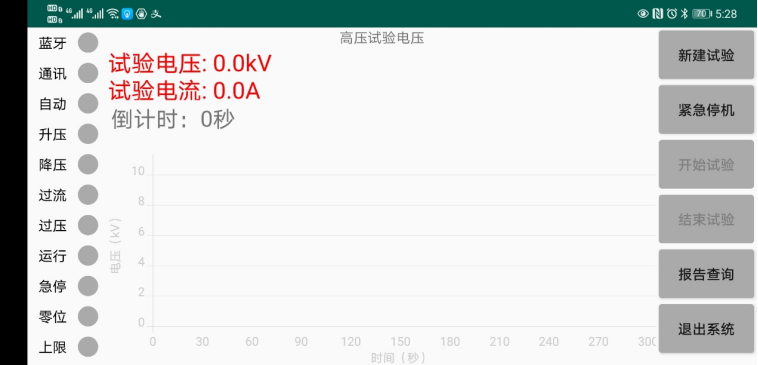

配置好藍牙后，返回到登錄界面，用操作員用戶名登錄，登錄進去后，系統左側狀態欄中顯示藍牙和通信和自動狀態后，方可進行試驗。

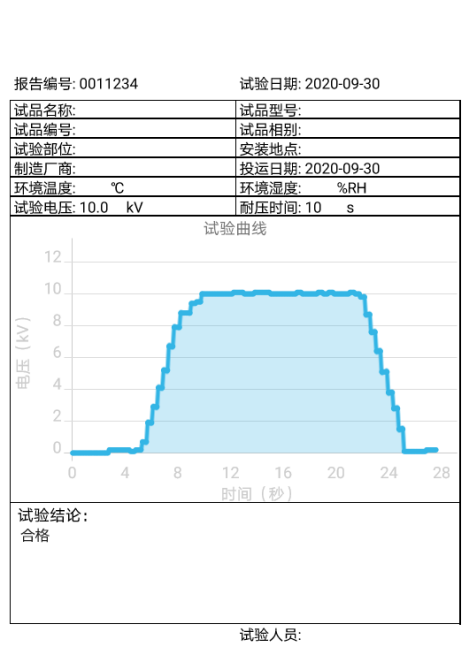

點擊新建試驗圖標按鈕，建立試驗參數后，點擊開始試驗圖標后，系統顯示運行，然后自動升壓至試驗參數設置目標值后，自動計時，計時結束后，自動降壓歸零并停止試驗后彈出數據是否保存窗口。見圖16：

圖16

手動試驗功能與觸摸屏手動功能操作類似。

八、說明

1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。

2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。

3.按一下急停鍵，主接觸器吸合，調壓器開始工作。

4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。

5.在試驗過程中，按急停鍵，系統將停止工作，自動回到零位。

6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。

九、使用條件

環境溫度：-10--40℃

海拔高度：<1000M

相對濕度：<85%

使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

十、簡要的故障排除

十一、注意事項

為了您和設備的安全，請操作人員仔細閱讀以下內容:

1.試驗時機殼必須可靠接地。

2.試驗時不允許不相干的物品堆放在設備面板上和周圍。

3.開機前請檢查電源電壓。

4.更換保險管和配件時，請使用與本儀器相同的型號。

5.本儀器注意防潮、防油污。

6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

7.開機前請檢查輸出旋鈕是否在零位。

十二、保養、維修

1.驗證設備的可用性

儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。

2.設備的保養

每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。

3.保險管的更換方法

把柜內保險座打開抽出保險絲，進行更換。

4.運輸

設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，面板應朝上。

5.貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
