一、概述

操作臺（或稱控制臺）是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。本產品符合電力行業標準:DL/T848.2-2004。

二、主要特點

本系列產品具有外形美觀、體積小、重量輕、操作簡單、使用維修方便等特點。

本系列操作臺是由接觸式調壓器及控制、保護、測量、信號電路組成。通過接入220V/380V工頻電源，調節調壓器的輸出電壓（即試驗變壓器的輸入電壓）取得所需要的試驗高電壓（被試品的耐壓值）。

三、技術參數

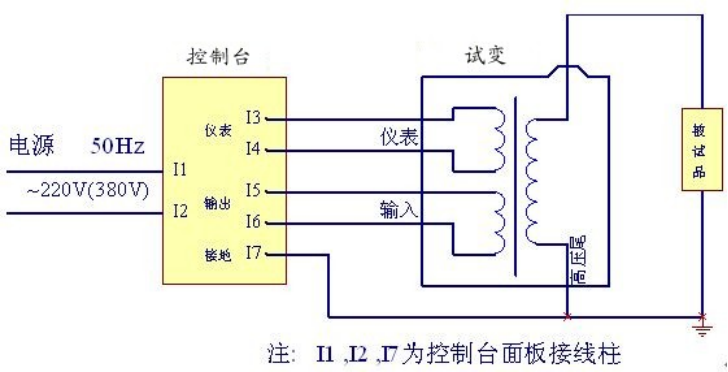

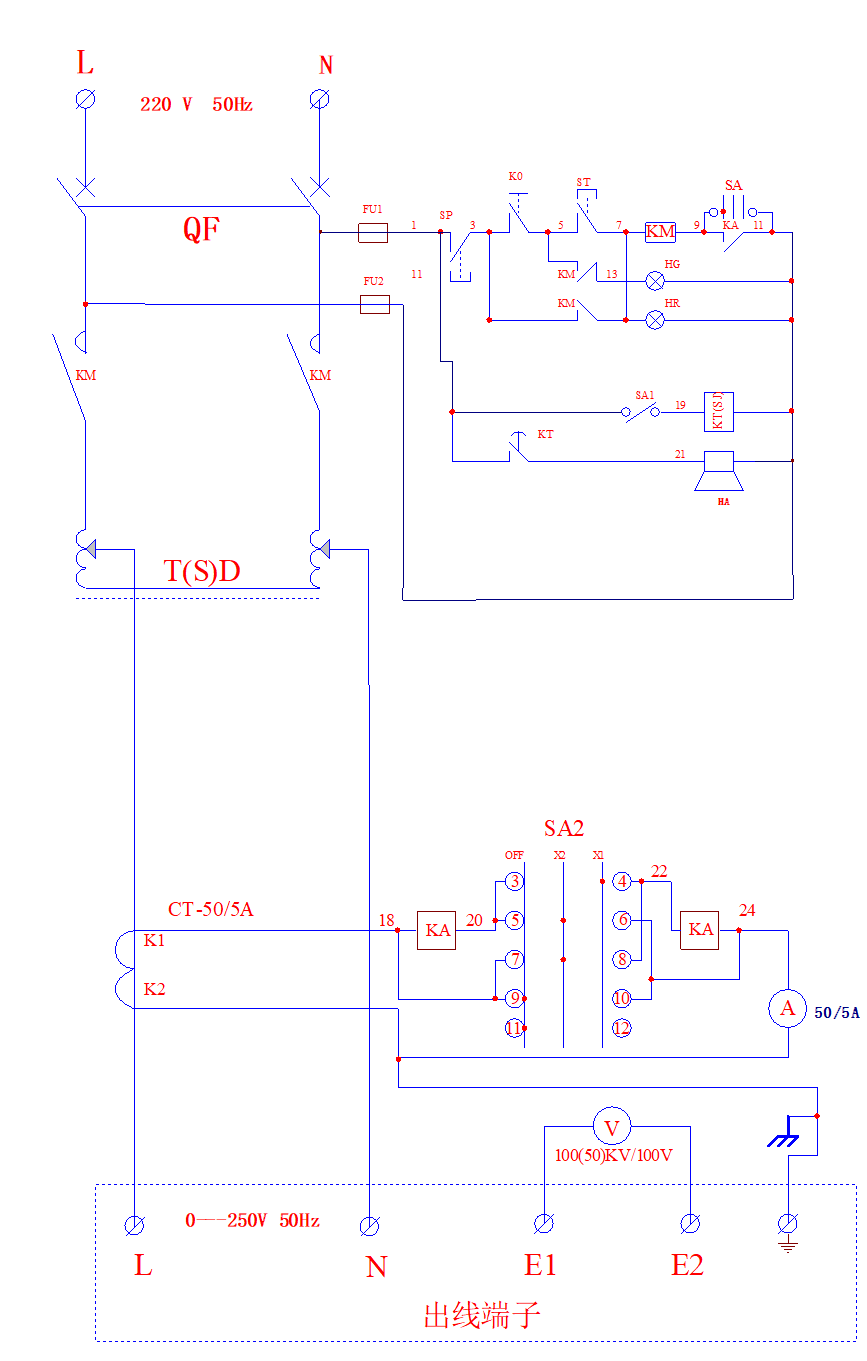

四、與高壓試驗變壓器接線示意圖

五、操作說明

1．按圖所示的接線方式將操作臺與試變連接起來，注意不要忘記接地線。仔細檢查后，即可通電試驗。

2．接通電源，將調壓器手輪旋至零位處，零位開關合上，電源指示燈亮（表示調壓器輸出為零）。

3．按下啟動按鈕，接觸器吸合，調壓器受電，同時電源指示燈滅，工作指示燈亮。

4．順時針緩慢均勻地旋轉調壓器手輪，并密切注視電壓表讀數，當升到所需電壓值時應停止旋轉手輪，打開計時開關，時間繼電器開始計時，試驗到所需的時間后，臺內發出報警聲，提示試驗時間已到。及時反向旋轉手輪，直到調壓器回至零位。

5．試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，電源指示燈亮。

6．本裝置設有過流保護，根據被試品正常試驗所需的過流值用轉換開關選擇過流繼電器。繼電器出廠時按額定值的80%整定，使用小負載時，應根據負載電流重新整定，確保設備安全。被試品在升壓過程中，如發生擊穿短路過流時，過流繼電器動作，電源被切除，說明產品不合格，此時應將調壓器旋至零位。

六、使用與維護

1．開箱時應檢查設備的完好與否；特別是接線端子是否松動，調壓器的碳刷與調壓器表面是否接觸良好。

2．嚴格按操作程序操作，在使用前請仔細閱讀說明書。

3．長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。

補充說明：

過流動作設定值=過流繼電器刻度盤讀數×K

其中K為電流倍率轉換/切除（-SA）開關的狀態值，分別為1、2、∞，開關處于×1、×2位置的K值分別為1、2，切除位置為+∞（一般不使用“+∞”檔），因為這樣會使變壓器失去過流保護而導致設備損壞。

七、配件清單

1．連接線                1套（5根）

2. 電源線       1根

3．使用說明書               1份

4．產品合格證 /保修卡        1份

八、售后服務

本公司產品保修一年，三年維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
