一、 概述

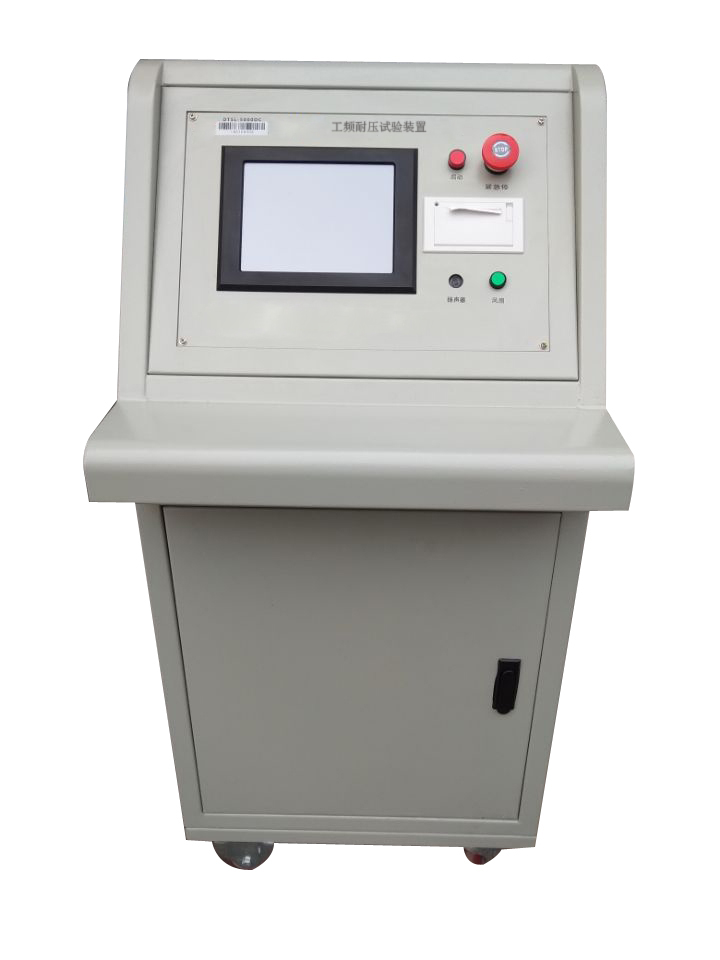

TCWJH智能控制臺是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。本產品符合電力行業標準:DL/T848.2-2004。該裝置主要由電動調壓器、試驗變壓器、微電腦測控單元、微型打印機、及大屏幕真彩觸摸屏組成。

二、 工作原理

以微電腦測控單元為核心，通過自動或手動工作方式，控制電動調壓器的輸出電壓，經過高壓試驗變壓器產生高壓電壓，然后將高壓電壓施加到被試品上產生測試電流，在持續規定的時間內，檢驗測試電流是否超標以判斷被試品是否合格。

三、 主要功能及特點

¨ 專業高壓試驗裝置，微電腦智能化測量及控制，確保高精度、高可靠各項性能

¨ 8寸大屏幕真彩觸摸屏，中文人機界面，顯示美觀全面，操作簡單方便

¨ 具有全自動和手動測試方式，可自動升壓、自動計時、自動回零、自動保護、自動存儲結果等功能

¨ 可任意設定輸出電壓、保護電流、耐壓時間、及升壓速度（調速功能需用戶定制）

¨ 具有交直流轉換、抽頭或串級轉換功能（此功能需用戶定制）

¨ 具有智能調壓算法，臨近目標電壓時自動逐步逼近，確保不過壓、保護被試品

¨ 具有零位啟動聯鎖、接地聯鎖、門控安全聯鎖功能，確保操作人員安全

¨ 可自動捕捉峰值電壓、電流，便于做擊穿試驗

¨ 試驗結果自動保存，可隨時查看和打印,可以定制與PC機聯機接口

¨ 保護功能完善，具有輸入輸出電壓電流多重保護，并發出聲光報警

四、 主要技術參數

¨ 供電電源：AC 220V或380V±10%，50Hz

¨ 電壓分辨率：0.01-0.1kV

¨ 電流分辨率：0.001-0.1mA

¨ 測量精度：0.2-1%

¨ 人機界面：大屏幕真彩觸摸屏操作及顯示

¨ 測試方式：自動或手動測試

¨ 計時方式：按設定時間，自動或手動計時

¨ 計時范圍：0~65535S

¨ 環境溫度：0~40^oC

¨ 環境濕度：RH < 90%（無凝結水）

五、 設備部件說明

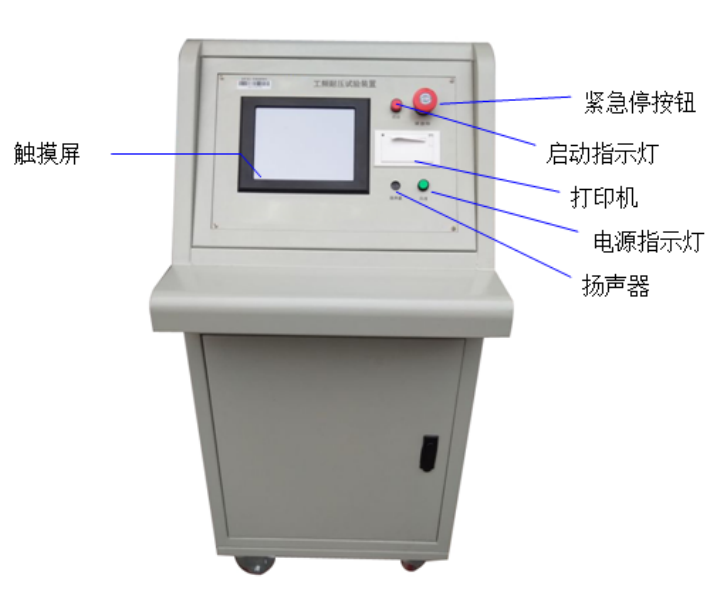

                                   正面圖

                             背面圖

電源總開關：用于接通和切斷設備輸入電源，或在設備過流保護時自動切斷電源。

緊急停按鈕：用于緊急情況下切斷高壓輸出（按下后切斷，向右旋轉恢復）。

聯鎖輸入端口：用于連接聯鎖開關，當聯鎖開關閉合時允許高壓輸出。

RS-232端口：用于傳輸測試數據。

啟動指示燈：在高壓啟動后點亮。

觸摸屏：為人機界面，用于數據顯示及人員操作。

升壓指示燈：正在升壓時點亮。  過流指示燈：在發生保護動作時點亮。

降壓指示燈：正在降壓時點亮。  允許指示燈：當聯鎖開關閉合時點亮。

自動指示燈：正自動方式時點亮。 接地指示燈：當接地良好時點亮。

六、 操作說明

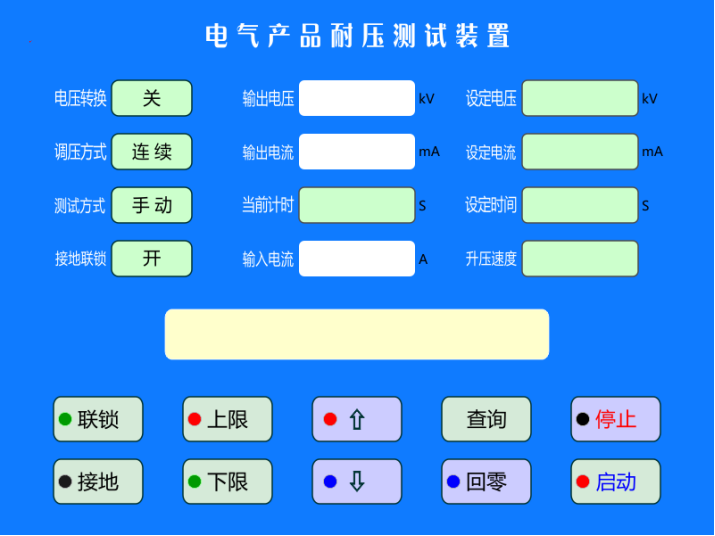

觸屏主界面說明

電壓轉換按鈕及顯示：用于切換抽頭或串級電壓、或AC/DC轉換（此功能須用戶定制后才能生效，否則固定為“關”）。

調壓方式按鈕及顯示：用于選擇“沖擊”或“連續”調壓方式（此功能須用戶訂貨時指定，否則固定為“連續”，即只能從零位時啟動高壓）。

測試方式按鈕及顯示：用于切換“自動”或“手動”測試方式，并顯示對應狀態。

接地聯鎖按鈕及顯示：用于打開或關閉接地聯鎖功能（此功能須用戶訂貨時指定，否則固定為“開”，即只有接地良好時方能啟動高壓）。

輸出電壓窗口：用于實時顯示當前的輸出電壓。

輸出電流窗口：用于實時顯示當前的試品電流。

當前計時按鈕及顯示：用于顯示耐壓計時，并在手動方式時打開或關閉計時器。

輸入電流窗口：用于實時顯示高壓變壓器的輸入電流，作為參考和過流保護。

設定電壓按鈕及顯示：用于設定輸出電壓，并顯示設定值。

設定電流按鈕及顯示：用于設定保護門限電流，并顯示設定值。

設定時間按鈕及顯示：用于設定耐壓時間，并顯示設定值。

升壓速度按鈕及顯示：用于設定升壓速度，并顯示設定值（此功能須用戶定制后才能生效）。

聯鎖指示燈：用于指示聯鎖開關的狀態，當聯鎖開關閉合時點亮，否則熄滅。

接地指示燈：用于指示設備的接地狀態，當接地良好時點亮，否則熄滅。

上限指示燈：用于指示調壓器上限位狀態。當調壓器處于上限時閃爍，否則熄滅。

下限指示燈：用于指示調壓器的零位狀態。當調壓器處于零位時點亮，否則熄滅。

升壓按鈕及指示：用于手動升壓及升壓指示。當調壓器正在升壓時點亮，否則熄滅。

降壓按鈕及指示：用于手動降壓及降壓指示。當調壓器正在降壓時點亮，否則熄滅。

回零按鈕及指示：用于手動回零及回零指示。當調壓器正在回零時點亮，否則熄滅。

啟動按鈕及指示：用于啟動電壓輸出，啟動成功后指示燈點亮，否則熄滅。

停止按鈕及指示：用于中止電壓輸出及調壓器動作（升、降、回零），及停止狀態指示。停止后指示燈點亮，否則熄滅。

查詢按鈕：用于查看或打印試驗結果。只有在停止狀態下才能查看。

啟動條件

1）聯鎖開關未閉合時（門控指示燈不亮）不能啟動。

2）當接地聯鎖功能打開時，設備未接地（接地指示燈不亮）不能啟動。

4）當調壓方式為“連續”時，調壓器不在零位（下限指示燈不亮）不能啟動。

3）調壓器處于上限位（上限指示燈點亮）不能啟動。

5）調壓器正在回零時（回零指示燈點亮）不能啟動。

6）設定數據為零時（設定電壓、電流、時間、或速度為零）不能啟動。

設定操作

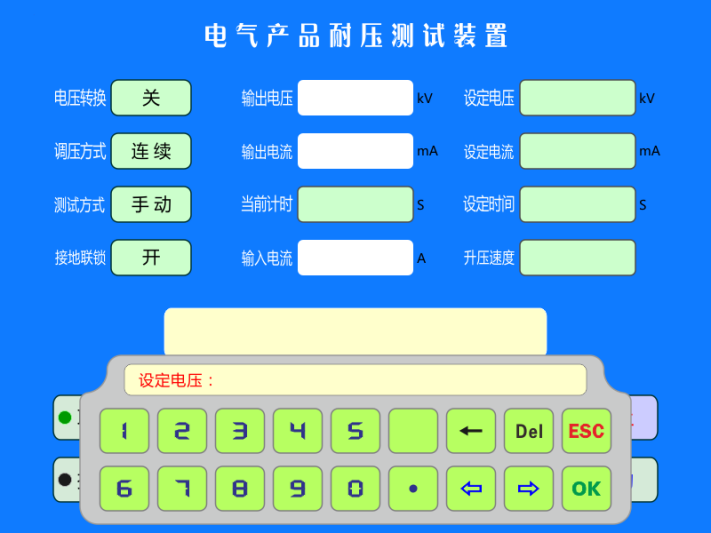

在主界面上，點擊設定電壓、設定電流、設定時間、或升壓速度窗口，可分別設定目標電壓、保護電流、耐壓時間、或升壓速度值。設定時會彈出對應的輸入鍵盤，如下圖所示：

在輸入過程中，如若輸錯，可按? e鍵移動插入光標位置，或按← Del鍵進行刪除，輸入正確后按OK鍵認可。若按ESC鍵則取消鍵盤輸入，輸入數據無效。

設定電壓：是輸出電壓的目標值。當輸出電壓到達目標電壓時，在自動方式下將自動開始計時。目標電壓的設定范圍不能超出額定電壓值，否則將不會認可，若設置為零將會禁止啟動輸出。

設定電流：是試品電流的保護門限值。當輸出電流超出門限時，將自動切斷高壓輸出、并自動回零，同時發出報警。保護電流的設定范圍不能超出額定電流值，否則將不會認可，若設置為零將會禁止啟動輸出。

設定時間：是耐壓的持續時間。當計時時間到達設定時，將自動回零，然后切斷輸出電壓。設定時間最大為65535S，超過此值將不會認可，若設置為零將禁止啟動輸出。

升壓速度：是連續升壓的速度等級，最大255級，超過范圍將不會認可，若設置為零將禁止啟動輸出。（此功能須用戶定制后才能設定）

手動測試過程

（1） 檢查啟動條件是否滿足。（參看1.2啟動條件）

（2） 檢查設定值是否正確，否則應輸入正確的值（設定方法見1.3 設定操作）。

（3） 查看測試方式是否為“手動”，否則應點擊“測試方式”切換為“手動”。

（4） 點擊“啟動”按鈕啟動電壓輸出，然后啟動指示燈和高壓指示燈點亮。

（5） 按住?按鈕持續升壓，當接近目標電壓時松開，然后再按?或ò按鈕數次，使電壓達到目標值，然后點擊“計時窗口”開始計時。

（6） 在計時期間，可重復點擊“計時窗口”關閉計時或重新計時。

（7） 當計時時間到達設定值，將會自動回零，然后自動切斷電壓輸出，試驗即告完成。

（8） 在試驗期間，若發生試品電流超限或擊穿，將自動切斷電壓輸出，然后自動回零，試驗也告完成。

（9） 在試驗過程中，應密切留意設備及試品情況，如果發生緊急狀態，應立即按緊急停切斷電壓輸出。

（10） 在試驗過程中，如發生過流、過壓、門被打開、或接地線脫落，將會自動切斷電壓輸出，試驗被中止。

（11） 在試驗過程中，可隨時按“停止”按鈕切斷電壓輸出，試驗被人為中止。

（12） 試驗完畢，系統將顯示測試結果界面，見“1.6 測試結果”。

自動測試過程

（1） 檢查啟動條件是否滿足。（參看1.2 啟動條件）

（2） 檢查設定值是否正確，否則應輸入正確的值（設定方法見1.3 設定操作）。

（3） 查看測試方式是否為“自動”，否則應點擊“測試方式”切換為“自動”。

（4） 點擊“啟動”按鈕啟動電壓輸出，然后啟動指示燈和高壓指示燈點亮。

（5） 系統自動調整電壓輸出，使其達到設定值，然后自動開始計時。

（6） 當計時時間到達設定值，將會自動回零，然后自動切斷電壓輸出，試驗即告完成。

（7） 在試驗期間，若發生試品電流超限或擊穿，將自動切斷電壓輸出，然后自動回零，試驗也告完成。

（8） 在試驗過程中，應密切留意設備及試品情況，如果發生緊急狀態，應立即按緊急停切斷電壓輸出。

（9） 在試驗過程中，如發生過流、過壓、門被打開、或接地線脫落，將會自動切斷電壓輸出，試驗被中止。

（10） 在試驗過程中，可隨時按“停止”按鈕切斷電壓輸出，試驗被人為中止。

（11） 試驗完畢，系統將顯示測試結果界面，見“1.6 測試結果”。

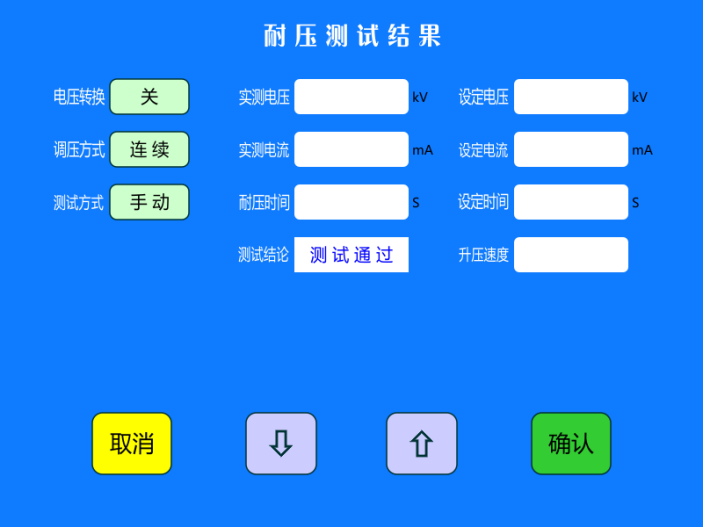

測試結果

在測試完畢后，系統將自動顯示測試結果界面?；蛘咴谕C狀態下，點擊“查詢”按鈕進入測試結果界面，但若無試驗記錄則不能顯示測試結果界面。

抽頭/串級窗口：顯示測試時采用的抽頭或串級是高電壓還是低電壓。

輸出類型窗口：顯示測試時是交流電壓還是直流電壓。

測試方式窗口：顯示測試時采用的測試方式，自動或手動。

實測電壓窗口：顯示測試時的實際輸出電壓。

實測電流窗口：顯示測試時的試品實際電流。

耐壓時間窗口：顯示測試時實際的耐壓時間。

設定電壓窗口：顯示測試時的設定電壓。

設定電流窗口：顯示測試時設定的試品門限電流。

設定時間窗口：顯示測試時設定的耐壓時間。

升壓速度窗口：顯示測試時設定的升壓速度。

取消按鈕：用于返回到測試主界面。

打印按鈕：用于打印測試結果，打印完畢后自動返回測試主界面。

七、 操作注意事項

1．開箱時應檢查設備的完好與否；特別是接線端子是否松動，調壓器的碳刷與調壓器表面是否接觸良好。

2．嚴格按操作程序操作，在使用前請仔細閱讀說明書。

3．長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。

4.該設備應存放在通風、干燥、無腐蝕性氣體的地方。

八、 運輸、貯存

■運輸

設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，面板應朝上。

■貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

九、 開箱及檢查

■開箱注意事項

開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。

■檢查內容

開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

十、 裝箱清單

1、控制臺         1臺

2、連接線       1套

3、產品說明書         1本

4、產品合格證/保修卡      1份

十一、 售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
