一、概述

本產品是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。

二、結構及面板布置示意圖

本設備為箱式結構，箱體為鋁合金機箱，所有電器元件均裝在骨架上，面板上有電源連接電纜，便于安裝和維修。

本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。

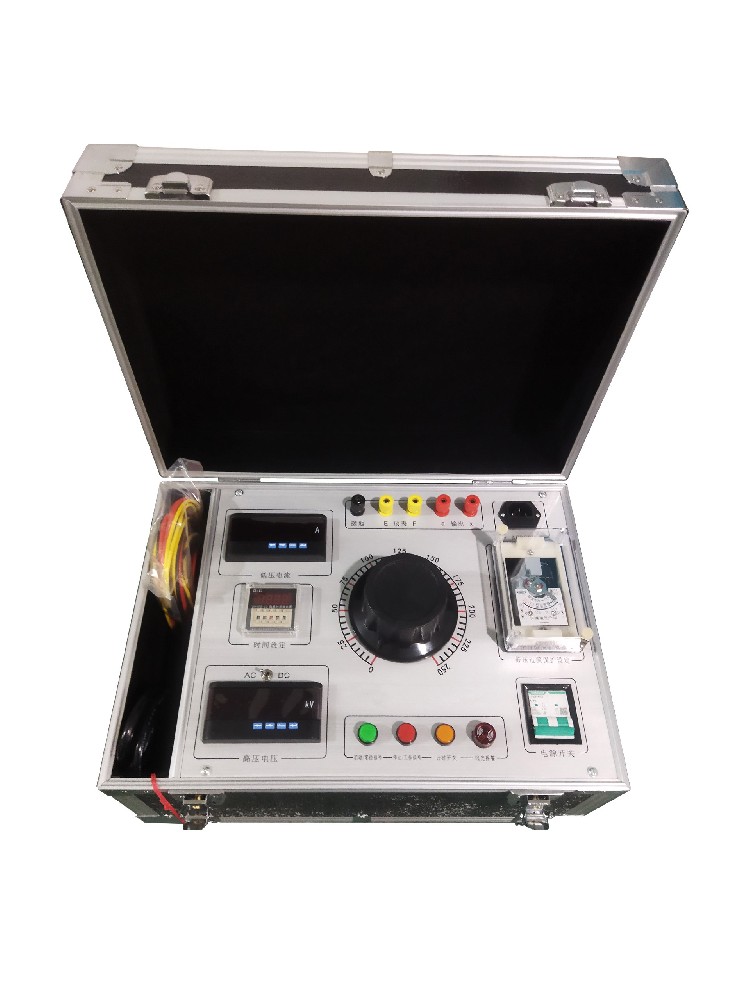

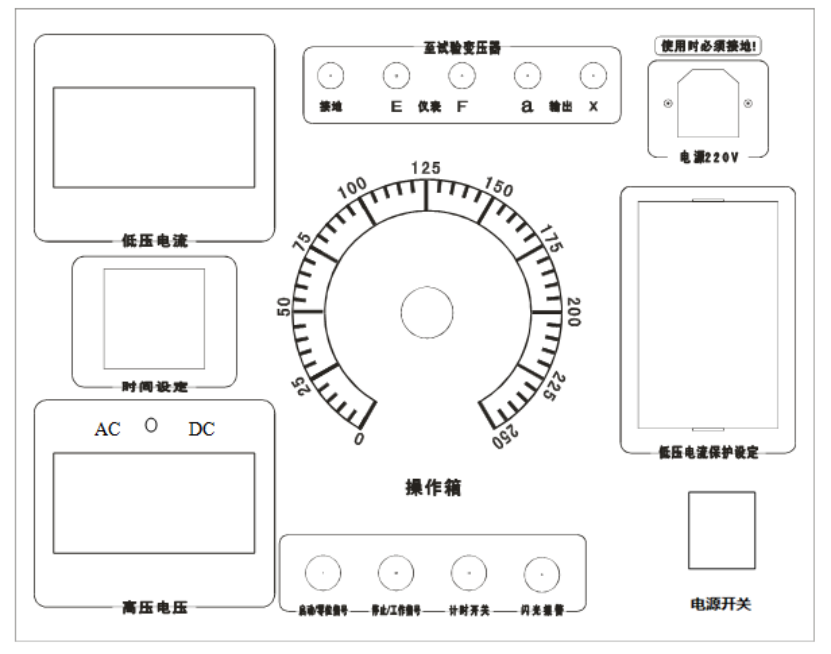

面板元件布置如下、原理圖附后。

三、使用條件

1. 溫    度：0℃～40℃

2. 海拔高度：<1000m

3. 相對溫度：<85%

4. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。

四、使用方法

1. 按照試驗要求將操作箱、變壓器、被試品連接好。

2. 按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器（-KA）及時間繼電器（-KT）的動作值。

3. 插上電源插頭，將調壓器手柄旋到零位，綠燈（-HG）亮，可進行試驗操作，操作時不要靠近變壓器，以免發生危險。

4. 以上所有工作完成后，表示可以送電操作。按下啟動按鈕（-ST），一次主回路（-KM）吸合，調壓器受電。順時針旋轉調壓器手柄，調壓器升壓。此時零位燈（-HY）滅，工作指示燈（-HR）亮。密切注意電壓表（-PV）的指示，當升到被試品規定的耐壓值時，按下計時按鈕（-ST2）并注意被試品的情況。

5. 當耐壓計時到時，操作箱自動發出報警聲，此時應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（-SP）和計時按鈕（-ST2），紅燈滅，黃燈亮。試驗完畢。

6. 在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（-KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。

電壓表的顯示有交流和直流二種輸出方式，如果試驗變壓器是交直流型的，做交流耐壓時請將鈕子開關撥至AC檔，做直流耐壓時撥至DC檔。

交流型試驗變壓器所配套的控制部分無此轉換開關，電壓表的顯示為交流電壓，

五、操作注意事項

1. 開箱時應檢查有否運輸損壞。

2. 使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。

3. 嚴格按操作程序操作，在使用前請仔細閱讀說明書。

4. 長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。

5. 該設備應存放在通風、干燥、無腐蝕性氣體的地方。

九、常見的故障及原因

十、運輸、貯存

■運輸

設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，面板應朝上。

■貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

十一、開箱及檢查

■開箱注意事項

開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。

■檢查內容

開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

六、裝箱清單

1. 操作（控制）箱        1臺

2. 電源線       1根

3. 連接線（5根）     1套

4. 產品說明書         1本

5. 產品合格證/保修卡       1份

七、售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。

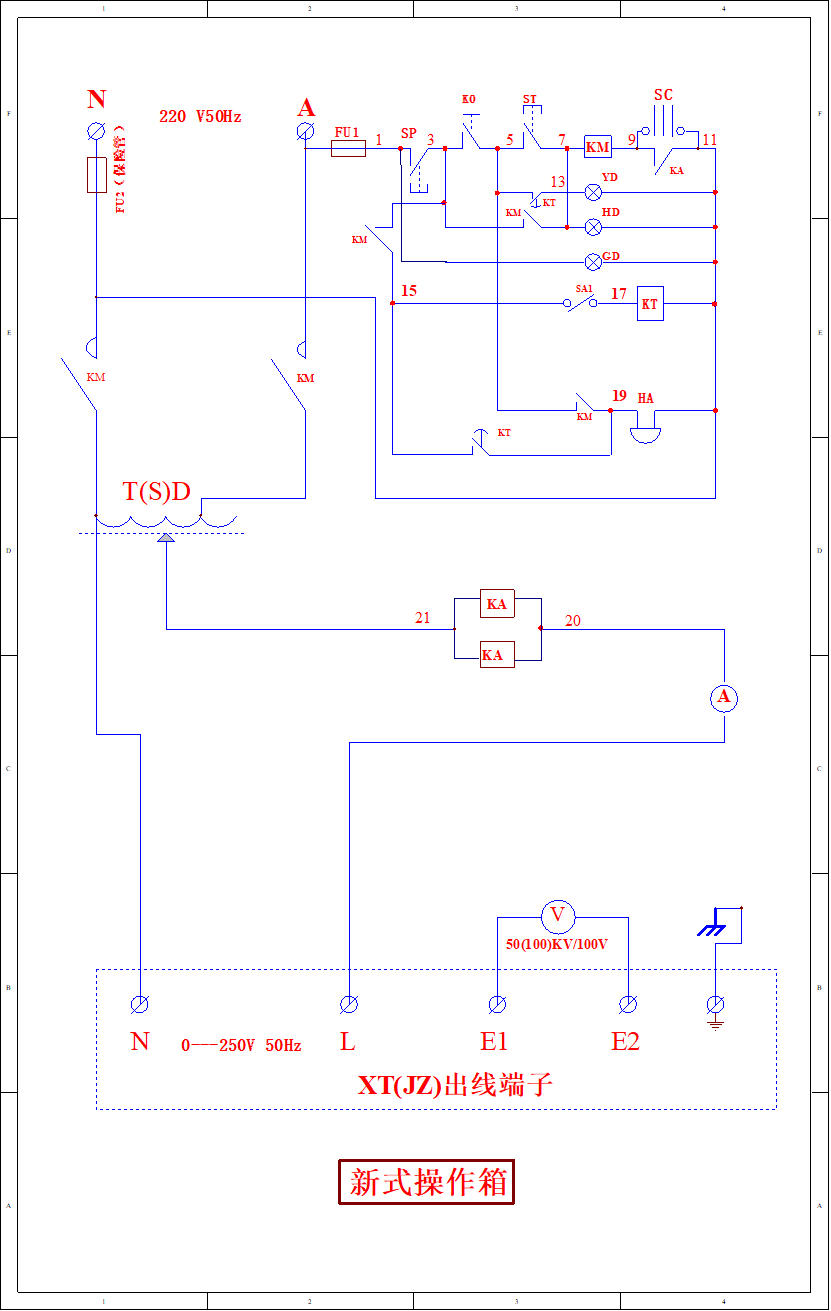

八、電氣原理圖：附后
