一、概述
試驗變壓器(下稱試變)又稱升壓器,它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量承受過電壓的能力。
產品符合標準 DL/848.2~2004工頻耐壓試驗裝置,此標準由武漢市得福電氣有限公司參與制定。

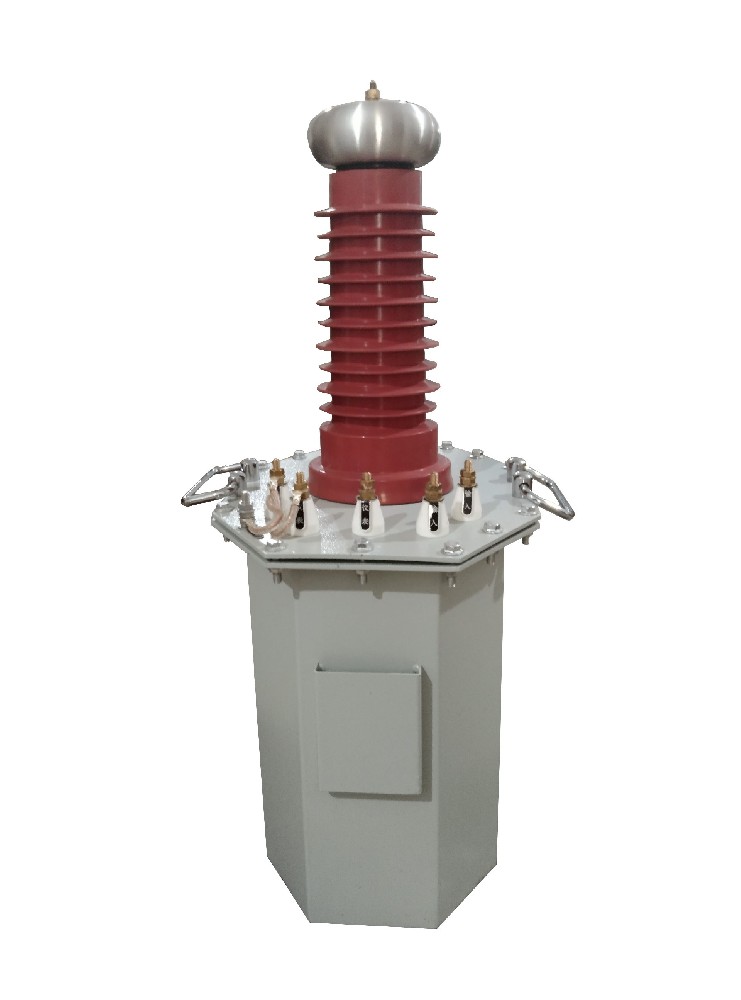

二、結構
交流型試驗變壓器、交直流兩用輕型高壓試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式,低壓線圈在內,高壓線圈在外;這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。具有體積小、重量輕、外形美觀、移動方便等優點。
其外部結構圖見圖 1,內部結構圖見圖 2。

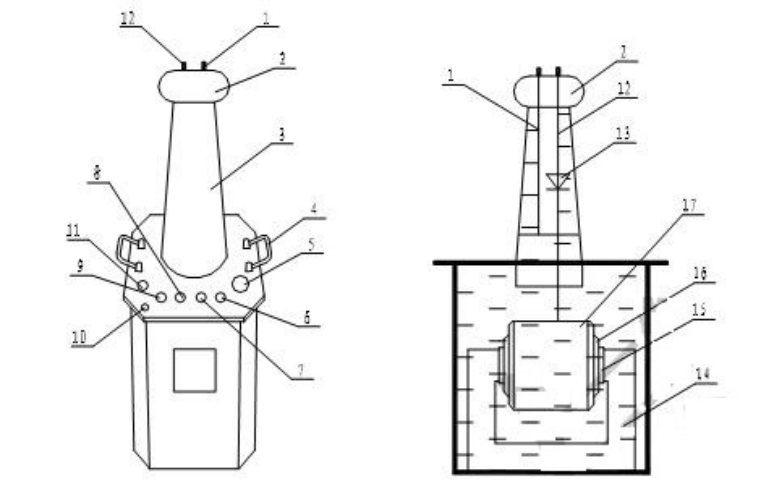

圖1:外部結構圖 圖2:內部結構圖
1-短路桿 D 2-均壓球 3-高壓套管
4-變壓器提手 5-油閥 6~7-電壓輸入a、x
8~9-測量端子E、F 10-變壓器外殼接地端 11-高壓尾X
12-高壓輸出A 13-高壓硅堆 14-變壓器油
15-鐵芯 16-低壓繞組 17-高壓繞組
在試驗變壓器中,a、x 為低壓輸入端子,E、F 為儀表測量端子, A、X為高壓輸出。交流系列中無高壓硅堆。
三、工作原理
用工頻AC220V(10KVA以上用380V)電源接入控制箱(臺)(為試驗變壓器配套設備,詳細資料請見控制箱(臺)使用說明書),經自耦調壓器調節0~220V/380V電壓輸入到YDJ(TDM)試驗變壓器初級繞組。根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓,其中幅值是工頻高壓有效值的倍。
本系列產品分為三大類:交流型(YDJ)、交直流兩用型(TDM),同時可將帶有200V抽頭的試驗變壓器連接成串激式試驗變壓器。
四、技術參數
1.交流(YDJ)試變技術參數
容量 (KVA) | 高壓輸出 電壓(KV) | 高壓輸出 電流(mA) | 低壓輸入 | 變比 | 溫升℃ 30分鐘 | |
V | A | |||||
1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
3 | 50 | 60 | 200 | 15 | 500 | 10 |
5 | 50 | 100 | 200 | 25 | 500 | 10 |
10 | 50 | 200 | 200 | 50 | 500 | 10 |
20 | 50 | 400 | 400 | 50 | 500 | 10 |
30 | 50 | 600 | 400 | 75 | 500 | 10 |
40 | 50 | 800 | 400 | 100 | 500 | 10 |
50 | 50 | 1000 | 400 | 125 | 500 | 10 |
5 | 100 | 50 | 200 | 25 | 1000 | 10 |
10 | 100 | 100 | 200 | 50 | 1000 | 10 |
20 | 100 | 200 | 400 | 50 | 1000 | 10 |
30 | 100 | 300 | 400 | 75 | 1000 | 10 |
40 | 100 | 400 | 400 | 100 | 1000 | 10 |
50 | 100 | 500 | 400 | 125 | 1000 | 10 |
100 | 100 | 100 | 400 | 250 | 1000 | 10 |
150 | 100 | 1500 | 400 | 375 | 1000 | 10 |
200 | 100 | 2000 | 400 | 500 | 1000 | 10 |
250 | 100 | 2500 | 400 | 625 | 1000 | 10 |
20 | 150 | 133 | 400 | 50 | 1500 | 10 |
30 | 150 | 200 | 400 | 75 | 1500 | 10 |
50 | 150 | 333 | 400 | 125 | 1500 | 10 |
100 | 150 | 666 | 400 | 250 | 1500 | 10 |
150 | 150 | 1000 | 400 | 375 | 1500 | 10 |
200 | 150 | 1333 | 400 | 500 | 1500 | 10 |
250 | 150 | 1666 | 400 | 625 | 1500 | 10 |
30 | 200 | 150 | 400 | 75 | 2000 | 10 |
50 | 200 | 250 | 400 | 125 | 2000 | 10 |
100 | 200 | 500 | 400 | 250 | 2000 | 10 |
150 | 200 | 750 | 400 | 375 | 2000 | 10 |
200 | 200 | 1000 | 400 | 500 | 2000 | 10 |
250 | 200 | 1250 | 400 | 625 | 2000 | 10 |
30 | 250 | 120 | 400 | 75 | 2500 | 10 |
50 | 250 | 200 | 400 | 125 | 2500 | 10 |
100 | 250 | 400 | 400 | 250 | 2500 | 10 |
150 | 250 | 600 | 400 | 375 | 2500 | 10 |
200 | 250 | 800 | 400 | 500 | 2500 | 10 |
250 | 250 | 1000 | 400 | 625 | 2500 | 10 |
注:100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。
2.交直流(TDM)試變技術參數:
容量 (KVA) | 高壓輸出KV(KV) | 高壓電流mA (mA) | 低壓輸入 | 變比 | 溫升℃ 30分鐘 | |||
AC | DC | AC | DC | 電壓V | 電流A | |||
1.5 | 50 | 70 | 30 | 30 | 200 | 7.5 | 500 | 10 |
3 | 50 | 70 | 60 | 60 | 200 | 15 | 500 | 10 |
5 | 50 | 70 | 100 | 100 | 200 | 25 | 500 | 10 |
10 | 50 | 70 | 200 | 200 | 200 | 50 | 500 | 10 |
20 | 50 | 70 | 400 | 200 | 400 | 50 | 500 | 10 |
30 | 50 | 70 | 600 | 200 | 400 | 75 | 500 | 10 |
40 | 50 | 70 | 800 | 200 | 400 | 100 | 500 | 10 |
50 | 50 | 70 | 1000 | 200 | 400 | 125 | 500 | 10 |
5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
10 | 100 | 140 | 100 | 100 | 200 | 50 | 1000 | 10 |
20 | 100 | 140 | 200 | 200 | 400 | 50 | 1000 | 10 |
30 | 100 | 140 | 300 | 200 | 400 | 75 | 1000 | 10 |
40 | 100 | 140 | 400 | 200 | 400 | 100 | 1000 | 10 |
50 | 100 | 140 | 500 | 200 | 400 | 125 | 1000 | 10 |
30 | 150 | 210 | 200 | 200 | 400 | 75 | 1500 | 10 |
50 | 150 | 210 | 333 | 200 | 400 | 125 | 1500 | 10 |
100 | 150 | 210 | 667 | 200 | 400 | 250 | 1500 | 10 |
五、使用條件
1. 溫 度:0℃~40℃
2. 海拔高度:<1000m
3. 相對溫度:<85%
4. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
六、試驗接線

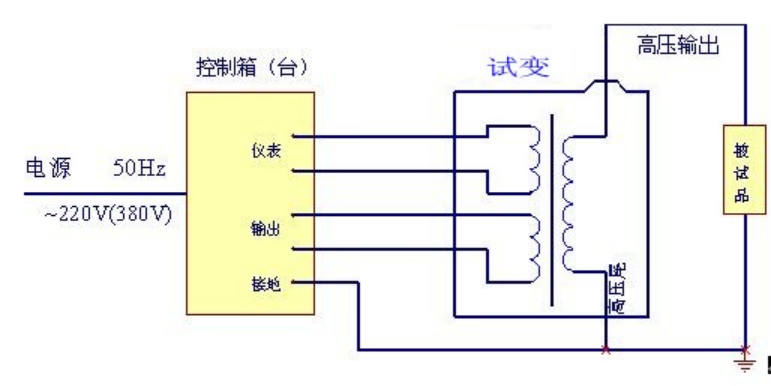

1. 交流(工頻)耐壓試驗接線示意圖
說明:做交流耐壓試驗時,既可使用交流試變,也可使用交直流試變。不過在使用交直流做交流耐壓試驗時,不必將高壓柱上的短路桿拉出來。

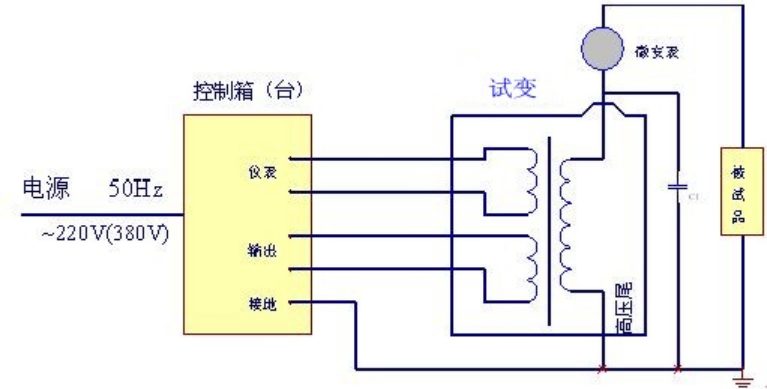

2. 直流泄漏與直流耐壓試驗接線示意圖
說明:
2.1 做直流泄漏與直流耐壓試驗時,只能使用交直流試驗變壓器,且在使用時必須將高壓柱上的短路桿拉出來。
2.2 做電纜耐壓不需另并電容,可用分壓器,分壓器更直觀,準確讀出高壓電壓值。
2.3 做直流泄漏時,微安表可直接讀出直流泄漏值。
2.4 直流泄漏完成后,可不拆線直接進行直流耐壓試驗。
2.5 做避雷器試驗時需加電容。
3. 串激組合試變接線
3.1 交流系列高壓試變,可將幾臺交流試驗變壓器通過適當的組合形成電壓極高的試驗變壓器。其原理是在交流試驗變壓器高壓繞組中繞激磁繞組,該繞組和后一級試變初級線圈參數相同。

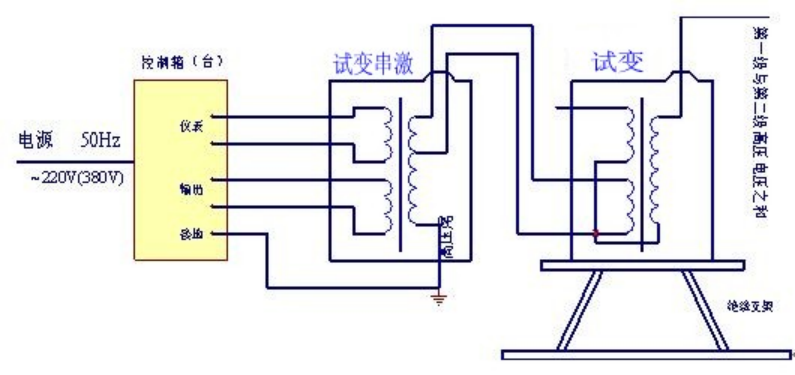

3.2 二臺試變串激接線示意圖

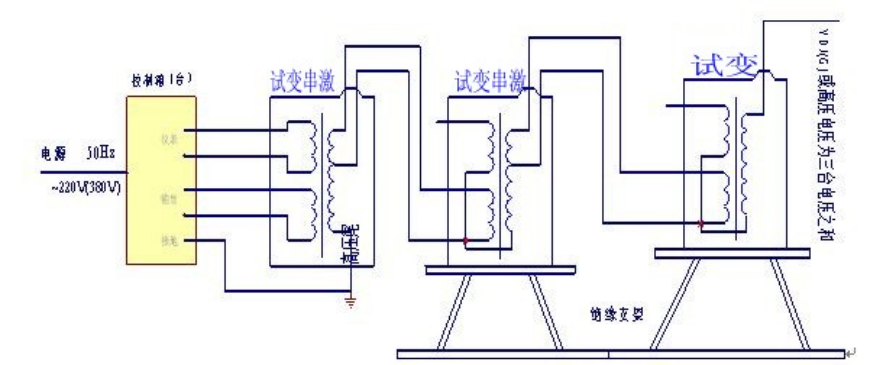

3、3 試驗變壓器串激接線示意圖
說明:
由控制箱(臺)供給第一級試變初級繞組電源,第一級高壓繞組尾端和外殼接地,首端則和第二級試變高壓尾端及外殼連接。由第一級串激抽頭供給第二級低壓繞組的激磁電源。同理可疊加第三級,則第三級試變輸出電壓即為三臺試變電壓的和,即u總=u1+u2+u3,同時三臺試變的容量滿足關系為s總=s3×3。
3.4 交直流試驗變壓器可組成直流串激試變,只是在交流串激后的最高電壓的那臺試變加2u的硅堆即可。
七、注意事項
1. 油浸式試驗變壓器運輸后需要靜置才能通電。
2. 試驗變壓器應和控制箱(臺)配套使用,有關如何使用控制箱(臺)請見《控制箱(臺)使用說明書》。
3. 本產品不得超過額定參數使用。除試驗必須外,決不允許全電壓通電或斷電。
4. 做容量較大試品試驗時,升壓一定要緩慢,防止試品的充電電流過大損壞設備。
5. 直流試驗應用屏蔽線,以消除雜散泄漏。試驗完后應用放電棒將儲藏的電荷放掉。
6. 高壓濾波電容末端接地線與保護地線(控制箱外殼)應可靠接地。
7. 高壓試驗現場應符合高壓試驗操作規程,注意設備和人身安全。
八、試驗變壓器的容量選擇
n 標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9
式中:Pn----標稱試驗變壓器容量(kVA)
Vn-----試驗變壓器的額定輸出高壓的有效值(kV)
K------安全系數。
K≥1,標稱電壓Vn≥1MV時,K=2,標稱電壓較低時,K值可取高一些。
Ct-----被試品的電容量(PF)
ω----角頻率,ω=2πf,f----試驗電源的頻率
n 被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:
n 簡單的橋式或懸式絕緣子幾十微法
n 簡單的分級套管100–1000PF
n 電壓互感器200–500PF
n 電力變壓器<1000kVA-1000PF
n >1000kVA1000–10000PF
n 高壓電力電纜和油浸紙絕緣250–300PF/m
n 氣體絕緣-60PF/m
n 封閉變電站,SF6氣體絕緣100–10000PF
n 對于不同的試驗電壓Vn,選擇不同的(適當的)安全系數K。以上列出不同的Vn所選用的K值供參考
n Vn=50–100kV K=4
n Vn=150–300kV K=3
n Vn>300kV K=2
n 運輸
設備需要運輸時,建議使用本公司儀器包裝木箱和減震物品,以免在運輸途中造成不必要的損壞,給您造成不必要的損失。
本產品運輸途中不得重擊、重壓,不可傾斜、倒置。
n 貯存
設備應放置在干燥無塵、通風無腐蝕性氣體、無陽光直射的室內。設備貯存時,不得重擊、重壓,不可傾斜、倒置。并在設備的底部墊防潮物品,防止設備受潮。
n 開箱注意事項
開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打,以免損壞設備。開箱取出設備,并保留設備外包裝和減震物品,既方便了您今后在運輸和貯存時使用,又起到了環保節能的作用。
n 檢查內容
開箱后取出設備,依照裝箱單清點設備和配件。如發現短少,請立即與本公司聯系,我公司將及時為您提供服務。
十一、裝箱清單
1. 試驗變壓器 1臺
2. 產品說明書 1份
3. 出廠試驗報告 1份
4. 產品合格證/保修卡 1份
十二、售后服務
本公司產品保修一年,終身維修,一年內產品質量出現問題,請及時與我公司聯系,公司負責免費維修,超過一年,按成本收取少量費用。
