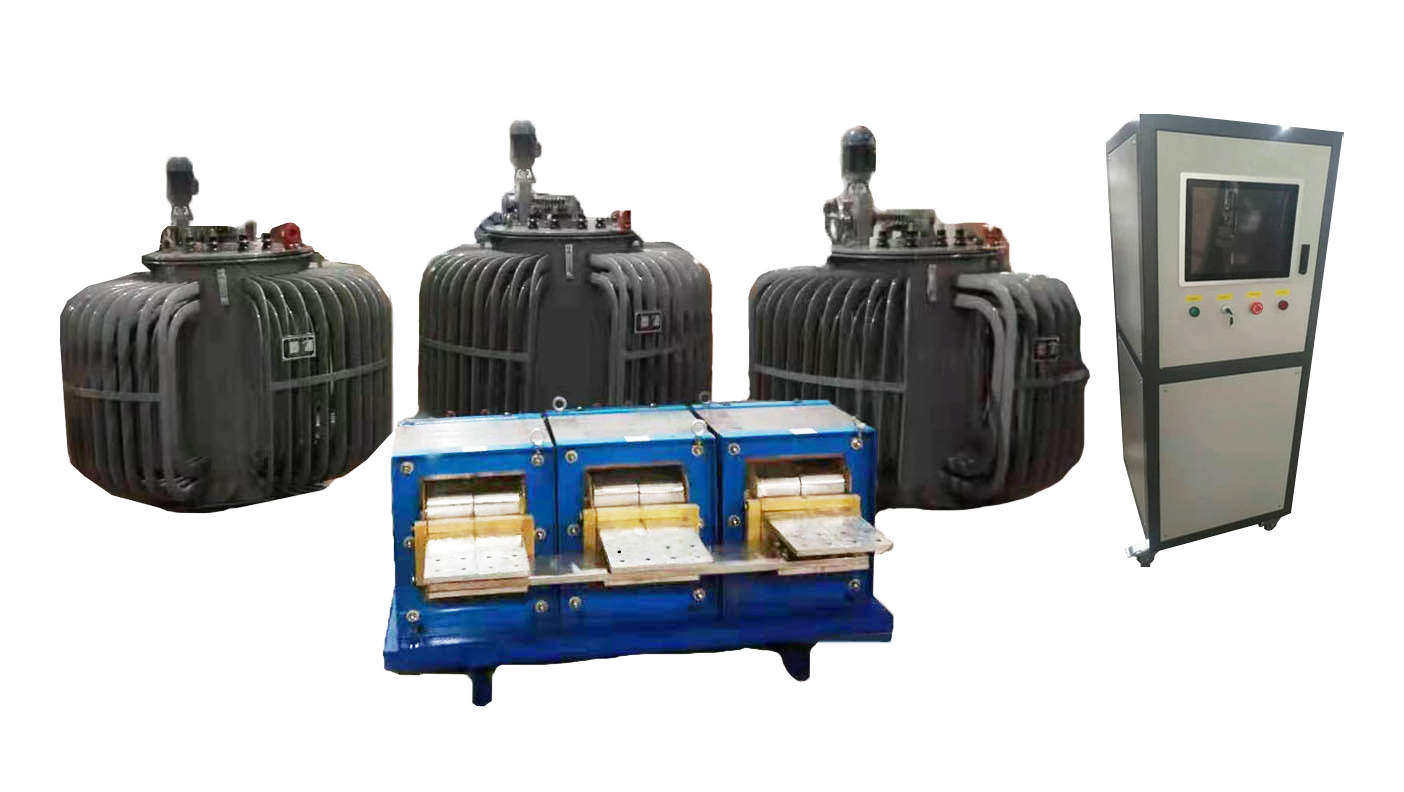

6000A三相大電流軟件使用說明
操作臺能測試配網系統開關柜、環網柜、電纜分支箱、斷路器、負荷開關、隔離開關、柱上開關等大電流開關節點設備的溫升試驗及工頻耐壓測量,其中滿足母線電纜6000A、開關柜最大6000A、斷路器6000A、負荷開關6000A、隔離開關6000A、柱上開關6000A的大電流溫升試驗(也可以按照技術要求定制)。
測試系統由大功率升流設備對式品進行通流試驗,多路溫度巡檢儀對設備監測點實時監控并記錄溫度的曲線。溫度巡檢儀將數據匯總至程控軟件,進行數據的保存、打印、查詢等功能。
工控計算機通過串口控制各個功能模塊的協調工作并讀取測量結果,所有測量過程可在計算機上操控完成,實時工作狀態、實時數據、接線方式等自動進行試驗,試驗數據手動或自動完成存儲,最終可完成試驗報告的編輯、打印和管理工作。
母線、開關柜及開關的大電流溫升試驗;
序號 | 設 備 名 稱 | 型 號 | 數量 |
01 | (6000A大電流溫升試驗) | 6000A | 壹臺 |
分項 | 工控機 | 研華IPC-610L | 壹臺 |
顯示器(含支架) | 三星曲屏 | 壹臺 | |
開關綜合測試系統軟件v1.0 | 壹套 | ||
02 | 一體化控制單元 (長600×寬1500×高500mm) | 壹臺 | |
分項 | PLC控制柜及通訊模塊 | 西門子S7-200CN及控制單元 | |
輔助控制單元 | 主電源、調壓器的啟停、電壓的升降、及精密互感器的換擋、保護等 | ||
03 | 單相油浸式調壓器 | 容量:100KVA 輸入電壓:380V 輸出電壓:0-650V | 叁臺 |
05 | 單相大電流變壓器 | 容量:100KVA 輸入電壓:400V 輸出電壓:10V-6000A | 叁臺 |
06 | 電流取樣裝置 | 6000A電流互感器, 精度:0.5級 | 叁只 |
07 | 大電流的輸出電流線及測試線 | 每一根承載電流2500A, 長度3米 (說明:大電流輸出A-B-C,每一相4根分流) | 12根 |
08 | 多路溫度巡檢儀 | 40通道 | 壹臺 |
熱電偶 | 40個溫度通道,T型熱電偶,美國OMEGA | 40根 |
1.低壓電源分配柜及PLC柜
1.1 參考標準:
GB 50054-95 《低壓配電設計規范》
GB 50055-93 《通用用電設備配電設計規范》
GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》
1.2 容 量:300KVA
1.3 電 壓:三相四線380V
1.4 電源部分內置250A/380V手動式斷路器1臺、250/5A、0.5級電流互感器三支、過流保護繼電器三塊及相對應的指示燈等。
測量部分用3只電流互感器。
1.6 數 量:1臺
1.7 體 積:
2.三相6000A大電流發生器
2.1 參考標準:
JB/T9641—1999 《試驗變壓器》
GB/T10228—1997 《干式電力變壓器技術參數和要求》
2.2 容 量:100KVA
2.3 輸入額定電壓:0~400V
2.4 輸入額定電流:250A
2.5 輸出額定電壓:0~10V(相電壓)
2.6 輸出額定電流:6000A
2.7 頻 率:50Hz、正弦波
2.8 阻抗電壓:單相時≤8%,三相時≤12%
2.9 空載電流:≤1.5%
2.10 絕緣等級:F
2.11 使用條件:戶內式
2.12 運行方式:能滿足6000A時允許8小時長期運行,可以單臺使用,也可以三臺組成三相后使用。
2.13 形式及冷卻方式:干式風冷 (帶風機)
2.14 數 量:一臺
3. 單相感應式調壓器

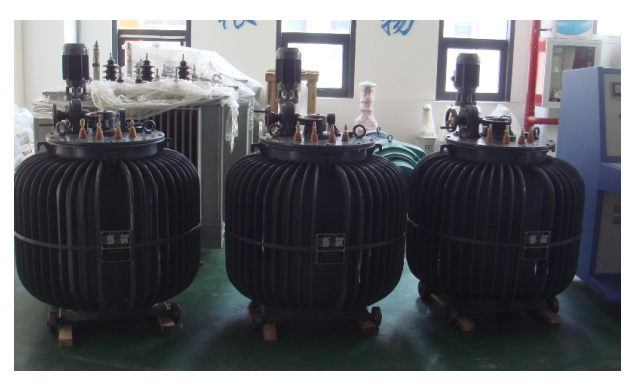

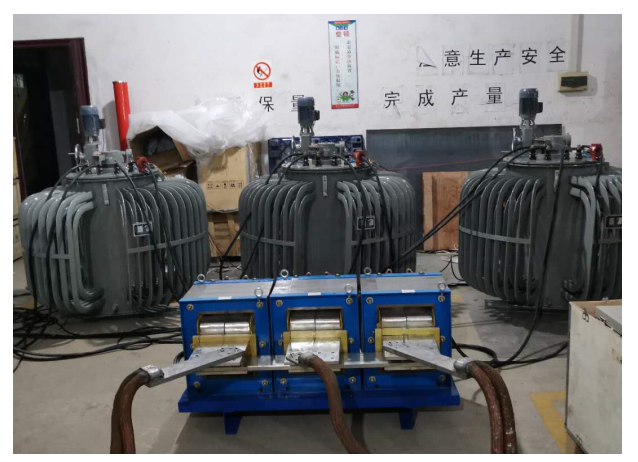

〖產品外形圖,以實物為準〗
3.1單相感應式調壓器
3.1.1 參考標準:
JB/T 10093-2000 《感應調壓器》
JB/T 10090-2001 《感應自動調壓器》
JB/T 10317-2002 《單相油浸式配電變壓器》
3.1.2 容 量:100KVA
3.1.3 輸入額定電壓:380V
3.1.4 輸入額定電流:264A
3.1.5 輸出額定電壓:20~650V
3.1.6 輸出額定電流:167.0A
3.1.7 頻 率:50Hz、正弦波
3.1.8 運行方式:長期運行
3.1.9 形式及冷卻方式:油冷
3.1.10 調壓器驅動方式:電機驅動調壓器正反轉
3.1.11 數 量:三臺

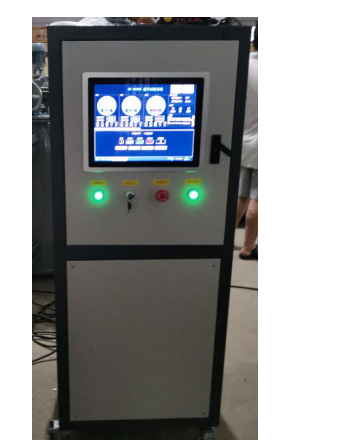

4.微機系統主控制臺
4.1 結構組成
4.1.1 驅動單元,控制調壓器電機正反運行調節大電流大??;
4.1.2 信號調理及采樣單元;
4.1.3 控制及數據分析單元,實現整個試驗過程,全自動化控制;
4.1.4 計算機軟件系統,全中文操作界面,設計人性化,便于操作。參數設定,電流、電壓、時間,系統狀態及提示信息等全部在軟件中完成。
4.2 產品特點
4.2.1 電流,電壓,試驗時間、狀態信息及提示信息等數據同屏顯示,讀數清晰、直觀;
4.2.2 全中文界面,操作簡單明了,可適應多種應用場合;
4.2.3 設置好試驗參數后,一鍵啟動,整個試驗過程無需人工干預,試驗完成后,自動回到零位,實現了智能化工作全過程;
4.2.4 試驗過程中,自動跟蹤目標電流,自動穩定輸出電流,自動調節三相電流;
4.2.5 輕觸式按鍵操作,所有功能均可通過按鍵設定,提高了產品的安全性、可靠性;
4.2.6 所有功能均可通過軟件設定,提高了產品的安全性、可靠性;
4.2.7 全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易
于控制;
4.2.8 狀態提醒功能,引導式操作,即使在無說明書的情況下亦可熟練操控;
4.2.9 試驗過程中,屏上有動態的提醒內容,時刻提醒操作人員注意安全;
4.2.10 試驗時間可任意設定,0~24 小時;
4.2.11 高精度傳感器配合高性能 AD 采集芯片,測量數據準確可靠;
4.2.12 自動計時功能,自動控制時,當電流自動上升至目標值時,設備自動開始計時,當計時時間到,顯示試驗結果,設備自動回到零位;
4.2.13 帶緊急停止按鈕,在緊急情況下,可用于迅速切斷系統電源,確保人身安全;
4.2.14 具有接地檢測功能和回零檢測功能,接地和回零確定后才可進行試驗,安全可靠;
4.2.15 電流上升速度智能控制,當電流接近目標值時,上升速度會自動減慢,不會產生電流過沖現象;
4.2.16 過流等故障時,保護即時,準確,可靠;
4.2.17 采用硬、軟件抗干擾技術相結合,性能穩定,抗干擾能力強,試驗中不會出現死機、黑屏、花屏等異?,F象;
4.2.18 可以實現 200~10000A 的精度在技術要求范圍之內;
4.2.19裝置要有溫度判斷,溫度過高要報警,報警無人應答需要切斷主電路。
軟件界面介紹

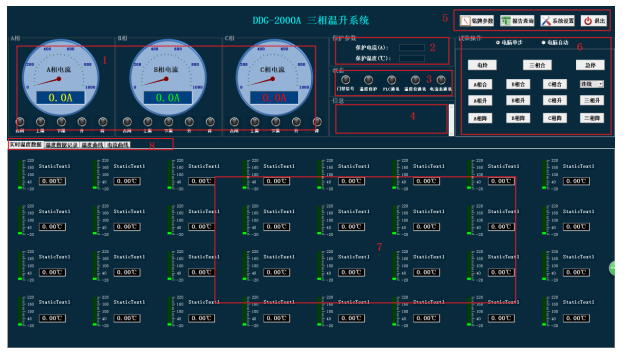

雙擊啟動軟件,進入主界面,如下圖所示:
1. 試驗實時數據和狀態
實時顯示A、B、C三相電流的數據和調壓器狀態。狀態包括:
合閘狀態,該相合閘輸出時,對應的指示燈亮;
調壓器上限狀態,該相調壓器在上限位時,對應的指示燈亮;
調壓器下限狀態,該相調壓器在下限位時,對應的指示燈亮,此時才可以進行合閘操作。如果不在下限位且未合閘,則調壓器自動將至下限位。
升電流狀態,升電流時指示燈亮;
降電流狀態,降電流時指示燈亮。
2. 保護參數
設置保護電流和保護溫度,試驗過程中,檢測值超過設置的保護值,則自動分閘停止試驗。
3. 狀態
溫度保護:溫度超過設定的保護值時,自動分閘停止試驗,保護指示燈亮;
PLC通訊:軟件與plc通訊正常時,指示燈閃爍;
溫度儀通訊:軟件與溫度儀通訊正常時,指示燈閃爍;
4. 試驗提示信息
記錄試驗操作過程,提示試驗信息等。
5. 功能菜單
設置功能參數和系統參數等,包括:
銘牌參數,設置試品的銘牌信息,該信息將在試驗報告上展現;
報告查詢,查詢歷史試驗數據,導出試驗報告;
系統設置,軟件后臺參數的設置,包括串口號,控制參數等。
6. 試驗操作區
分自動試驗和單步試驗:
自動試驗,設置試驗的目標電流和穩流時間,啟動試驗后,自動按照設定的參數完成試驗;
單步試驗,通過點擊界面上的按鈕,來單步控制試驗完成,包括各相的合閘,升、降,分閘等。
7. 實時溫度顯示
40個溫度采樣值的實時數據顯示。同時按住ctrl+N鍵,在彈出的窗口中可以編輯每路溫度監測點的名稱。
8. 顯示切換
通過標簽頁切換顯示,分溫度數據記錄,溫度曲線和電流曲線三頁。
一. 自動試驗

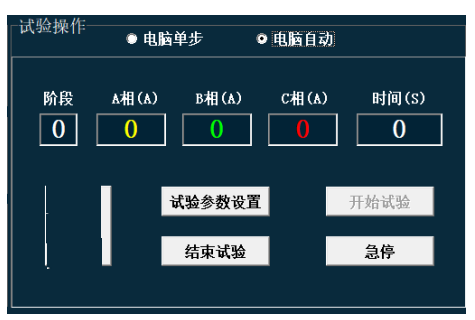

在試驗操作區選擇“自動試驗”,切換到自動試驗界面:

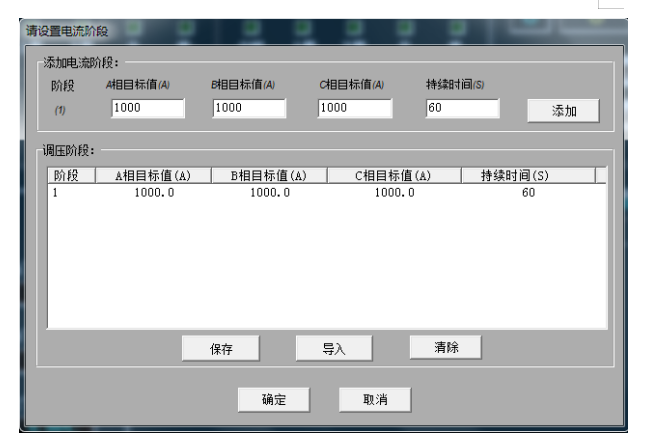

第一步:點擊“試驗參數設置”按鈕,在彈出的窗口中設置各相的目標電流和溫流時間,并可以設置多段參數,如下圖:
點擊“確定”按鈕,完成目標電來了的設置。
第二步:點擊“開始試驗”按鈕,將根據第一步設置的試驗參數自動完成試驗過程:
控制各相電流合閘,升流到設定的目標電流,根據設定的時間穩定輸出,并自動閉環控制鎖定目標電流,時間到達后,判斷是否有下一階段,如果有下一階段,則根據下一階段的參數重復上述過程;如果沒有下一階段,則自動控制調壓器回零并分閘,結束試驗。
試驗中途可以點擊“結束試驗”按鈕,中途控制調壓器回零并分閘,終止試驗。
遇到緊急情況,點擊“急?!卑粹o,立即控制調壓器分閘,結束試驗。
二. 單步試驗

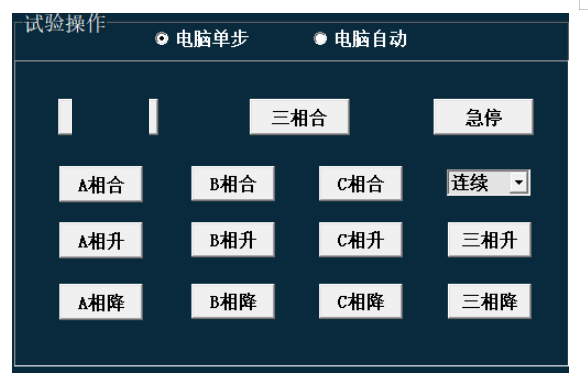

在試驗操作區選擇“電腦單步”,切換到單步試驗界面:
通過點擊界面上的按鈕,控制調壓器做出對應的動作,包括:
三相合閘,單相合閘,三相分閘(急停);
三相升,單相升;
三相降,單相降。
升降時需要選擇升降的步進,如下圖:
選擇“連續”時,鼠標按住升/降按鈕不松開,降連續的執行升/降操作,適用于當前電流離目標電流較遠的情況;
選擇“1s”或者“0.1s”時,鼠標單次點擊升/降按鈕,執行單次的升/降操作。1s的步進適用于當前電流與目標電流較接近時的點動調整,0.1s的步進適用于當前電流與目標電流很接近時的點動微調。
三. 系統設置

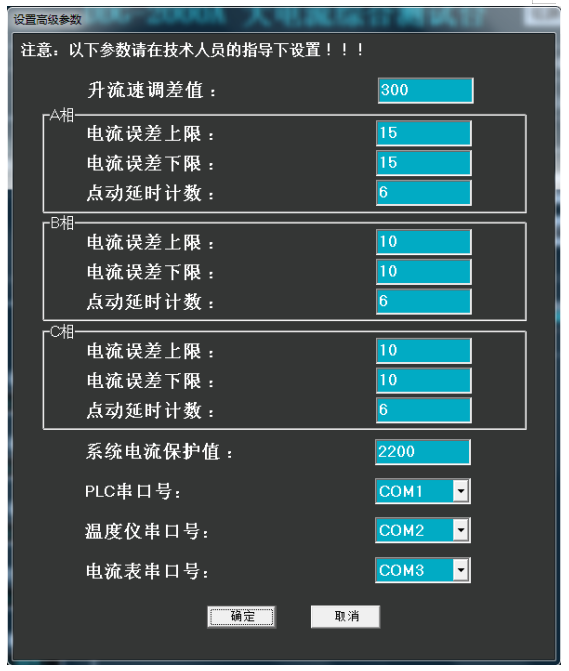

點擊功能菜單的“系統設置”按鈕,輸入密碼1234后,彈出系統設置界面,如下圖:
可以設置各相的控制參數,各個儀器儀表的通訊端口等。此處的參數在出廠前會調試配置好,用戶非特殊情況一般不做更改。如需更改,請咨詢本公司技術人員。
四. 試驗報告

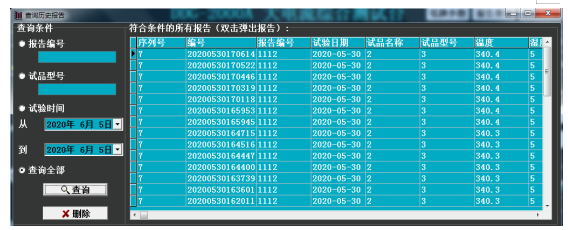

點擊功能菜單上的“報告查詢”按鈕,彈出報告查詢的窗口,如下圖:

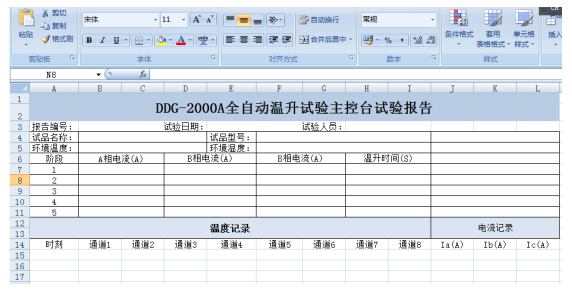

可以選擇不同的查詢條件和參數,點擊“查詢”按鈕,右側列表將列出保存在電腦上的全部試驗記錄。鼠標雙擊選中的記錄,彈出excel格式的試驗報告(電腦需安裝office軟件),如下圖:
五. 觸摸屏控制

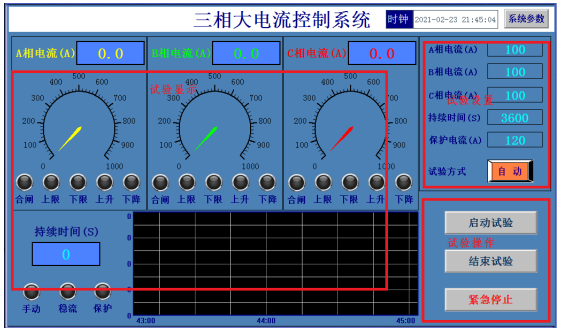

觸摸屏通電后,進入試驗界面,如下圖:
在右側的試驗設置處,點擊各相的電流設置值,在彈出的觸摸鍵盤中設置新的目標電流,各相電流目標值可以不同。
試驗分為自動試驗和手動試驗。
自動試驗時,設置完參數后,點“啟動試驗”按鈕,按照設定的參數自動完成試驗過程。
手動試驗時,試驗操作區如下圖:
點擊“合閘”按鈕,控制電流合閘;點擊“分閘”按鈕,控制電流分閘。
通過點擊三相或者各相的升/降按鈕來控制同時或者獨立控制各相的電流。
