一、基本原理：

根據國家標準《GB311-64》和原水電部發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓電壓互感器、倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220KV等級電壓互感器的交流耐壓試驗，以考核互感器的主縱絕緣強度，同時也可對電機及變壓器的繞組進行感應耐壓試驗，也可作短時運行的150HZ電源用。

三倍頻電源發生裝置是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

二、產品機構

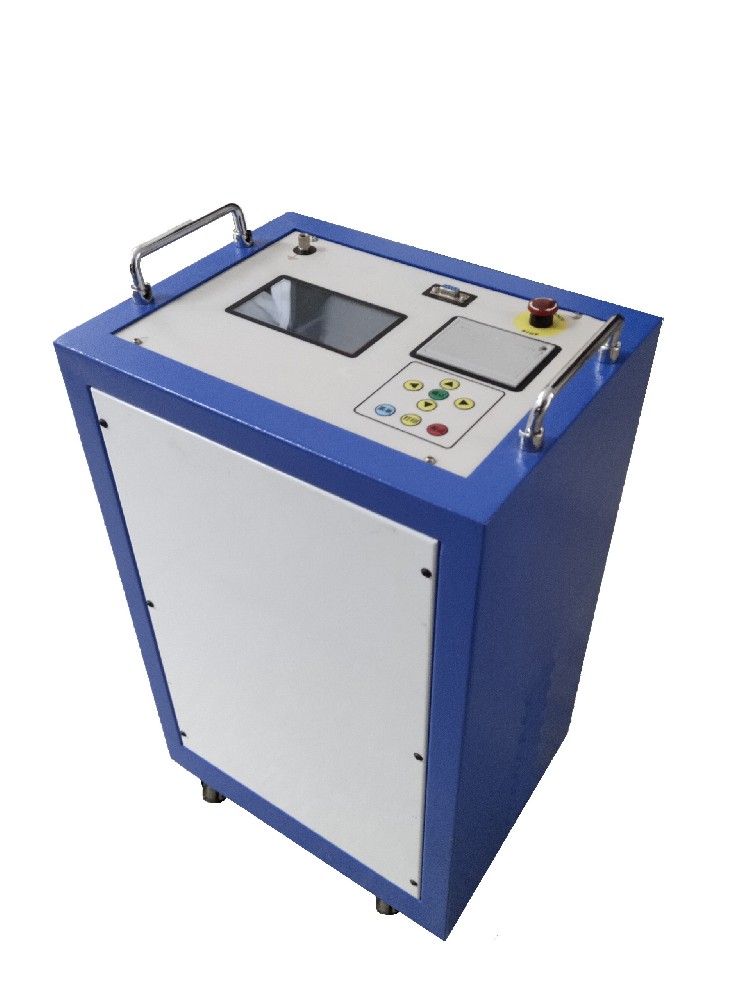

由三相五柱變壓器（或三臺單相變壓器）、單相調壓器、電抗器及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。

三、用途

1.廣泛用于對電壓互感器作倍頻感應耐壓試驗；

2.對電力變壓器進行分相的倍頻感應耐壓試驗；

3.對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

四、技術參數

輸入電壓：三相380V   50HZ

輸出電壓：單相300V、500V、800V、1000V  單相 150HZ

            （如需更高電壓則需外接升壓變壓器）

輸出容量：產品容量的20%

諧波失真：＜5%-8%

空載運行時間：≤5分鐘

額定電壓下的被試品持續時間：40秒

五、使用說明

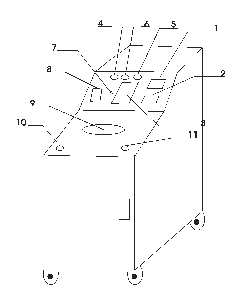

（一）外形示意圖

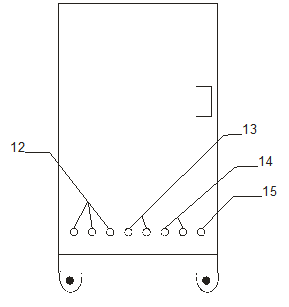

（二）背面圖

（三）操作步驟

1．空載試驗

將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。合上右側總開關，將調壓器逆時針回至零位，電源指示燈（綠燈）亮；按下綠色按鈕，接觸器合上，工作指示燈（紅燈）亮；

順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，打開計時開關，（時間繼電器按試驗要求設定為40秒），開始計時。

試驗時間40秒到達后，計時報警，這時應立即逆時針旋轉調壓器手柄至零位；按下紅色停止按鈕，接觸器斷電，工作指示燈滅，綠色信號燈亮，切斷右側總電源開關，空載試驗完畢。

2．負載試驗

將三相380V 電源直接接在裝置背面輸入端子（A、B、C），將被試品的兩端分別與輸出端子（a、x）相連接；并接好接地線；

接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下綠色按鈕，接觸器合上，工作指示燈（紅燈）亮；

順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表及輸出電流表，當升到所需電壓值時，打開計時開關（時間繼電器按試驗要求設定為40秒），開始耐壓計時。

當 40秒到達后，計時報警，同時反向旋轉調壓器手柄至零位；按下紅色停止按鈕，接觸器斷電，工作指示燈滅，綠色信號燈亮，切斷右側總開關，負載試驗完畢。

六、試驗注意事項

1．裝置設有過流保護，出廠時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，避免裝置受到損壞。

2．在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（或者另外一繞組），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

3．三倍頻發生裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗頻率為150Hz時試驗時間不能超過40秒；

4．三倍頻發生裝置所配電抗器只允許在試驗電壓互感器時配套使用，當被試品的電壓超過一定范圍時，應另選配電抗器（可在訂貨時加以說明）。

附注：

1、如果用本裝置做電力變壓器（35KV/400V，10KV/400V）的感應試驗，須加升壓變壓器。

2、針對不同的電壓等級PT（電壓互感器）的加壓值如下：

例：110KV電壓互感器（JCC-110KV）

               200KV

              ————  ×100/   = 181.7V

      110/

35KV電壓互感器（JDZ-35）

          85KV

              ————  ×100/   = 243V

35/

10KV電壓互感器（JDZ-10）

             42KV

           ————  ×100/   = 420V

         10/

3、此說明書為通用版三倍頻的簡要說明，需要時可根據用戶要求設計制造，其說明書以隨設備的說明書為準！

4、本產品符合中華人民共和國電力行業標準DL/T848.4—2004《高壓試驗裝置通用技術條件：三倍頻試驗變壓器裝置》

七、使用條件

1．海拔高度：≤1000米；

2．環境溫度：-10℃- +40℃；

3．相對濕度：＜95%；

4．使用場地：無蒸汽、腐蝕性氣體及易燃易爆性介質。

八、產品成套性

1.  三倍頻電源發生裝置               1套

2.  配套連接線       1套

3. 出廠試驗報告       1份

4. 產品說明書           1本

5. 產品合格證/保修卡         1份

九、售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
