環氧筒式試驗變壓器

參考標準:

注: 關于產品購買、技術維護等服務,歡迎致電! 聯系我們

產品簡介 Product Introduction

一、產品概述

環氧筒式試驗變壓器(下稱試變)和操作(控制)部分組成。它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗,考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量承受過電壓的能力。



二、產品結構

環氧筒式試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式,低壓線圈在內,高壓線圈在外,外殼為圓筒式,配有底座,方便移動。



三、工作原理

用工頻220V(10kVA以上用380V)電源接入控制箱(臺),經自耦調壓器調節0-220V/380V電壓輸入到試驗變壓器初級繞組。根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。



四、使用貯存條件

1.海拔高度不超過2000米

2.周圍空氣溫度-5℃~+40℃,空氣相對濕度不大于85%(+20%),從一個環境換到另一個環境,溫差不得大于15%。

3.無導電塵埃存在。

4.無火災及爆炸危險品。

5.不含有腐蝕金屬和絕緣的氣體存在。

6.無劇烈振動和碰撞的場所。

7.地面水平面不超過3度。

8.電源電壓波形為正弦波,波形畸變率小于1%,頻率為50Hz,電源側應不遭受來自外部的大氣過電壓。

9.設有一個可靠接地點,接地電阻小于0.5Ω





五、技術參數:

容量

(KVA)

高壓輸出

電壓(KV)

高壓輸出

電流(mA)

低壓輸入

變比

溫升℃

30分鐘

V

A

1.5

50

30

200

7.5

500

10

3

50

60

200

15

500

10

5

50

100

200

25

500

10

10

50

200

200

50

500

10

20

50

400

400

50

500

10

30

50

600

400

75

500

10

40

50

800

400

100

500

10

50

50

1000

400

125

500

10

5

100

50

200

25

1000

10

10

100

100

200

50

1000

10

20

100

200

400

50

1000

10

30

100

300

400

75

1000

10

40

100

400

400

100

1000

10

50

100

500

400

125

1000

10

100

100

100

400

250

1000

10

150

100

1500

400

375

1000

10

200

100

2000

400

500

1000

10

250

100

2500

400

625

1000

10

20

150

133

400

50

1500

10

30

150

200

400

75

1500

10

50

150

333

400

125

1500

10

100

150

666

400

250

1500

10

150

150

1000

400

375

1500

10

200

150

1333

400

500

1500

10

250

150

1666

400

625

1500

10

30

200

150

400

75

2000

10

50

200

250

400

125

2000

10

100

200

500

400

250

2000

10

注:100kVA及以上的輸入電壓可提高到3000V或者由用戶提出。

六、試驗接線

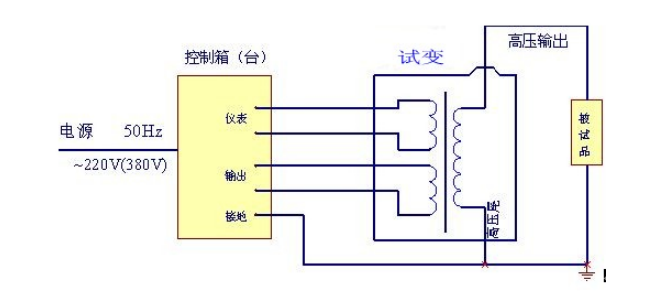

交流(工頻)耐壓試驗接線示意圖



七、注意事項

1.主回路電源容量應滿足最大輸出功率。

2.在升壓時,切要觀察各表計是否正常情況下工作,嚴禁超負荷工作。

3.所有接地為一點接地。

4.設備嚴禁傾倒,缺油時嚴禁使用。

5.絕緣外殼及鐵外殼的高壓套管,嚴禁碰撞、劃傷。

6.整體設備嚴禁在室內溫度低于-5℃時存貯或使用。

7.設備調換環境時,環境相對溫差不得大于15℃。

8.套管及外殼表面嚴禁覆水、冰、雪,室內設備嚴禁室外存貯使用。

9.試驗結束后,設備控制臺鑰匙應撥出保管。

10.本套設備應有專人操作,專人保管。

11.在使用本套設備前,必須認真閱讀說明書。



八、日常維護及運輸

1.本套設備應放置在干燥、清潔的場地,不用時應做好防雨、雪、水、塵的防護工作,戶外型應做好防雷工作。

2.對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面的有清理工作。

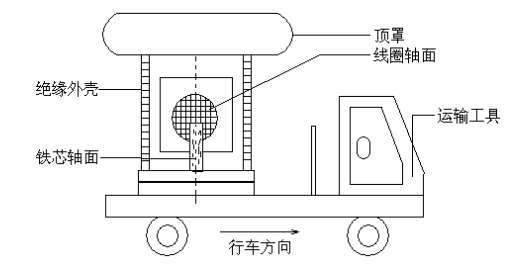

3.運輸時設備應包裝好且用鋼絲繩緊固牢,此時應注意變壓器的裝車,防止運輸時,起步與剎車引起內部構件串動、松動、變形(方向根據提供的總裝配圖來定),繞組元件的軸向方向垂直于運輸工具的行走方向。(如下圖)


4.設備發生故障,用戶無法修理時,應及時通知供應商派人維修。



九、售后服務

儀器自購買之日起一年內,屬產品質量問題免費包修包換,終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系,以便為您安排最便捷的處理方案。
