參考標準：
注： 關于產品購買、技術維護等服務，歡迎致電! 聯系我們
衷心的感謝您選擇了我們的產品!
為了您更好的使用本儀器，在使用之前請您務必仔細閱讀使用說明，詳細了解其主要性能以及使用方法。因產品不斷改進，設計及規格如有變更恕不另行通知。
—安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法
目錄
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。本款系列儀器克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。本款系列儀器提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。
1.2 性能特點
1) 界面采用智能化彩屏顯示方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。
2) 試速度快，一次接線即可完成三相變比測試，僅需10秒。
3) 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。
4) 適合從配電變壓器到1000KV變壓器、單相變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比、組別、極性測試功能。。
5) 測試量程寬，最高可達10000，分接檔位最高可測試到197檔。
6) 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
7) 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤，優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
8) 儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能。
9) 體積小、重量輕，方便攜帶使用。
2、特別提示
2.1 電源方面
本儀器提供兩種電源方式，外部220V交流充電器供電，內部電源為鋰電池。當接通外部電源時，儀器選擇交流供電方式進行測試。當不接外部電源時，儀器使用內部電池工作。
2.2 安全方面
1）使用本儀器前一定要認真閱讀本手冊。
2）儀器的操作者應具備電氣設備或儀器的使用常識。
3）為了儀器及操作人員的安全，儀器使用時應可靠接地。試驗裝備時最先接好地線，工作完畢時最后拆除接地線。
4）儀器輸出電壓高，應注意安全，防止觸電。
5）本儀器戶內外均可使用，但應避免在雨淋、腐蝕氣體等惡劣環境下使用。
6）對儀器的維修、護理和調整應由專業人員進行。
7）儀表應避免劇烈振動。
8）對儀器的維修、護理和調整應由專業人員進行。
1) 量 程：0.9～10000
2) 準確度：±(讀數×0.2%+2字)(小于等于500)
±(讀數×0.5%+2字)(大于500 )
3) 分辨率：0.9～9.9999（0.0001）
4) 工作電源：內置電池或外置充電器，充電器使用條件，輸入100-240VAC, 50/60Hz
5) 充電時間：約5小時
6) 儀器重量：3.5Kg
7) 儀器體積：260mm(長)×200mm(寬)×160mm(高)
8) 使用溫度：-10℃～50℃
9) 相對濕度：＜90%，不結露

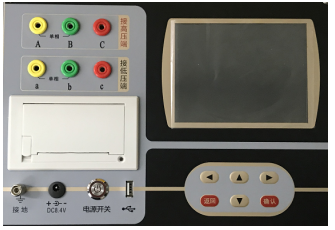

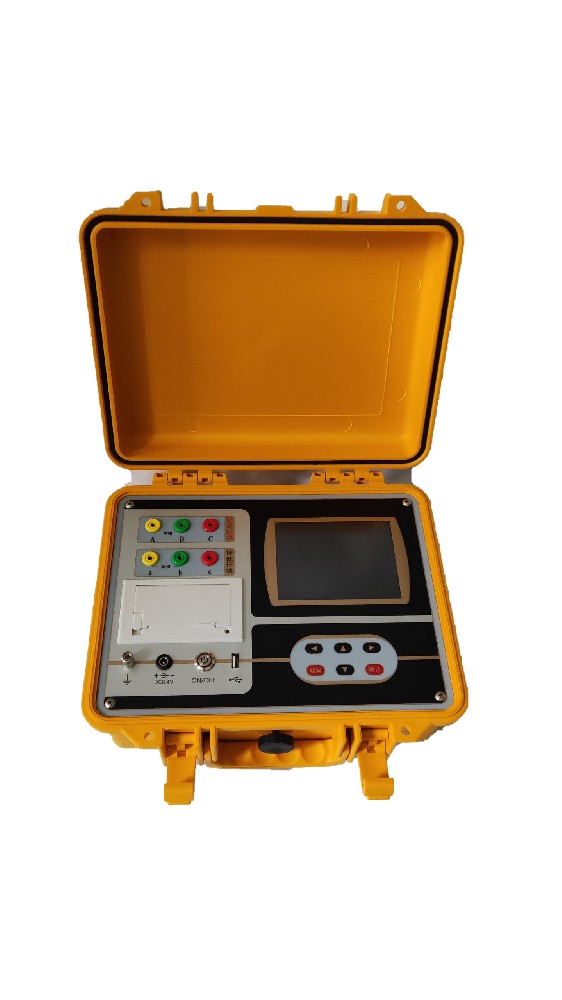

4 面板介紹
圖一
1） 高壓測試端：黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓
器高壓側的A、B、C三相。
2） 低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓
器低壓側的a、b、c三相。
3） 顯示屏： 彩色液晶顯示器，帶LED背光，顯示操作菜單和測試結果。
4） 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取
消”鍵，放棄當前操作。
5） 優盤接口： 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。
6） 打印機： 打印測試結果。
7） 接地端子： 儀器必須可靠接地?，F場接地點可能有油漆或銹蝕，必須清除干凈。
8） 電源開關： 整機電源開關。
9） 充電： 儀器充電口，請使用儀器配套充電器。
根據被試試品的情況正確連接測試線。
高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。
高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。
高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。
儀器在長時間未操作時，自動調暗液晶背光，以節省電量；儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中對儀器進行正常操作使用。
打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。
打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。
打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

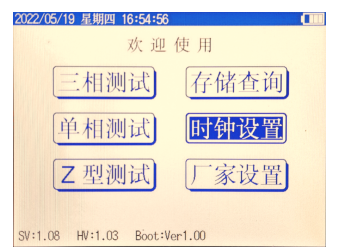

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖二）。
圖二
按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。
（一）三相測試：普通三相變壓器測試。

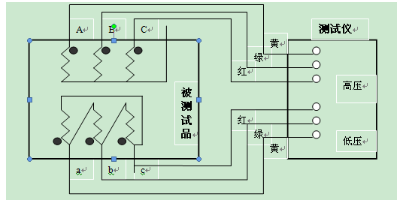

Y
-Y-d-11變壓器接線圖
在“主菜單”屏下選中“三相測試”項后，按“確認”鍵進入“三相測試選擇”屏。
? 正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。
? 盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。

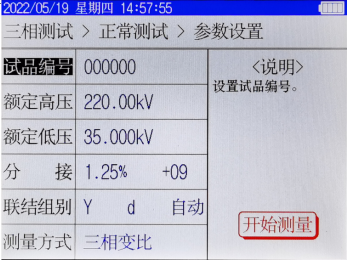

“正常測試”和“盲測功能”的設置、操作類似，在此以“正常測試”為例進行說明介紹。選擇“正常測試”項后，按“確認”鍵進入“功能參數設置”屏。
【額定高壓】、【額定低壓】、【分接】、【聯結組別】、【試品編號】、【測試】為菜單選項，其右邊所屬各項為功能參數?！罢f明”部分是對所選功能的解釋說明。當菜單選項被選中時，按【上】【下】鍵選擇不同菜單功能，按【左】【右】鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按【上】【下】鍵修改參數，按【確認】鍵或【取消】鍵返回菜單選項。
額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。
注意：只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。
分接：設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。
聯結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知”之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。
注意：當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選【自動】，由儀器自動判斷聯結組別，在【盲測功能】菜單里，聯結組別固定為【自動】，不可改動。
試品編號：設置本次試驗的試品編號。
測量方式：選擇不同的測量方式。
測量方式中三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。
參數設置完成后，選中【開始測量】鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。
小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到
按鈕，可快速啟動測量。

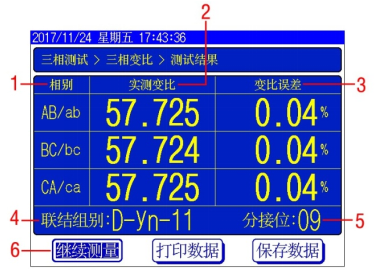

【三相變比】測試結果屏見圖五。
圖五
編號 | 說明 |
1 | 對應的測試相別。 |
2 | 對應的實測變比值。 |
3 | 儀器自動計算的誤差值。 |
4 | 實測的高、低壓聯結方式和組別。 |
5 | 實測的當前分接位。 |
屏幕中間顯示測量結果，底部顯示可操作菜單：
? 繼續測量：按設置好的參數繼續測量。
（二）單相測試：單相變壓器、PT、CT測試。

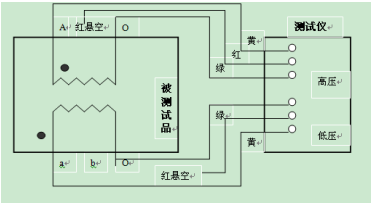

單相接線圖
在【主菜單】屏下選中【單相測試】項后，按【確認】鍵進入【單相測試參數設置】
該屏設置操作和【盲測功能參數設置】屏類似。
分接：設置所測試品的分接間距。
額定分接：設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。
試品編號：設置本次試驗的試品編號。
測量方式：選擇不同的測量方式。
? 單相PT：根據設置的參數對PT進行變比極性測量。
? 單相CT：根據設置的參數對CT進行變比極性測量。
? 單相變壓器：根據設置的參數對單相變壓器進行變比極性測量。
操作和【三相變比測試結果】屏類似。
（三）Z 型測試：Z型變壓器測試。
【Z型測試】和【三相測試】設置、操作類似，具體操作可參考【三相測試】的相關操作。
在【主菜單】屏下選中【存儲查詢】選項，按【確認】鍵進入【存儲查詢】屏如果沒有存儲數據，會提示【無存儲記錄!!】。
屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：
存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示最新的存儲記錄。020表示共存儲了多少條測試記錄。
在有存儲數據的情況下，在【存儲查詢】屏下按【左】【右】鍵進行不同存儲信息的查詢，按【確認】鍵彈出功能菜單，可進行【存儲打印】、【轉存優盤】操作。
? 存儲打?。簩斍安樵兊拇鎯祿M行打印。
? 轉存優盤：將當前查詢的存儲數據轉存到外接優盤。
在【主菜單】屏下選中【時鐘設置】選項，按【確認】鍵進入【時鐘設置】屏
在【時鐘設置】屏下按【左】【右】鍵對要修改項進行選擇，按【上】【下】鍵修改所選項，按【確認】鍵保存當前設置并返回【主菜單】屏，按【取消】鍵放棄當前設置并返回【主菜單】屏。
此項為廠家設置項，需要密碼，用戶不能設置。
u 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。
u 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。
u 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為最高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
u 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以，D--y接線的匝比值等于變比值乘以。
儀器常見問題及檢查方法
當測試出現不正常時，可以采用以下方法進行自檢，接線如下圖所示：
接好線后聯結方式選擇Y-y-0或D-d-0,然后按確認鍵啟動測量，測量值為1.0000 ，以上顯示說明基本儀器正常，否則為儀器有問題。
若無短接線也可以將測試線的高壓側黃、綠、紅接線鉗對應低壓側黃、綠、紅接線鉗短接在一起（短接時注意鉗子引線的位置，有線的那一端要可靠的接在一起）。
u 1臺測試儀
u 1套測試線（紅、黑各一組）
u 1個充電器（8.4V）
u 1份印刷版用戶手冊
u 1份合格證及出廠測試報告
收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您最近的銷售處。
