一   概   述

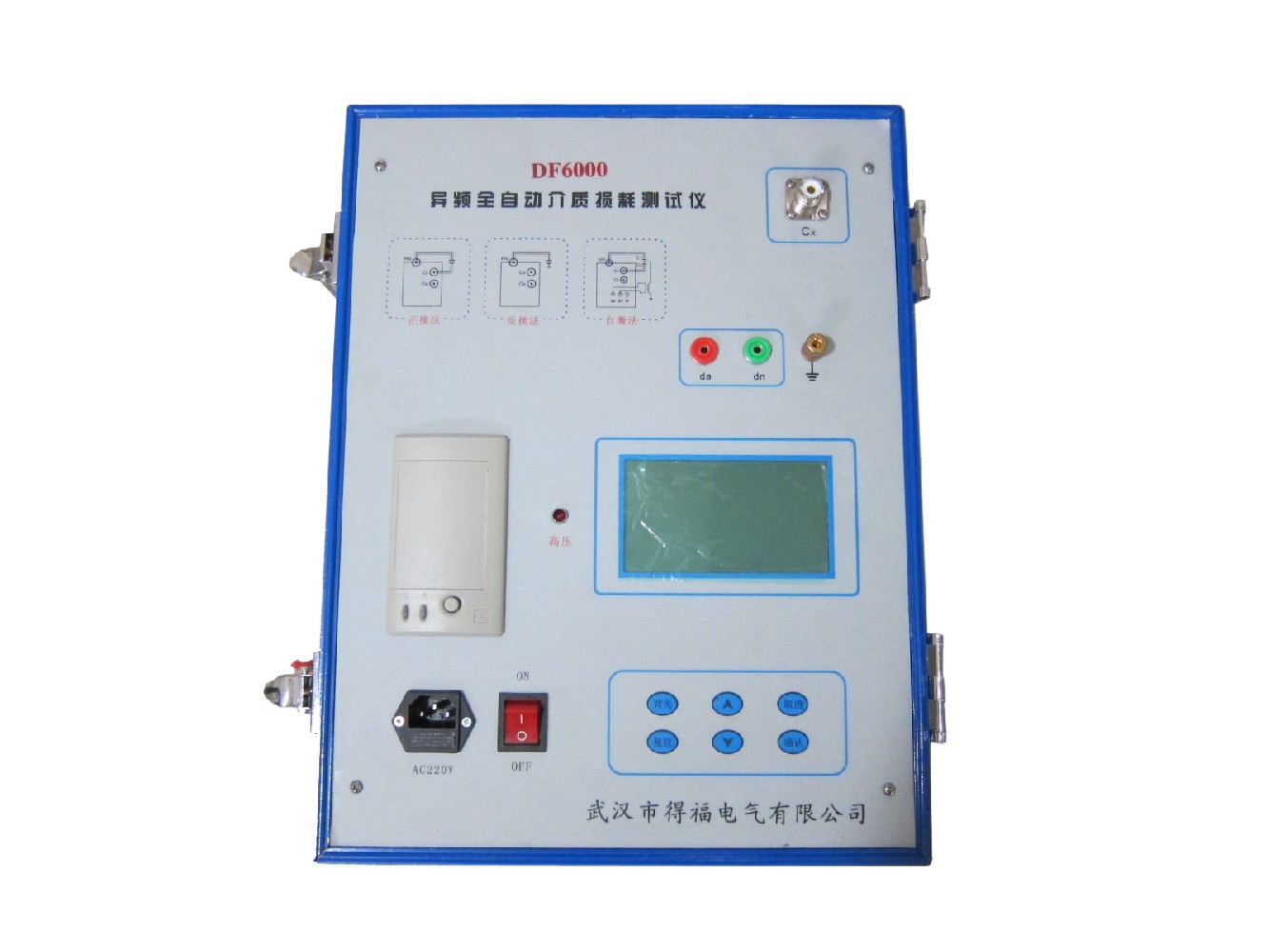

DF6000型異頻全自動介質損耗測試儀 是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為45Hz或55Hz，55Hz或65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯可測試絕緣油介質損耗。

儀器主要具有如下特點：

l 超大液晶中文顯示

儀器配備了大屏幕（105mm×65mm）中文菜單界面，屏顯分為左右兩部分，左邊為功能菜單區，右邊為相關狀態信息提示，每一步都非常清楚，操作人員不需要專業培訓就能使用。一次操作，微機自動完成全過程的測量，是目前非常理想的介損測量設備。

l 海量存儲數據

儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出；

l 多種測試模式

儀器能夠分別使用正接法、反接法、CVT自激法等多種方式測試。

l 高速采樣信號

儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。

l 多重保護安全可靠

儀器具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備接地檢測功能，確保不接地設備不允許升壓。

二  工作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

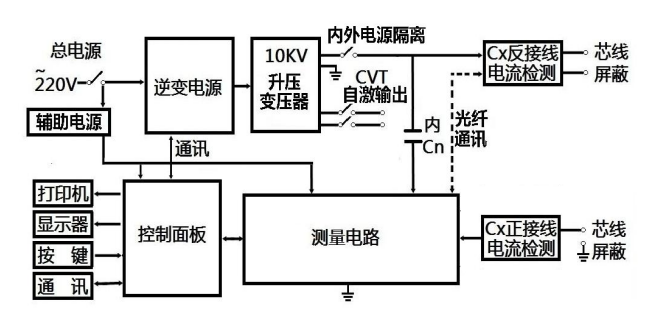

圖 2—1  測量原理圖

三   主要技術參數

四  面板說明

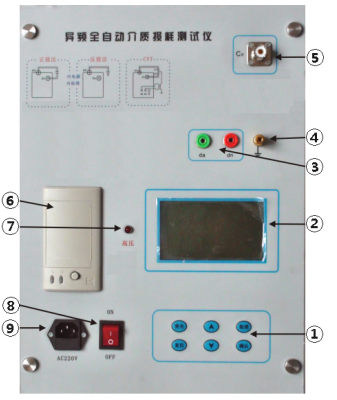

                                                 圖 4—1

1、按鍵

2、液晶顯示器

3、da：自激輸出1

 dn：自激輸出2

4、接地接線柱

5、Cx：試品輸入插座

6、打印機

7、高壓指示燈

8、總電源開關

9、電源輸入插座

10、高壓輸出HV插座

圖 4—2

4.1、按鍵

安裝位置：如圖4—1—1。

功    能：“背光”鍵開啟或關閉液晶屏背光燈；

         “↑”和“↓”鍵移動光標或修改數據；

         “復位”鍵將儀器內部主CPU復位；

         “取消”鍵返回上一級菜單；

         “確認”選定光標指定菜單。

4.2、液晶顯示屏（液晶屏應避免長時間陽光暴曬，避免重物擠壓和利器劃傷）

安裝位置：如圖4—1—2。

功    能：大屏幕（105mm×65mm）中文菜顯示，每一步操作清晰明了。

4.3、 ① da

    安裝位置：如圖4—1—③

    功    能：自激輸出，儀器內部為自激輸出變壓器的一端（變壓器另一端通過dn接地），自激法測試CVT介損時連接到CVT的自激線圈（da）上，da,dn為CVT提供測量所需高壓電源。

② dn

    功    能：自激輸出端，儀器內部為自激輸出變壓器的一端，da,dn為CVT提供測量所需高壓電源。

注   意： 因低壓輸出電流大，應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好，選擇正、反接法測量時，此輸出關閉。

4.4、接地接線柱

 安裝位置：如圖4—1—④。

 功    能：儀器保護接地。

注    意：儀器內部自帶接地保護裝置，測試中應當保證可靠接入地網。否則儀器將自動產生保護不開始升壓測試。

4.5、試品低壓輸入Cx插座

 安裝位置：如圖4—1—⑤。

 功    能：正接法時輸入被試品測試信號。

 接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。

 注   意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。

    用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

     測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。

        強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。

4.6、打印機

 安裝位置：如圖4—1—⑥。

 功    能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。

 注    意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱

          敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，最后合上打印機蓋板。

4.7、高壓指示燈

 安裝位置：如圖4—1—⑦

 功    能：儀器測量過程中配合儀器內部喇叭發出一定頻率的閃燈和提示音。

4.8、總電源開關

 安裝位置：如圖4—1—8。

 功    能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部

           所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。

4.9、電源輸入插座

 安裝位置：如圖4—1—⑨。

 功    能：提供儀器工作電源。

 接線方法：使用標準插座與市電或發電機相連接。

 注    意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。

4.10、高壓輸出HV插座

 安裝位置：如圖4—2—⑩，外設保護門。

 功    能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。

接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏           蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。

 注    意：在啟動測試的過程中此插座帶有高壓有觸電危險，絕對禁止觸碰高壓插座及與之相連的相關設備。

          用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

測試過程中應保證插座中心紅色高壓線芯線與被試品高            壓端零電阻連接，否則可能引起測量結果的數據波動。

五  使用說明

5.1、主菜單

  打開電源開關，首先顯示

歡迎界面，然后進入主菜單（

如圖5—1）；選擇相應的測試選項

進行測量。

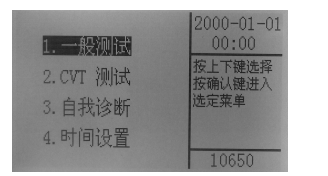

                                                    圖 5—1

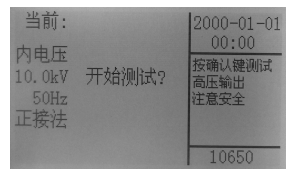

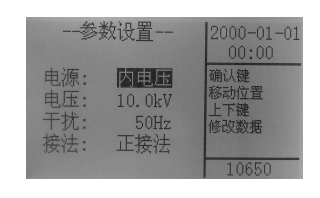

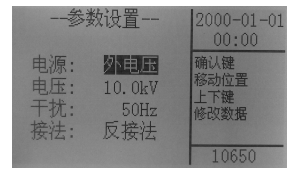

5.2、一般測試

        圖 5—2                             圖 5—3

  首先根據相應的接線方法接好儀器

外部與被試品之間的連線，然后將光標

移動至主菜單的第一項“一般測試”上（

如圖5—1）， 按確認鍵進入下一級設置菜

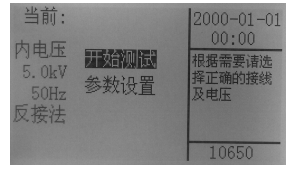

單（如圖5—2）。然后選擇參數設置，進入

詳細參數設置菜單后，再按確認鍵移動光                  圖 5—4

標至每一項，按上、下鍵修改相應的參數設置。最后，所有相關參數設置好了后按確認鍵將光標移動至最后一項接著再按一下確認鍵離開設置菜單，進入測試菜單（如圖5—3）。

  測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—4）；移動光標可以對結果數據進行保存或者打印等操作。

     注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線” 。

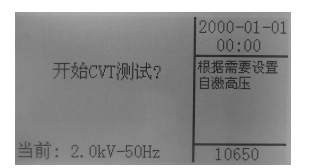

5.3、CVT測試

          圖 5—5                             圖 5—6

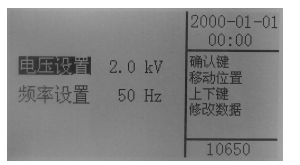

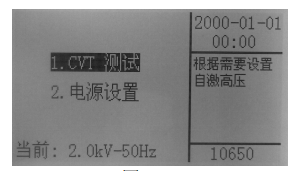

 首先根據相應的接線提示接好儀器外部的連線，然后打開儀器將光標移動至主菜單的第二項“CVT測試”上（如圖5—5），按確認鍵進入下一級設置菜單（如圖5—6）。進入具體設置菜單（如圖5—6）后，接著先將光標移動至此菜單的“電源設置”按確認鍵進入，然后再按確認鍵移動光標至“電壓設置”或“頻率設置”（如圖5—7）上，按上、下鍵調整到所需的參數，調整完成后按確認鍵返回具體設置菜單（如圖5—6）。設置好電壓和頻率后按上、下鍵移動光標將光標停留在相應的“CVT測試”上，按確認鍵離開此菜單，進入測試菜單（如圖5—8）。

         圖 5—7                          圖 5—8

測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果。

     注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線” 。

5.4、數據查詢

       圖 5—12                         圖 5—13

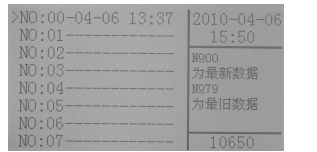

  打開儀器后按上、下鍵將光標移動至主菜單的第三項“數據查尋”（如圖5—12）上，按確認鍵進入。進入數據存放菜單（如圖5—13）后，按上、下鍵移動光標至想要查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第1個數據即最新數據，第80個數據即最老數據。）再按確認鍵讀取相應的數據，在此菜單里面可以按上，下鍵移動光標至屏幕下方相應的“打印” 、“刪除”上，按確認鍵可對數據進行打印或刪除等操作。

5.5、時間設置

         圖 5—14                            圖 5—15

  打開儀器后按上、下鍵將光標移動至主菜單的第五項“時間設置”（如圖5—14）上，按確認鍵進入。進入數時間菜單（如圖5—15）后，按確認鍵鍵移動光標至想要修改的數據項目上，然后再按上、下鍵調整相應的“時” 、“分” 、“秒” ，最后將光標移動至最后一項后再按一次確認鍵保存修改設置并退出。

※ 注意：

  所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟，如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開始設置。

六 參考接線（具體請參閱相關規程）

㈠正接法 ：

1、內電壓—正接法（常正接線）

2、外電壓—正接法

㈡反接法：

1、內電壓—反接法（常正接線）

2、外電壓—反接法

㈢CVT測試

㈣電壓互感器

1、一次側對二次側

A、接線見圖6-1

B、電壓為2KV

C、正接法                    圖6-1 PT接法

2、一次側對二次側及地

A、接線見圖6-2

B、電壓為2KV

C、反接法                    圖6-2 PT接法

3、二次側對一側次及地

A、接線見圖6-3

B、電壓為2KV

C、反接法                    圖6-3 PT接法

4、末端屏蔽法

A、接線見圖6-4

B、電壓為10KV

C、正接法                     圖6-4 PT末屏法

㈤電流互感器

1、一次側對二次側

A、接線見圖6-5

B、電壓為10KV

C、正接法                       圖6-5  CT接法

2、一次側對末屏 (常用)

A、接線參考圖6-6

B、電壓為10KV

C、反接法

3、一次側對二次側及地

A、接線見圖6-6                圖6-6  CT接法

B、電壓為10KV

C、反接法

㈥高壓穿墻套管

1、芯棒對末屏 (常用)

A、解開末屏接地

B、接線見圖6-7

C、電壓為10KV

D、正接法                   圖6-7 套管接法

2、芯棒對末屏及地

A、接線見圖6-8

B、電壓為10KV

C、反接法                    圖6-8 套管接法

㈦電力變壓器

1、一次繞組對二次繞組

A、接線見圖6-9

B、電壓為10KV

C、正接法

圖6-9 變壓器接法

2、一次繞組對二次繞組及地

A、接線見圖6-10

B、電壓為10KV

C、反接法

圖6-10 變壓器接法

3、二次繞組對一次繞組及地

A、接線見圖6-11

B、電壓為10KV

C、反接法

圖6-11 變壓器接法

㈧絕緣油介損

1、此時杯體為高壓，注意安全;

2、正接法

3、HV用紅色高壓線

4、Cx用黑色測試線，屏蔽層接油杯地

5、電壓2kV

6、（C高壓）接HV

7、（A測試）接Cx

8、（B屏蔽）接地

㈨標準電容器，標準介損器

·正接法

   1、HV用紅色高壓線連試品高壓

   2、Cx用黑色測試線連試品低壓

   3、黑色測試線的屏蔽層連試品E

·反接法

   1、試品高壓接地

   2、 HV用紅色高壓線連試品低壓

   3、紅色高壓線的屏蔽層連試品E

   4、Cx懸空

   5、桶體已為高壓注意絕緣

注  意：

 · 所有連線虛線為電纜屏蔽層，實線為電纜芯線。

 · 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話可能因電纜自身的屬性差異而影響測量結果的精度。

 · 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”。

七  使用注意事項

1．本儀器只能在停電設備上使用，其它設備可不斷電；

2．儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；

3．儀器應可靠接地；

4．使用本儀器檢測設備前，應先對設備進行絕緣檢測；

5．確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；

6．儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；

7．輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值會造成永久性損壞，對此廠家不予保修；

8．打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；

9．儀器應注意防潮，防劇烈震動；

10．發電機供電時應將輸出零線接地，否則會提示接地有誤。

八  裝箱清單

1. 儀器主機                1臺

2. 附件箱        1個

3. 紅色高壓測試線     1根

4. 黑色低壓測試線     1根

5. CVT自激電源線（帶附套）   1根

6. AC220V電源線      1根

7. 保險管、打印紙備用    備用

8. 產品說明書                  1份

9. 產品合格證/保修卡             1份

注  意：具體隨機配件視出貨型號的差異可能有所不同。

九、售后服務

 本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。
