衷心的感謝您選擇了我們的產品!

 為了您更好的使用本儀器，在使用之前請您務必仔細閱讀使用說明，詳細了解其主要性能以及使用方法。因產品不斷改進，設計及規格如有變更恕不另行通知。

—安全術語

警告：警告字句指出可能造成人身傷亡的狀況或做法

小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法

目錄

一、功能特點 1

二、主要技術指標： 1

三、結構及面板說明 2

四、操作指南 3

五、測試儀記錄波形判讀說明 8

六、常見故障及解決方法 12

七、隨機附件 13

附錄軟件安裝使用及SD卡使用說明 13

一、功能特點

我公司研發的產品，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題?？稍陔娏υO備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

二、主要技術指標：

三、結構及面板說明

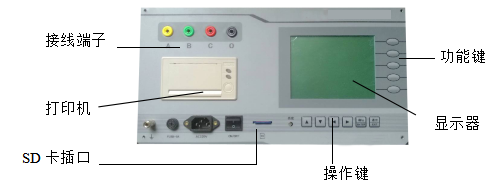

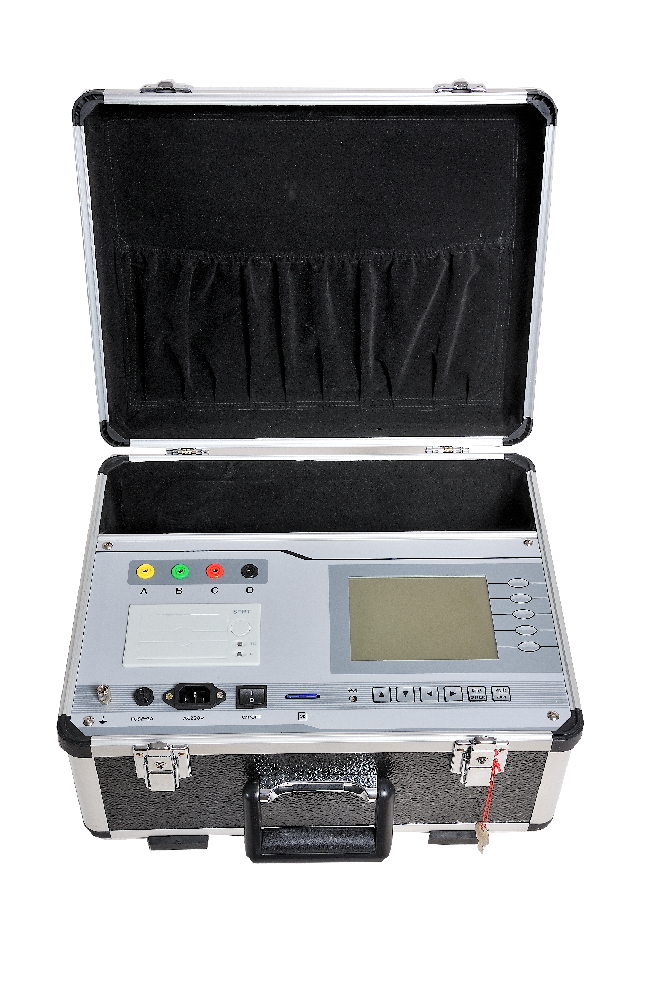

整個儀器由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。儀器的操作面板如圖1所示

圖1 儀器的操作面板

ABCO：接線端子，A、B、C、O分別接黃、綠、紅、黑測試線。

顯示器：顯示儀器的功能菜單、測量結果、參數設置、故障指示、波形曲線等。

打印機：SP-H4015PK型微型高速打印機，用于打印測試結果、測試日期及時間。

SD插口：測試的數據可無限制的存貯在SD存儲卡上，極其便捷的實現數據的顯示、打印及文件管理。確認鍵：實現各級菜單選擇的最后確定。

退出鍵：實現各級菜單選擇的最后退出。

▲： 菜單向上移動,修改項數值加1,波形光標選擇,波形阻值放大。

▼： 菜單向下移動,修改項數值減1,波形光標選擇,波形阻值減小。

  ： 菜單向左移動,修改項數值加1,波形光標向左移動。

  ： 菜單向右移動,修改項數值減1,波形光標向右移動。

四、操作指南

1．接線

1.1帶變壓器線圈測量

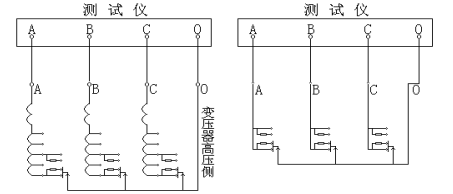

如圖2所示為一典型帶有載分接開關的電力變壓器原理圖

圖2  帶線圈測量接線圖         吊芯測量接線圖

將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。

1．2吊芯測量有載分接開關

在變壓器大修時，有載分接開關吊出沒有線圈如圖2所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住A、B、C相的短路點和中性點，另一接線端子分別插入儀器即可。

2．開機

檢查接線無誤后，打開儀器電源開關。開機畫面如圖3所示。此時，若須修改當前測量開關的檔位、系統時鐘、次數、存儲內存等，可按【設置】鍵鍵入主菜單進行設置；若須修改測量范圍直接按量程進行修改，無須修改相關設置時，按【測試】鍵直接進行測試，查閱鍵查看已有波形。若有任何其它問題可按【幫助】 鍵尋求幫助。

圖 3

3．設置

3.1檔位：按【設置】鍵，出現界面如圖4所示。若需修改檔位按【確認】鍵進入圖5所示，選擇準備測量的初始檔位，實際的檔位值會隨以后的測量而自動改變。檔位以“xx-> xx”表示，按【▲】鍵上調，按【▼】鍵下調。例如檔位為“07->08”，按【▲】則變為“08->09”，反之按【▼】則變為“07->06”，按【退出】鍵修改完畢。

            圖 4                  圖 5

3.2 時間：按【確定】鍵進入，年、月、日及時間的設置，其設置界面如圖6所示。用【  】、【  】鍵選擇要修改的位，用【▲】、【▼】鍵改變日期或時間，設置好后按【退出】鍵結束。

3.3觸發：按【確定】鍵進入，屏幕中間彈出一個對話框，如圖7所示。按【  】和【  】鍵選擇要設置的項目，按【▲】和【▼】鍵修改所選項。設置好后按【退出】鍵結束。設置次數表示連續切換開關并自動保存和調節檔位的次數。設置門限值，測試中若切換開關尚未動作儀器就采到波形，說明門限值太高了，此時，應將門限值調大；若切換開關已動作，儀器卻未采到或只采到半截波形，則門限值太低了，應將門限值數值調小。

     圖6                      圖 7

3.4內存：按【確認】鍵，進入如圖8所示界面，要格式化內存直接按【確認】鍵，按【  】鍵確認出現如圖9所示，按【▲、▼】鍵可選擇當前文件名進行存儲。按【確認】鍵存儲到SD卡，存儲完之后按【退出】鍵結束。

          圖8                  圖 9

4． 量程

在開機界面下按【量程】進入儀器測量范圍設置。如圖10所示。此時，按【  】、【  】鍵選擇“小量程”或“大量程”，按【退出】鍵退出設置。開機默認為小量程模式，兩者的區別是：小量程的最大測試電阻為20Ω，大量程的最大測試電阻為40Ω。

圖 10

5．測試

5.1按【測試】鍵儀器顯示各路的充電時情況，如圖11所示，右側變動的數據為每一路測到的電壓值。當右側變動的數據基本穩定，則充電完畢，這時按【確定】鍵開始測試。

屏幕畫面如圖11所示: 表示儀器正在捕捉被測開關的切換過程，此時不想進行測試可長按【退出】鍵結束測試。

       圖 11                        圖 12

5.2啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上，如圖13所示。

同時，在屏幕上用光標顯示出自動查找的動作點位置和計算的測量參數值。此時，按【相序】鍵改變選擇調整A、B、C三項相；按【  】、【  】鍵移動當前光標位置；按【▲】、【▼】鍵改變所選的光標。如果自動選擇的光標不在明顯轉折點，可手動移動四條光標到波形的串聯、并聯的明顯轉折處，光標調節好后按確定鍵顯示屏上將直接顯示出波形時間和電阻值。

圖 13

處理好三相的參數后，要打印測試波形和數據則可按【打印】鍵進行打?。ù蛴〉膱D紙包括波形和處理的參數值）如圖14所示。按【詳參】鍵屏幕單獨顯示波形的詳細參數，按【打印】鍵可單獨打印參數（不包括波形）。

如需存儲測試波形和參數，可按【存儲】鍵進入波形存儲，在左下角顯示存儲位置如圖15。

     圖 14                        圖 15

6．查閱

在開機畫面下，選擇【查閱】鍵進入查閱界面。則顯示屏出現如圖16所示畫面，可用【  】、【  】鍵前后翻頁，用【▲】、【▼】鍵改變閃爍光標的位置即要查閱波形的位置，再按【確認】鍵則顯示屏顯示出要查閱的波形和參數，顯示畫面如圖16所示，此后的操作與【測試】部分相同。若要刪除此條記錄可按【刪除】鍵，系統將在確認后刪除。若要改變所查看的文件可按【文件】鍵，選擇方法與設置文件過程中相同，在選好文件后按【確定】鍵完成選擇。

圖 16

五、測試儀記錄波形判讀說明

1．測量記錄過程的理想直流波形及測試規范

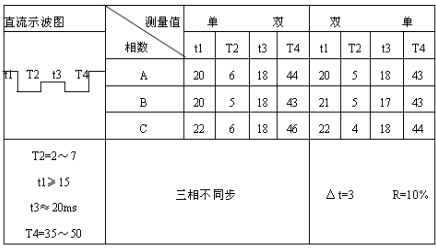

從有載開關動作過程來看，有幾個參數尤為重要，其一即開關觸頭變換程序，具體須測量出整個切換過程的動作時間t4切換過程的波形變化，從波形圖上應能看出三相是否同步等；其二是各觸頭聯接的過渡電阻，其中阻值還包括引線部分。如下表所示列出了長征電氣一廠有載開關的參考指標（廠家不同指標有所不同）和測量參考值。

切換開關觸頭變換程序：(單位:ms)

2．關于測試波形參數的說明

2.1有載開關過渡波形如圖17所示：

圖17 有載開關過渡波形

光標1是R1電阻單獨接觸開始時刻

光標2是R1電阻和R2電阻同時接觸時刻

光標3是R1電阻釋放，R2電阻單獨接觸開始時刻

光標4是切換完成時刻

2.2確定過渡電阻值

要觀察各段波形的電阻值，需將光標2移到要觀察的波形段（應選擇較為平直處），如圖17所示：

光標1-光標2之間，可以得到過渡電阻R1的值

光標2-光標3之間，可以得到過渡電阻R1和R2的并聯值

光標3-光標4之間，可以得到過渡電阻R2的值

2.3確定過渡時間

當光標調整好位置后，屏幕下方顯示的時間值為：

T0是三相同期，確定A、B、C三相的同期性，只看A、B、C三相T0的值就可以。如圖17所示，儀器以A相光標1為參照，A相T0值始終為0，如B、C兩相中某相時間超前，則超前相T0值不等于0，該時間為三相不同期時間。

三相有載分接開關的同期性問題，并沒有明確的規定，不同期性一般不大于5ms即可。但如果是一臺開關三相并聯當成一相使用，這臺開關的三相不同期性一般要求不大于2ms。

T1是R1串聯時間，T2是R1和R2并聯的時間，T3是R2串聯時間，T4是該開關的切換的過渡時間。一般情況光標會自動停在整個過渡波形的轉折位置。

2.4單相測試時波形判斷方法

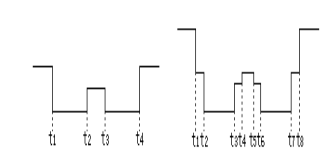

單相測試接線示意圖（A、C相）如圖18所示。

這種結構的試品在不吊芯情況下，中性點無法引出，只好兩相兩相地做，如果同期性好的，其波形與圖19相似；同期性不好的，波形與圖20相似，但不能確定是哪一相早或晚，當波形中出現斷點時，也無法確定是哪一相。有時可通過三次組合（ab、bc、ca）初步分析判斷，由于測試中過渡電阻值變化范圍較大，使用儀器應注意選擇合適的靈敏度。

有載調壓繞組三角形接法也可以按照這個方法接線。

圖18單相接線圖      圖19 AB兩相同期      圖20 AB兩相不期（假

設A相早）

t1—Ra1+Rc1         t1—Ra1           t2—Ra1+Rc1

t2—Ra1∥Ra2+Rc1∥Rc2          t3—Ra1∥Ra2+Rc1

t3—Ra2+Rc2                     t4—Ra1∥Ra2+Rc1∥Rc2

t4—切換結束                    t5—Ra2+Rc1∥Rc2

t6—Ra2+Rc2                     t7—Rc2（A相已結束切換）

t8—B相切換結束

2.5兩相同時測試時，接線圖如圖21所示：

   圖21 兩相接線圖             圖22 三相同期

三相同期時，其波形圖如圖22所示：

對于A相（設三相同期，且A、B兩相電流完全一致）

    t1—RA1+RC1×2    t2—(RA1∥RA2)+（RC1∥RC2）×2

    t3—RA2+RC2×2    t4—切換結束

在這種測試方式下，若三相不同期，則可通過換相測量看波形開始時刻分析出不同期的相。

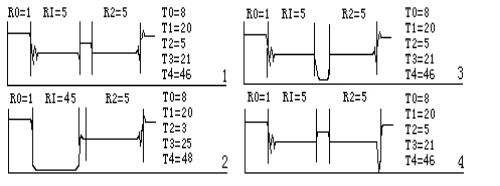

根據標準分析測試波形，判斷開關有何故障

1 號：圖中的波形無斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前測試線等引起的電阻R0=01Ω左右，開關動作接入的電阻值R1=5Ω，R2= 5Ω左右，且兩個電阻橋接的過程很清楚。說明開關正常。

2號：圖中的波形有明顯斷開點，過度總時間在標準之內。但開關動作接入的電阻值R1=45Ω以經斷開，本儀器測量有效值為42Ω超過就視為斷開，而且斷開時間達20ms，嚴重超過標準中偶而斷開時間2ms以內的規定。開關以經損壞要檢修，如不檢修帶電操作將造成嚴重后果。

3號：圖中的波形有明顯斷開點，過度總時間在標準之內。開關動作接入的電阻值正常，但兩個電阻橋接的過程有5ms的斷開時間?？梢钥隙ㄩ_關有開路性故障，一定要檢修后才能投入使用。

4 號：圖中的波形有斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前后接入的電阻值正常，且兩個電阻橋接的過程很清楚。但從R2往線包過渡橋接時有斷開，這時要通過坐標的時間刻度，看斷開點有沒有超過標準中偶爾斷開時間2ms以內的規定。如果沒有超過2ms或電阻最大值沒有超過本儀器測量有效值42Ω。就可以繼續使用。超過了就重復測試幾次看是不是都超過標準，如果都超標準說明有問題。

六、常見故障及解決方法

七、隨機附件

1．測試夾帶10米測試線      4根

2．鱷魚夾帶1米測試線      4根

3．電源線                          1根

4．SD存儲卡              1個

5．讀卡器       1個

6．說明書       1本

7．光盤                          1張

8．打印紙                        2卷

附錄軟件安裝使用及SD卡使用說明

1．軟件安裝

雙擊Helios.exe文件，按提示軟件將自動安裝．

2．使用方法：

2.1展開左上方我的電腦。

2.2假如你的SD文件存在D盤某文件夾中，找到該文件夾，點擊它，會將文件夾中每個文件顯示在旁邊的框圖中。該文件要顯示擴展名DAT。如果該文件沒有顯示.DAT請打開“我的電腦”-〉菜單欄“工具“-〉“文件夾選項”-〉“查看”。找到“查看”選項后在列表中找到“隱藏已知文件類型的擴展名”，然后將前面的勾選去掉。

2.3點擊選中您所要觀察的文件，文件中的所有波形會顯示在下面的列表中。

2.4點擊選中一個波形即可顯示三相于中間視圖中。

2.5拖動波形圖中的光標線即可觀查每一個點的波形值，會以坐標的形式顯示在波形圖的左上角。

2.6每相的參數顯示在波形旁邊，可以調節波形下方的量程來選擇合適的。

2.7要打印文件可以選擇最上方"文件"菜單中的打印。

3．SD卡使用說明

本器可選配標準的SD/SDMMC存儲卡，測試的數據可無限制的存貯在SD存儲卡上，經過標配的SD-USB轉換器，可作為PC的U盤進行數據處理，可實現數據的顯示、打印及文件管理。（SD卡嚴禁帶電撥插）

本儀器測試時，有無SD卡都可進行現場測量。儀器本身可保存100組測試數據，儀器可以通過“設置”菜單選擇“內存”一項把這100組波形復制到SD卡任意一個文件之中，此文件可以自己生成及更改名字。

下面介紹SD卡文件生成的方式

在PC上單擊右鍵新建一個“新建 文本文檔.txt”其后綴名改為大寫"DAT",要求文件名全為中文不含其它任何字符。例如“張家灣變電站一號主變. DAT”,再將其存入ＳＤ卡，即可在測試儀上測量、存儲波形。之后試驗結果可通過通用ＳＤ卡讀卡器傳送到計算機里保存?？梢允褂帽拒浖@示并打印波形數據和參數。

在計算機上，如SD卡不能使用，可通過計算機把SD卡進行格式化。格式化操作時請選FAT選項進行格式化。然后把光盤上的SD卡恢復文件夾里面所有文件拷貝到SD卡。
