概述

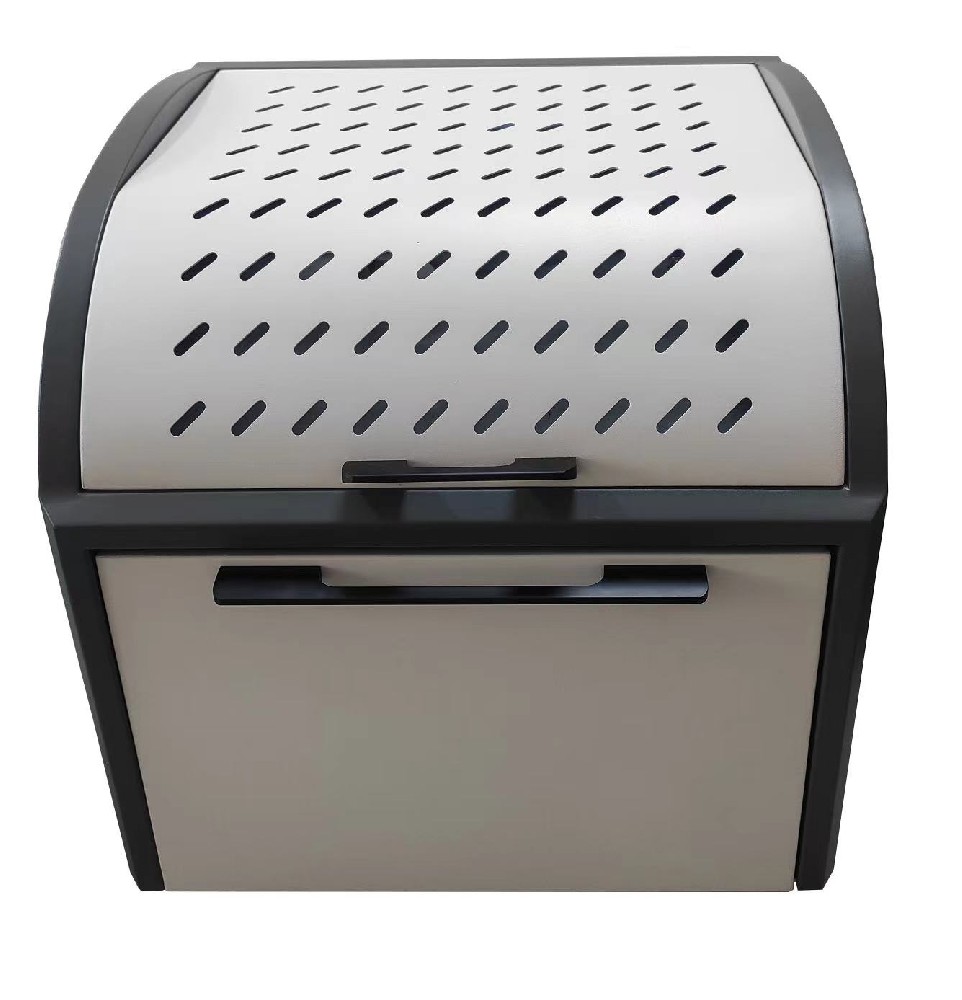

在電力系統及廠礦、企業都有大量的電氣設備，其內部絕緣大部分是充油絕緣的。在電力設備絕緣性預防試驗中，要求對電力設備的絕緣油的參數進行定期測量，絕緣油介質損耗因數及電阻率的測量是其中重要的一項，長期以來，大都采用電橋法測量，操作繁瑣，測量精度收到很多因素影響。隨著電子技術的發展及電力行業對體積小、重量輕、操作方便、測量迅速、精度高等方面的要求，我公司參考國內外相關儀器研制出了在國內較為領先的***絕緣油介質損耗因數及直流電阻率測試儀。該儀器根據GB/T5654及相關標準設計制造，采用微機控制，使用方便，測量精度高，測試效率高，極大的減少了試驗人員的勞動強度。

功能簡介

1.***絕緣油介質損耗因數及電阻率測試儀為一體式結構，采用微型單片機控制，根據不同型號或設置完成電極杯加熱、溫度控制、電壓調整、自動測試、數據打印、自動排油等功能；

2.***絕緣油介質損耗因數及電阻率測試儀采用800×480點大屏幕彩色觸摸屏液晶顯示器，熱敏打印機，中英文顯示界面，操作簡單；

3.采用標準SF6標準電容作為內部標準，受空氣濕度影響??；

4.具有過壓、過流、限溫、限位等保護功能；

5.采用中頻感應加熱方式，實現短時間內均勻加熱電極杯；

6.通過置于電極杯內的溫度探頭測試內電極的溫度；

7.測量結果準確可靠，重復性好。

主要技術參數

交流測試電壓范圍：0～2000VAC  50Hz

測試溫度范圍：室溫～125℃

介損測試范圍：0.00001～1

測  量 精 度：±（示值×0.5%+0.0001）

相對介電常數：±（示值×0.5%+0.1）

電阻率分辨率：0.001MΩ·m

電阻率測量范圍：25MΩ·m～20TΩ·m

功          率：500W

外  形  尺  寸：420mm*420mm*400mm

使用條件

電  源  電  壓：AC220V±22V

環  境  溫  度：0℃～40℃

環境相對濕度：小于等于75%

儀器使用與維護

一 使用說明

  1.裝配

   按著GB5654的要求，將干凈充滿測試樣品的電極杯安裝到測試面板的電極杯加熱套筒中，并檢查是否安裝到位，避免短路現象出現；具有自動排油功能的電極杯，在測試之前應該使用即將用來測試的樣品對電極杯進行沖洗，此過程中注意打開排油電磁閥，一般沖洗不少于3電極杯的油的量認為沖洗干凈，再次充滿油并關閉排油電磁閥。

      上述操作完成后，連接好溫度信號線和電力信號線，準備開機。

  2.開機

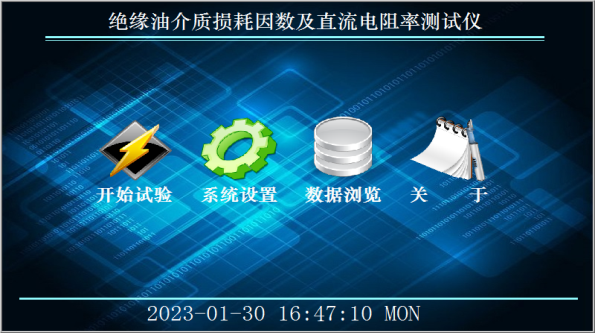

開機進入待機界面(圖一)，共有5個圖標按鈕：

請在此放置您的文字                                  開始試驗-根據自定義或標準進行試驗；

系統設置-設置結果格式、語言或液晶等；

數據瀏覽-顯示或查找歷史測試數據；

關    于-儀器或公司相關信息；

圖一開關油閥-排油型介損通過此按鈕操作排

圖一油電磁閥。

3.系統設置

    在待機界面中點擊系統設置圖標按鈕，進入系統設置界面(圖二)：

    點擊相應位置對系統進行設置，完成后直接點擊左側退出按鈕即可。

圖二圖三

4．數據瀏覽

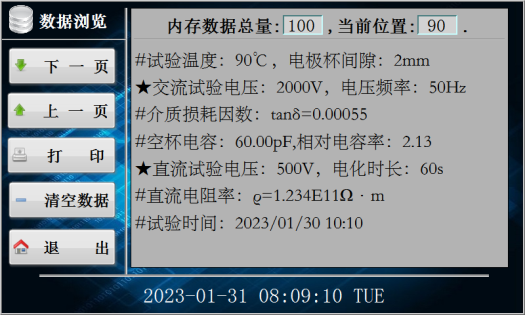

在待機界面中點擊數據瀏覽圖標按鈕，進入數據瀏覽界面(圖三):

上部顯示當前內存中的數據情況，通過上一頁或下一頁按鈕來實現翻頁

顯示其他數據；點擊打印按鈕，微型打印機將打印出當前顯示的數據；點擊

清空數據按鈕，可刪除內存中所有的測試數據；點擊退出按鈕，返回到待機

界面。

5．試驗設置

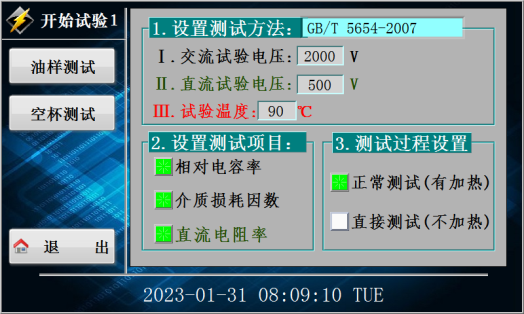

在待機界面中點擊開始試驗，進入試驗設置界面(圖四)：

設置測試方法，GB/T 5654 或自定義；

當方法為GB/T 5654時，電壓和溫度不可

設置，使用默認值。

圖四

      選擇好需要測試的項目和測試過程是否進行加熱，在左側選擇測試的類型，是空杯測試還是樣品測試，如果進行空杯測試，是沒必要進行加熱的。

      設置好參數和項目后就可以開始一個測試過程了。

二 測試步驟

 1．空杯電容的測試

      在圖四開始試驗設置界面中，將測試項目設置為相對電容率，在試驗杯位置放置好空的干燥的電極杯，然后點擊空杯測試按鈕，則直接進入空杯測試過程。其測試過程和樣品測試過程類似，最后得到當前空電極杯的電容；并把此電容作為當日試驗的空杯電容，這個值只會影響以后的為相對電容率的測試值。

 2．介質損耗因數及直流電阻率的測試

     向干凈的電擊杯中，注入40ml待測樣品，在圖四開始試驗設置界面中，選擇測試項目，并設置測試過程為有加熱，然后點擊樣品測試按鈕，進入介損測試界面

加熱升溫(圖五)：進入圖五界面后，儀器開始加熱，顯示溫度開始增

加，一直等到溫度升到預定值后開始進入下一步；

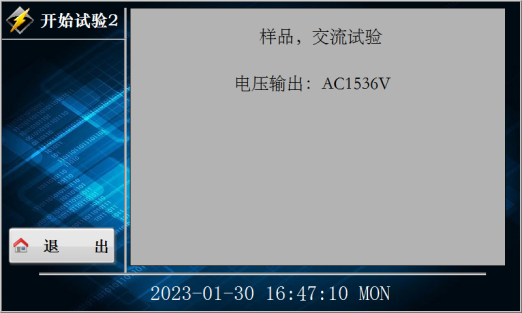

交流升壓(圖六)：溫度到達預定值則進入交流升壓階段，電壓值增加

到設定值；

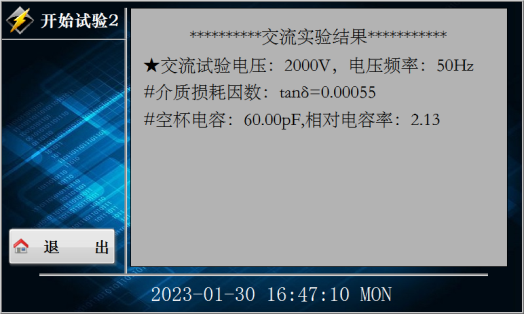

介質損耗因數測試(圖七)：電壓到設定值后開始介損測試并顯示測試

結果；

直流電阻率的測試，介質損耗因數測試完畢后，自動開始直流電阻率

  的測試；如果前面沒有介質損耗因數的測試則顯示界面稍有不同。

圖五

圖六

圖七

圖八

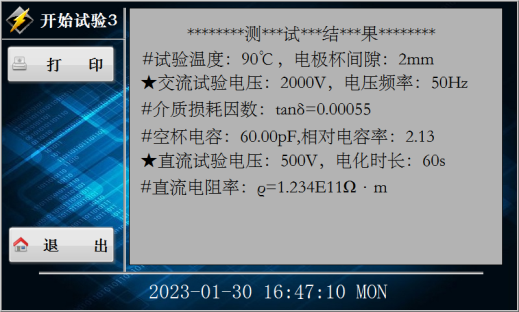

全部測試完畢時候，顯示本次測試的結果(圖八)，可以選擇打印本次

測試結果。

操作注意事項

1.儀器可靠接地；

2.測試過程中，儀器內部有高壓和高溫，禁止在此時接觸電極杯，電纜和

插座；

3.在向電極杯注入樣品時，應小心操作，以免將樣品撒入電極杯槽或操作

面板上；

4.排油時，首先將排油管連接好，將油管出油口放置于廢油杯內；

5.儀器長時間不用，也應該定期開機，長時間關機會產生灰塵和水份累積，

導致再次開機時工作可能工作不正常，建議每兩周開機一次，每次開機2

小時。

常見故障及處理方法

    1.開機時電源指示燈不亮，請檢查加熱板保險管；

 2.當設備在升壓時，顯示“電極杯短路”，請檢查電極杯裝配是否合理；

    3.當測得的空杯電容值偏離默認標準值(60±5)pF較大時，請檢查電源信號線是否松動，連接不實；

    4.當設備升溫時，檢測不到溫度信號，請檢查溫度信號線連接是否牢靠；

    5.當設備不能升溫時，請檢查升溫保險是否熔斷。

    電極杯清洗方法

1.在待機界面點擊開關油閥圖標按鈕，打開排油電磁閥排空電極杯；

    2.再次點擊開關油閥圖標按鈕，關閉排油電磁閥，從電極杯注油口向電極杯中加入適量40ml石油醚，等待1分鐘，打開排油電磁閥排出；

3.如步驟2所描述，使用石油醚重復沖洗2~3次；

4.打開排油閥，排出石油醚。

5.清洗過的電極杯，在測試前請使用待測樣品沖洗電極杯3次。

注：當試驗一組同類沒有使用過的液體樣品時，只要上次試驗過的樣品的性能優于待測油的規定值，可使用樣品沖洗電極杯1~2次，不需要使用石油醚進行徹底清洗。如果試驗過的前一樣品的性能值劣于待測油樣的測定值，則在做上一個試驗之前必須清洗電極杯。

隨機附件及服務

1、隨機附件

1） 三芯電源線（10A）       1條

2） 保險管                   4個

3） 電極杯                   1套

4） 25#硅膠管（1m）         1根

5） 信號測試線               1條

6） 溫度測試線               1條

7） 熱敏打印紙                1卷

2、售后服務及維修

本產品保修12個月，終身服務。

本說明書版本號V1.0。
