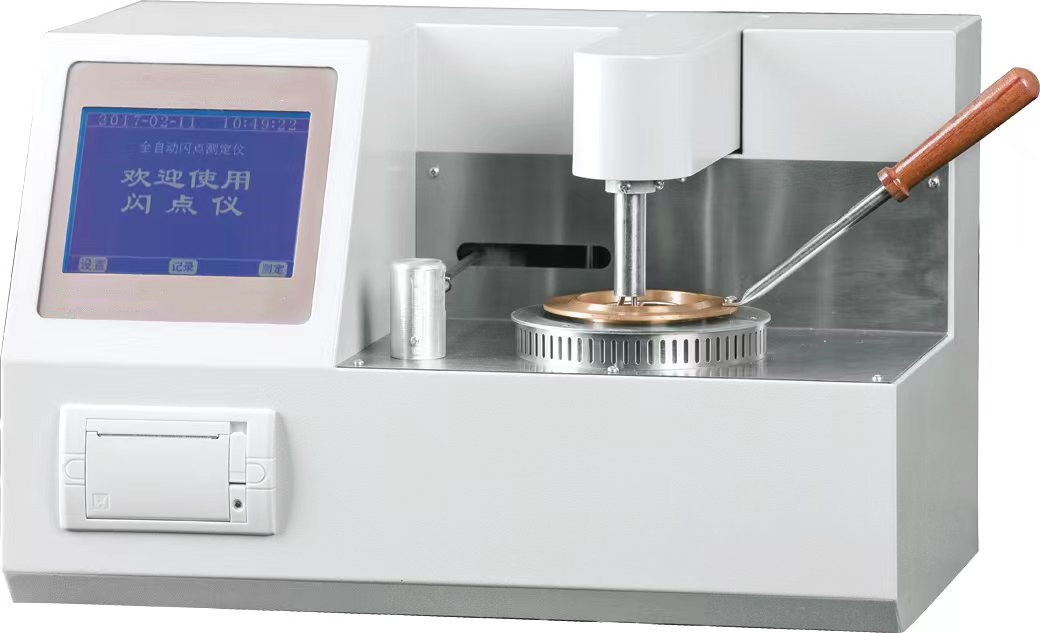

第一章  儀器簡介

開口閃點自動測定儀是根據GB3536-08，GB267-88的標準方法設計制造。儀器采用先進的C8051系列的高速高性能微控制器，主機系統采用SMT表面貼裝工藝，系統工作穩定可靠。采用大屏幕彩色液晶觸摸屏顯示器。中文菜單操作界面，使操作更加簡單直觀。采用漢字熱敏式打印機，具有打印清晰、速度快、噪音低等優點。

該儀器為測試自動升降、自動劃掃，自動點火方式。工作過程自動化，儀器不需人為干預就可以連續測量并記錄樣品的閃點值，自動化程度高，國內獨家生產，現已申報專利，是用戶換代產品。

該儀器是石油、化工、電力、商檢、科研等部門進行閃點測試的理想儀器。

第二章  技術參數

測定范圍：40℃～400℃

溫度檢測：鉑電阻

準 確 度：±1℃

重 復 性：±3℃（≤150℃），±5℃(＞150℃)

自檢功能：測探頭，電點火，冷風機、打印機，加熱爐。

點火方式：電點火；

冷卻方式：風冷

功    率：≤700W

環境溫度：5℃～40℃

環境濕度：≤90％

使用電源：AC220±10％V

頻　　率：50±5％HZ

外形尺寸：主機：430×400×260（mm）；

儀器重量：主機：24kg；

第三章  結構特征

該儀器按照GB3536-08、GB267-88標準方法規定的升溫曲線設計，由微控制器控制加熱爐對樣品加熱，并顯示樣品溫度和預置閃點的溫度。按照標準自動控制氣路系統打開氣閥，點火（氣點火或電點火），劃掃等一系列動作。當出現閃點時自動將這一瞬間溫度鎖定顯示，并有聲音提示，同時控制風冷系統冷卻加熱器。

第四章  使用方法

儀器功能檢測：

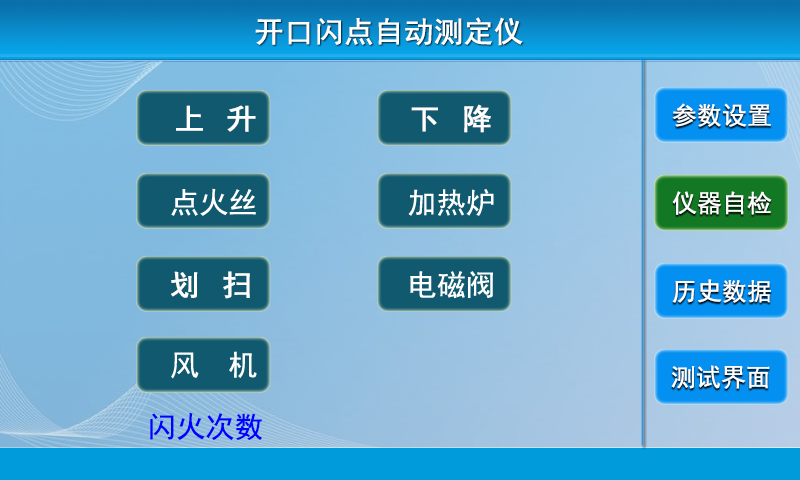

系統自檢界面：

（1）輕點觸摸屏任意位置，液晶屏顯示主菜單界面。點擊‘系統自檢’進入自檢界面。

（2）點擊‘上升’ ‘下降’，探測頭將做上抬或下落動作，并在到達頂端或底端時自動停止。

（3）點擊‘點火絲’，點火絲點亮。

（4）點擊‘加熱爐’，系統將開啟加熱爐一段時間，然后自動關閉。

（5）點擊‘劃掃’，劃掃桿將水平劃掃。

（6）點擊‘電磁閥’，電點火此功能無反應。

（7）點擊‘風機’，系統將開啟冷風電機。

2、參數設置操作：

參數設置界面：

（1）、當前時間：顯示當前時間。

（2）、序號：此數值輸入為2位輸入，最大值為99。

（3）、點火方式：電。

（4）、預設閃點值：此數值輸入為預設閃點。

（5）、點火時間：此數值為點火絲一次點亮的時間。

（6）、溫度校正：此數值用于修正溫度的偏差。

（7）、溫升校正：此數值用于修正升溫速度。

（8）、自動打?。嚎蛇x擇是，否。

（9）、大氣壓：點擊后進入大氣壓輸入頁面。

3、歷史數據頁面

儀器可于該頁面中查看實驗記錄，并可打印或刪除實驗記錄。各“按鍵”功能如下所述：

（1）、前 一 頁：記錄顯示向前翻一頁；

（2）、后 一 頁：記錄顯示向后翻一頁；

（3）、打?。哼x中一條記錄后，點擊此鍵將打印當前記錄；

（4）、發送記錄：選中一條記錄后，點擊此鍵將把選中的實驗記錄用串口發送出去；

（5）、刪除：選中一條記錄后，點擊此鍵將刪除被選中記錄；

（6）、清空：刪除所有歷史記錄；

4、測試界面

第五章   注意事項及保養

1、注意事項：

（1）、儀器測試時最好置于通風廚內，這樣可防止外界氣流對檢測結果產生影響。

（2）、閃點傳感器不能浸在樣品中，否則會影響測量結果。

（3）、不能用力去扳動探測頭及劃掃桿。

（4）、注意閃點傳感器的兩個圓環不能接觸，否則會產生誤動作。

（5）、重復做樣時，應保證爐盤及樣品溫度低于56℃。溫度過高會影響測量結果。

（6）、每次更換樣品應保持開口杯干凈，開口杯外底部與加熱爐之間要保持良好的接觸面。

（7）、開口杯裝入樣品要適量略低于刻度線，因為樣品隨溫度上升而體積也會隨之增大。每次裝入樣品的多少應盡量保持一致。

2、保養：

閃點傳感器長期使用，易附著上油污，會影響測量精度，可用石油醚對圓環進行清洗。
