一、概述

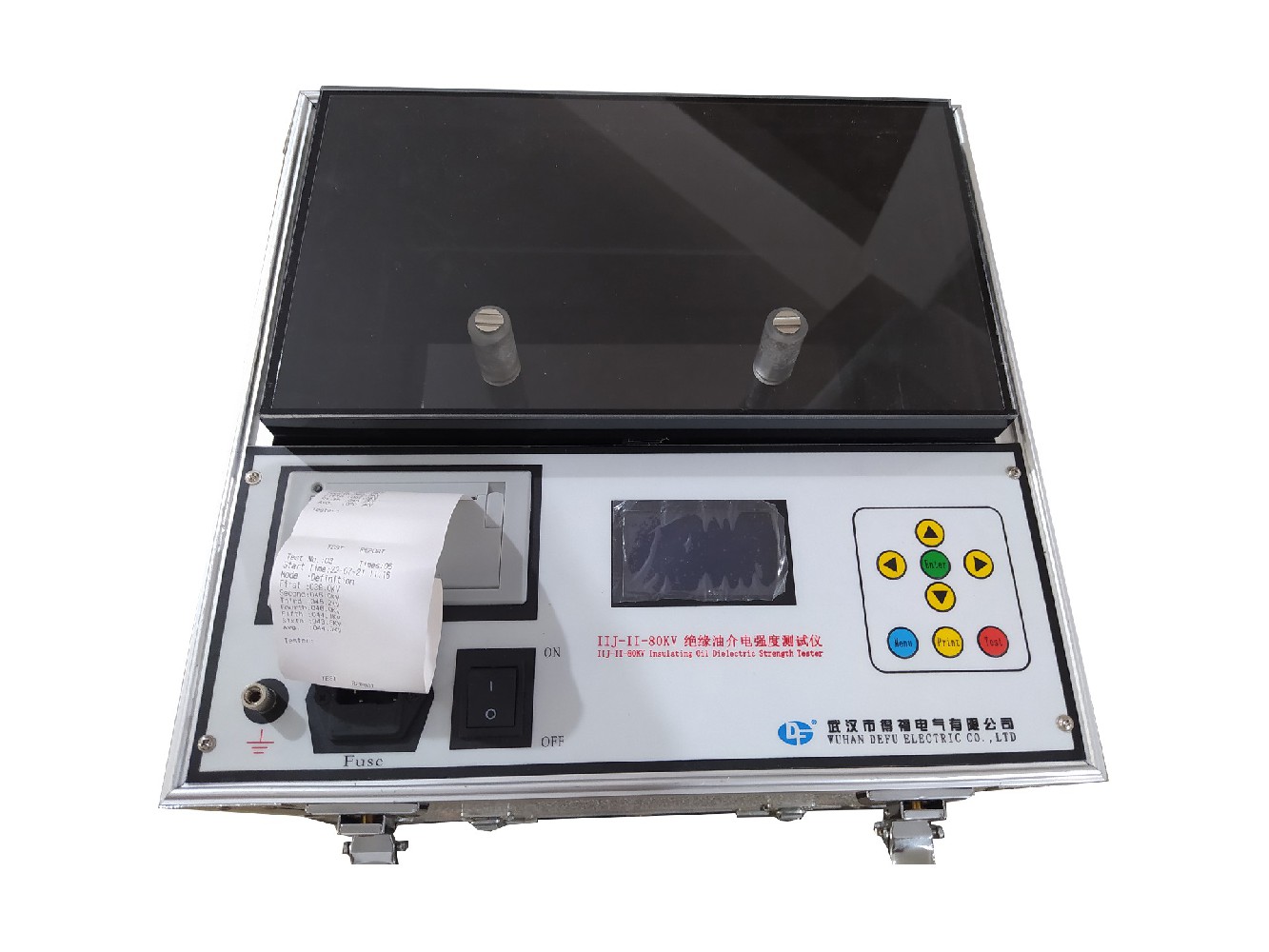

我公司生產的IIJ-II型絕緣油介電強度測試儀又稱全自動試油器（以下簡稱試油器）采用工業單片機控制，應用大規模集成電路，新型I/O接口，加上獨特的檢測及抗干擾技術，極大地提高了設備性能。

主要特點有：

操作簡單，自動化程度高（只需按一鍵即可）；

菜單管理，輸入參數簡便明了；

可存儲99組油樣測試數據，方便日后調閱及打印，試驗數據在關閉電源狀態下可保存100年；

系統時鐘在關閉電源狀態下仍可繼續運行；

（本系統內部時間供參考，不作標準計時用）

可通過RS232口進行軟件升級；

抗干擾能力強，檢測精度高；

體積小、重量輕，便于野外作業。

二、技術參數

1、電源：AC220V±10%，50Hz

2、輸出電壓：80 kV，100 kV（100kV需定制）

3、容量：1.6 kVA、2.0 kVA

4、升壓速度：約2 kV/S

5、電壓檢測精度：3 %

6、擊穿靈敏度：<2 kV

7、波形失真：≤3%

8、擊穿反應時間：≤10ms

9、工作環境：溫度：0℃～40℃，濕度：最大相對濕度85%

10、儲存環境：溫度：-20℃～60℃，濕度：最大相對濕度75%

11、工作海拔高度：<1500m （如超過1500m，可特別設計）

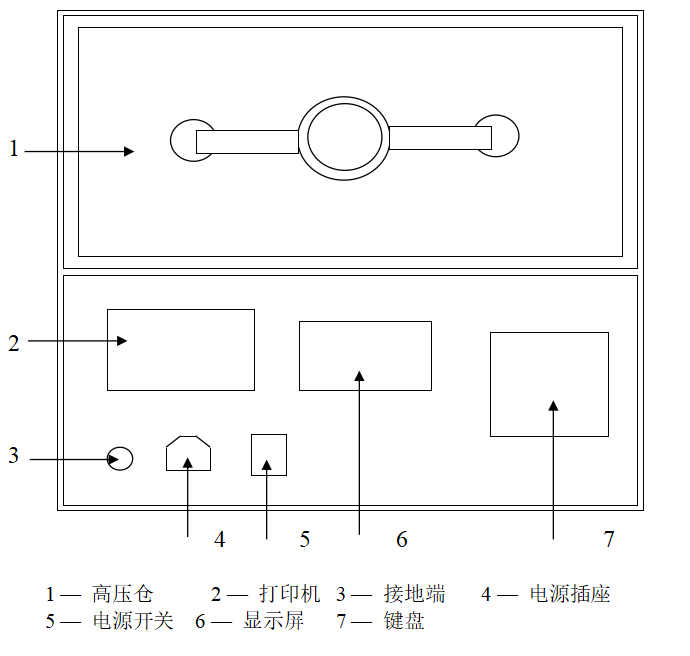

三、面板布置與說明（示意圖）

四、操作說明

1、準備開機

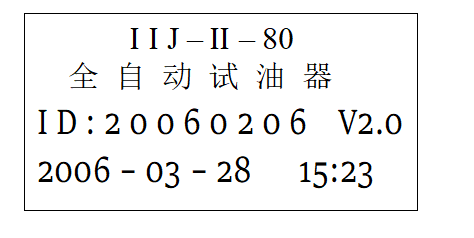

將儀器的電源開關置于“關”的位置，可靠接好地線。用專用的電源線將交流220V接至儀器，合上電源開關，儀器的顯示屏（LCD）顯示儀器型號、名稱、編號、軟件版本、系統時間等基本信息（開機LOGO）。

2、數據設置

2.1、設置系統時間

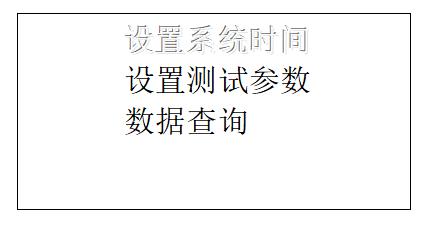

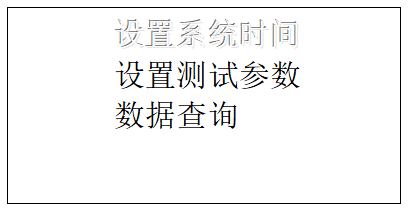

2.1.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

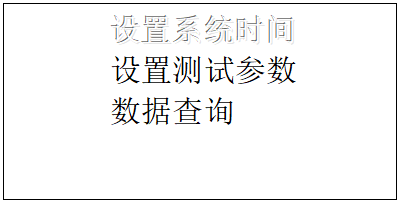

2.1.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置系統時間”，再按【確認】鍵進入時間設置界面。

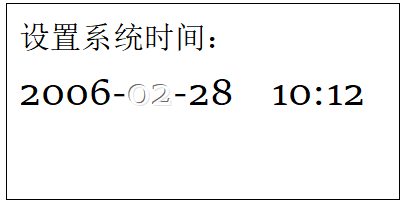

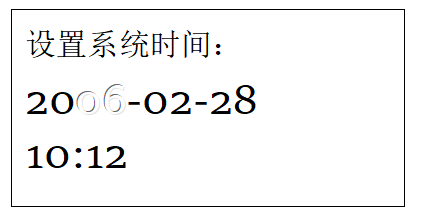

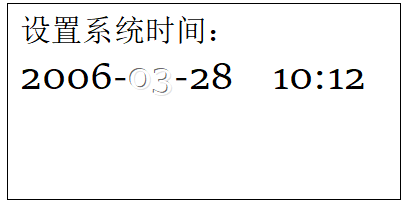

2.1.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。例：按【→】鍵移動陰影光標到月份的位置。

2.1.4、按一下【↑】鍵可將月份更改為03。

2.1.5、更改完畢按【確認】鍵保存數據并返回上一級菜單。

2.2、設置測試模式

2.2.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

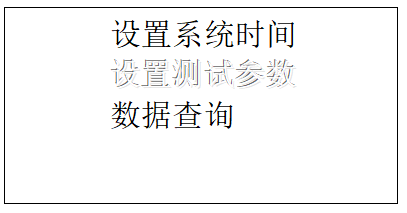

2.2.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置測試參數”，再按【確認】鍵進入設置測試參數界面。

按【確定】鍵顯示

2.2.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

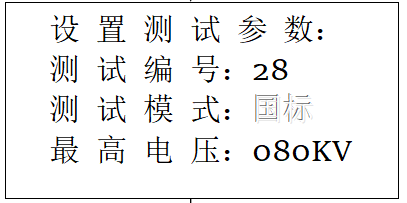

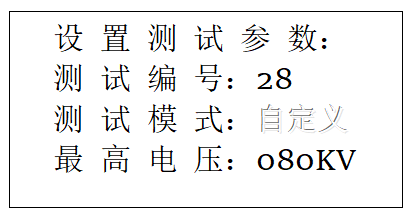

2.2.4.1、如要選擇“國標模式”，可按【←】鍵和【→】鍵移動陰影光標到“測試模式”行，按【↑】鍵和【↓】選擇“國標”。

                        按【↑】鍵或 【↓】

                        按【確認】鍵

2.2.4.2、如要選擇“自定義模式”，可用【↑】鍵和【↓】鍵移動陰影光標到“自定義”，再按【確認】鍵進入“自定義模式”的修改狀態。

2.2.4.2.1、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

注：可更改的數據有：最高電壓（一般不需更改）、靜置時間、等待時間、攪拌時間、試驗次數等。其中最高電壓的設置范圍為5kV到額定最高壓，且最小調節幅度為1kV。如80kV的試油機的最高電壓只能設置為5kV到80kV；100kV試油機則最高電壓只能設置為5kV到100kV；靜置時間設置范圍0~ 999秒；等待時間設置范圍0~ 999秒；攪拌時間設置范圍0~ 999秒；試驗次數設置范圍1 ~ 6次。

2.3、設置測試編號

2.3.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

2.3.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置測試參數”，再按【確認】鍵進入參數設置界面。

                       按【確認】鍵

                      按【→】鍵

                       按【↑】鍵

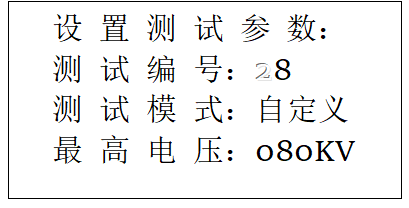

2.3.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

3、數據管理

數據管理包括數據查詢和數據打印。

3.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

3.2、按【↑】鍵和【↓】鍵移動陰影光標到“數據管理”，再按【確認】鍵進入數據管理狀態，LCD顯示“測試編號XX”。其中“X”是0~ 9的自然數，陰影光標處在第一個“X”。

                         按【確認】鍵

                                           （此狀態時打印機電源接通以方便換紙）

3.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據（例按【→】鍵），按【↑】鍵和【↓】更改數據。（如不需查詢可按【菜單】鍵到開機LOGO界面。）

                         按【↓】鍵

3.4、數據更改后按按【確認】鍵進入查詢狀態，儀器顯示該編號的第一頁測試數據。

3.5、按【↓】鍵可查詢該編號的下一頁（第二頁）測試數據。

3.6、按【↓】鍵可查詢該編號的下一頁（第三頁）測試數據。

（LCD右邊的豎條中間有一段黑條，表示當前頁面在整個頁面中的位置。黑條在上面表示第一頁，在中間表示第二頁，在下面表示第三頁）

3.7、此狀態時按【←】鍵和【→】鍵可查詢其他編號的數據。（按【←】鍵查詢當前編號的上一個編號，按【→】鍵查詢當前編號的下一個編號）

3.8、任一編號的任意一頁均可按【打印】鍵將該編號的數據打印出來。

3.9、儀器處于打印狀態時，按【菜單】鍵可停止打印并返回到開機LOGO界面。

3.10、查詢/打印完畢，按【確認】鍵返回到“查詢編號XX”菜單；按【菜單】鍵可返回到開機LOGO界面。

4、開始試驗

4.0、試驗前的準備

4.0.1、打開儀器的保護上蓋，兩手分別放在的兩邊，向上輕輕取下有機玻璃絕緣罩的上蓋；

4.0.2、將取好油樣的試油杯輕擱在高壓電極上，再輕輕合上有機玻璃絕緣罩（必須壓住有機玻璃絕緣罩的下蓋上的微動開關，否則儀器會提示“倉門未關閉！”的錯誤信息）；

4.0.3、將儀器的電源開關置于關的位置，可靠接好地線；

4.0.4、用專用的電源線將交流220V電壓接到本儀器；

4.1、開機LOGO，按【測試】鍵，儀器按照設定模式的參數開始運行。（以國標為例）儀器顯示靜置界面（靜置時間為300S倒計時）。

4.1.1、靜置時間300秒倒計時完畢，儀器接通主回路并開始升壓；

4.1.2、油樣擊穿或到電壓升到最高設定值，儀器立即切斷主回路電源，LCD關閉顯示。大約3秒鐘后，LCD顯示降壓界面；

4.1.3、儀器降壓到零電壓位置后，LCD顯示等待界面；

4.1.4、等待時間300秒倒計時完畢，LCD顯示攪拌界面，儀器自動對油樣進行攪拌；

4.1.5、攪拌時間30秒倒計時完畢，儀器接通主回路并開始升壓；

4.1.6、  。。。。。

儀器在6次試驗完后顯示并打印試驗結果。按【↑】鍵和【↓】鍵可任意查詢本次試驗的第二頁和第三頁。

4.2、打印完畢，打印機停止打印，但打印機電源仍然處于接通狀態，這時也可以進行換紙。LCD顯示試驗結果，按【菜單】鍵斷開打印機電源并返回到LOGO；按【確認】鍵斷開打印機電源并直接進入主菜單以方便設置。

4.3、試驗過程中，按【菜單】鍵可取消本次試驗。

4.4、如儀器正在升壓，按【菜單】鍵后，儀器斷開主回路，LCD顯示“試驗取消，降壓中。。。。 ”，降到零電壓后，儀器顯示LOGO。

                          按【菜單】鍵

                          降到零電壓后

4.5、如儀器正在降壓，按【菜單】鍵后，LCD顯示LOGO。

4.6、如儀器計時或攪拌狀態，按【菜單】鍵后，儀器顯示LOGO。

4.7、取消試驗后，仍然可以查詢/打印本次試驗已完成的數據。但是下次做試驗時的編號仍然是為本次編號，以覆蓋此編號的數據，除非人為更改測試編號。

試驗過程中電源中斷（關機或停電）后的操作

5.1、正在試驗時，儀器斷電（關機或停電）。再開機或通電后，顯示屏出現三個菜單選項：“（10S后）繼續試驗”、“重新試驗”和“查詢本次試驗結果”。

注意：關機或停電后再開機最好等待10秒鐘！

5.2、系統默認選項為“（10S后）繼續試驗”。10S內沒有選擇則儀器繼續試驗。

5.3、按【↑】鍵和【↓】鍵移動陰影光標，10S計時停止，“（10S后）繼續試驗”菜單變為“（-S后）繼續試驗”。移動陰影光標到“重新試驗”，按【確認】鍵，則儀器重新開始本編號的試驗。

5.4、按【↑】鍵和【↓】鍵移動陰影光標到“查詢本次試驗結果”，按【確認】鍵，則儀器進入到數據查詢狀態。查詢方法同3.1—3.11的內容。

5.5、按【↑】鍵和【↓】鍵移動陰影光標到“（-S后）繼續試驗”，按【確認】鍵，則儀器接著斷電前的試驗過程繼續試驗。

5.6、10S內按【菜單】鍵或移動陰影光標后按【菜單】鍵直接返回LOGO。

5.7、選擇“繼續試驗”或“重新試驗”并開始試驗后，在試驗過程中按【菜單】鍵，可取消試驗（同4.1—4.6）。

注 意 事 項

(1)使用前請仔細閱讀該說明書！

(2)開始試驗前檢查儀器應良好接地！

(3)正在試驗時禁止移動高壓倉蓋板，以免高壓傷人。更換油樣時，請先關閉電源！

(4)取下或合上高壓倉蓋板時應輕拿輕放！

(5)絕緣油擊穿后若儀器工作不正常，關閉電源10秒鐘后再開機繼續測試！

(6)打印紙用完后，參照打印機說明部分（或本說明書的附錄）更換打印紙，以免損壞打印頭！

(7)儀器應注意防潮、防塵、防腐蝕，并盡量遠離高溫區！

(8)運輸過程中應小心輕放，避免倒置！

注：本說明書如有更改，恕不另行通知。如有疑問之處，請與我公司聯系。

八、裝箱清單

全自動試油器1臺

油杯400mL1只

攪拌子1枚

打印紙2卷

電源線1根

產品說明書              1份

產品合格證 /保修卡       1份

九、售后服務

本公司產品保修一年，終身維修，一年內產品質量出現問題，請及時與我公司聯系，公司負責免費維修，超過一年，按成本收取少量費用。

附錄一

如何取油樣

（供參考）

盛油樣的標準油杯和配套的攪拌籽必須清洗干凈。

洗干凈的油杯和攪拌籽應該用干燥后使用。干燥時應注意溫度不要太高，否則容易損壞油杯的密封圈和塑料攪拌籽。

將攪拌籽放入試油杯，取約1/3杯油樣倒入試油杯中輕輕搖蕩以清洗試油杯及攪拌籽，建議清洗2到3次。

將油樣倒入試油杯中，油面高度離試油杯頂部約8-12毫米。

用干凈的不起毛的軟布或紙將試油杯外面輕輕擦拭干凈。

將試油杯輕輕放入試油器的高壓倉。注意手要干凈或帶干凈的手套。

油樣倒入油杯后，不要放置太長的時間，特別是在空氣中暴露時間過長會影響測試結果。

附錄二

安裝打印機的紙卷/更換色帶

1、安裝紙卷

開機顯示LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。按【↑】鍵或【↓】鍵移動陰影光標到“數據管理”，再按【確認】鍵進入數據管理狀態，LCD顯示“測試編號XX”。此時打印機電源接通。

將新的紙卷的前端剪成三角形。翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉出（約2cm），按住打印機上的三角形按鈕約1秒鐘，打印機開始走紙。將紙卷的前端推入打印機進紙口，打印機將紙卷進，等到打印紙從打印機機頭上方出紙口走出一段后，關斷儀器的電源。稍稍用力捏住彈性紙軸的兩端，將彈性紙軸上的紙卷安裝到紙軸架上。將紙頭穿過打印機前翻蓋的出紙口，蓋上前蓋。

2、更換色帶

打印色帶經過一段時間使用后，打印的字跡會變淺或沒有，這時需更換色帶。

翻下打印機前蓋板，捏住機頭拉板兩側的彈性卡條，將機頭拉板向外拉至色帶盒全部露出。取下舊的色帶，將新的色帶裝上即可。

注意：要將打印紙從色帶盒和色帶中間穿出來
